Lineartisch
Typ FTB

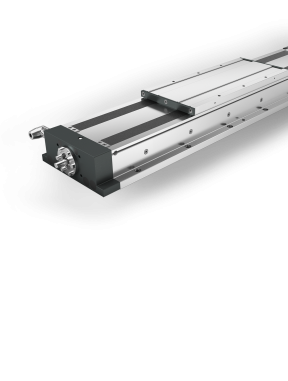

Franke Lineartische vom Typ FTB sind leichte, kompakte, einbaufertige Positioniereinheiten.
Beschreibung
Franke Lineartische vom Typ FTB überzeugen durch ihre kompakte und robuste Bauart. Die integrierte Aluminium Rollenführung ist wartungsfrei und durch eine Metallabdeckung vor Verschmutzung geschützt. Der Antrieb erfolgt über eine Spindel. Franke Lineartische vom Typ FTB eignen sich für exaktes Verfahren in vielen Anwendungen zum Messen, Prüfen und Positionieren. Sie sind in Hublängen von 100 bis 1500mm erhältlich.
Charakteristika
| Führung | Aluminium Rollenführung |
| Antrieb | Spindel |
Eigenschaften - Bewertung
| Belastbarkeit | |
| Dynamik | |
| Innenliegende F. | |
| Preis |
Technische Daten
Hublänge
100 - 1500 mm
Werkstoff
Grundplatte und Führungssystem: Aluminium, eloxiert
Abdeckung: Stahlblech
Spindel: Stahl
Einsatztemperatur
−10 °C bis +80 °C
Maximalgeschwindigkeit
15 m/min
Maximalbeschleunigung
max. 3000 m/min-1
Einbaulage
Beliebig
Schmierung
Lebensdauergeschmiert, wartungsfrei
Datentabellen
Daten vergleichen und Lastfälle berechnen

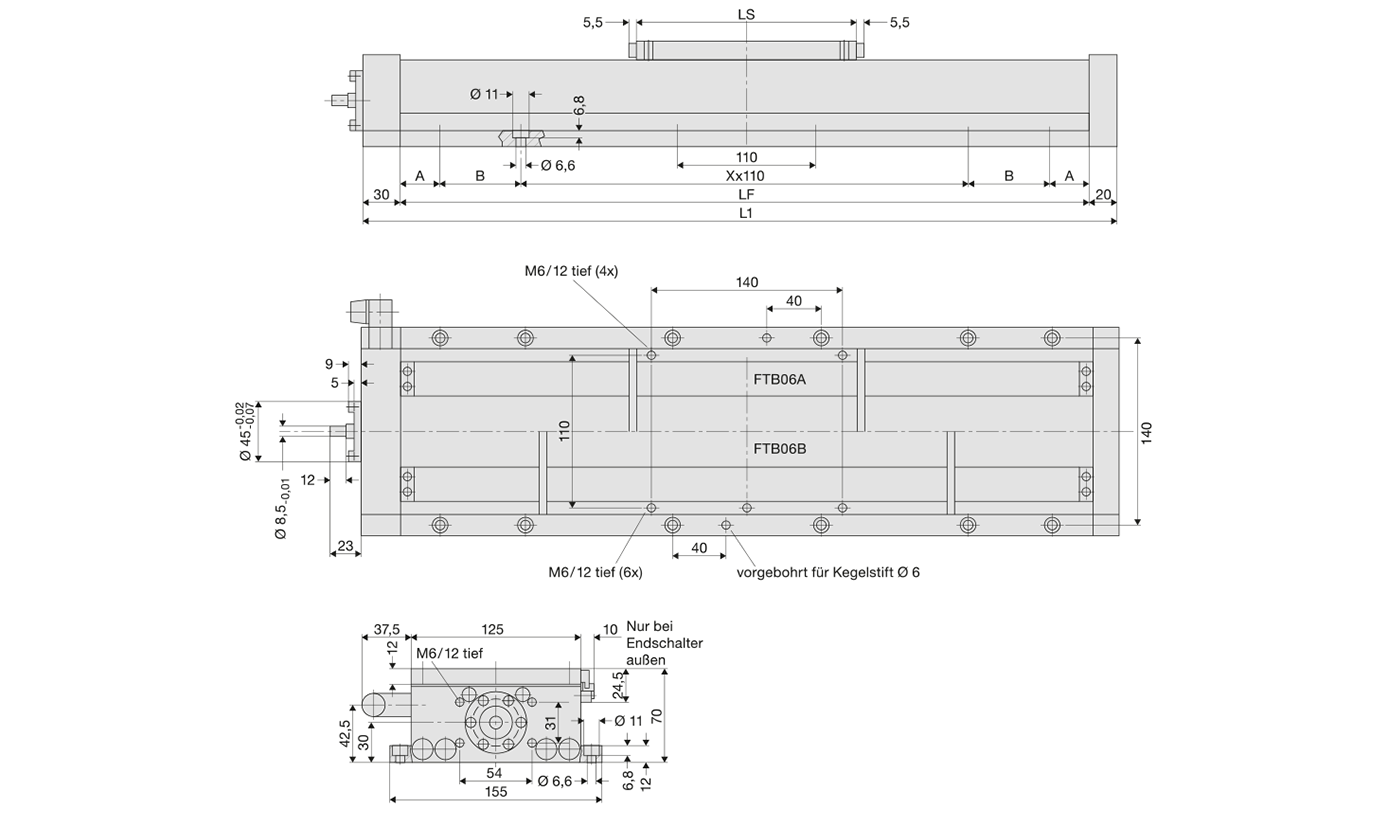

| Abmessungen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Name | Hub | Tragzahl N |
Momente N |
Abmessungen mm |
Best.-Nr. | ||||||
| N | MCx | Mcy/Mcz | A | B | LS | LF | L1 | X x 110 | |||
| FTB06A0100 | 100 | 15000 | 670 | 220 | 30,0 | 72,5 | 165 | 315 | 365 | 1 x 110 | 92621A |
| FTB06A0200 | 200 | 15000 | 670 | 220 | 42,5 | - | 165 | 415 | 465 | 3 x 110 | 92622A |
| FTB06A0300 | 300 | 15000 | 670 | 220 | 92,5 | - | 165 | 515 | 565 | 3 x 110 | 92623A |
| FTB06A0400 | 400 | 15000 | 670 | 220 | 32,5 | - | 165 | 615 | 665 | 5 x 110 | 92624A |
| FTB06A0500 | 500 | 15000 | 670 | 220 | 82,5 | - | 165 | 715 | 765 | 5 x 110 | 92625A |
| FTB06A0700 | 700 | 15000 | 670 | 220 | 72,5 | - | 165 | 915 | 965 | 7 x 110 | 92626A |
| FTB06A1000 | 1000 | 15000 | 670 | 220 | 30,0 | 82,5 | 165 | 1215 | 1265 | 9 x 110 | 92627A |
| FTB06A1200 | 1200 | 15000 | 670 | 220 | 30,0 | 72,5 | 165 | 1415 | 1465 | 11 x 110 | 92628A |
| FTB06A1500 | 1500 | 15000 | 670 | 220 | 30,0 | - | 165 | 1715 | 1665 | 15 x 110 | 92629A |
| Name | Spindel mm |
Verfahrgeschwindigkeit m/min |
Spindel Drehzahl m/min-1 |
Befest. Schrauben | Gewicht kg |
Best.-Nr. | CAD Cadenas |
||
|---|---|---|---|---|---|---|---|---|---|
| Ø Steigung | Stand. | Max. | Stand. | Max. | Anzahl x Gr. | ||||
| FTB06A0100 | 5 | 8 | 15 | 1600 | 3000 | 8 x M 6 | 6,4 | 92621A | |
| FTB06A0200 | 5 | 8 | 15 | 1600 | 3000 | 8 x M 6 | 7,5 | 92622A | |
| FTB06A0300 | 5 | 8 | 15 | 1600 | 3000 | 8 x M 6 | 8,6 | 92623A | |
| FTB06A0400 | 5 | 8 | 15 | 1600 | 3000 | 12 x M 6 | 9,7 | 92624A | |
| FTB06A0500 | 5 | 8 | 15 | 1600 | 3000 | 12 x M 6 | 10,8 | 92625A | |
| FTB06A0700 | 5 | 6 | 14 | 1200 | 2800 | 16 x M 6 | 13,0 | 92626A | |
| FTB06A1000 | 10 | 12 | 25 | 1200 | 2500 | 24 x M 6 | 16,3 | 92627A | |
| FTB06A1200 | 10 | 8 | 12 | 800 | 1200 | 28 x M 6 | 18,5 | 92628A | |
| FTB06A1500 | 10 | 6 | 8 | 800 | 800 | 32 x M 6 | 21,8 | 92629A | |
| Leistungsübersicht | FTB06A | FTB06B | |
|---|---|---|---|
| Max. Aktionskraft Fx | N | 1500 | 1500 |
| Grunddrehmoment (ohne Last) | Nm | 0,3 | 0,4 |
| Positioniergenauigkeit | mm | 0,05 / 300 | 0,05 / 300 |
| Wiederholgenauigkeit | mm | ≤ 0,01 | ≤ 0,01 |
| Ablaufgenauigkeit | mm | ± 0,03 / 300 | ± 0,03 / 300 |
| Abmessungen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Name | Hub | Tragzahl N |
Momente N |
Abmessungen mm |
Best.-Nr. | ||||||
| N | MCx | Mcy/Mcz | A | B | LS | LF | L1 | X x 110 | |||
| FTB06B0100 | 100 | 30000 | 1380 | 1930 | 50,0 | - | 280 | 430 | 480 | 3 x 110 | 92630A |
| FTB06B0200 | 200 | 30000 | 1380 | 1930 | 100,0 | - | 280 | 530 | 580 | 3 x 110 | 92631A |
| FTB06B0300 | 300 | 30000 | 1380 | 1930 | 40,0 | - | 280 | 630 | 680 | 5 x 110 | 92632A |
| FTB06B0400 | 400 | 30000 | 1380 | 1930 | 90,0 | - | 280 | 730 | 780 | 5 x 110 | 92633A |
| FTB06B0500 | 500 | 30000 | 1380 | 1930 | 30,0 | - | 280 | 830 | 880 | 7 x 110 | 92634A |
| FTB06B0700 | 700 | 30000 | 1380 | 1930 | 20,0 | - | 280 | 1030 | 1080 | 9 x 110 | 92635A |
| FTB06B1000 | 1000 | 30000 | 1380 | 1930 | 60,0 | - | 280 | 1330 | 1380 | 11 x 110 | 92636A |
| FTB06B1200 | 1200 | 30000 | 1380 | 1930 | 50,0 | - | 280 | 1530 | 1580 | 13 x 110 | 92637A |
| FTB06B1500 | 1500 | 30000 | 1380 | 1930 | 90,0 | - | 280 | 1830 | 1880 | 15 x 110 | 92638A |
| Name | Spindel mm |
Verfahrgeschwindigkeit m/min |
Spindel Drehzahl m/min-1 |
Befest. Schrauben | Gewicht kg |
Best.-Nr. | CAD Cadenas |
||
|---|---|---|---|---|---|---|---|---|---|
| Ø Steigung | Stand. | Max. | Stand. | Max. | Anzahl x Gr. | ||||
| FTB06B0100 | 5 | 8 | 15 | 1600 | 3000 | 8 x M 6 | 7,5 | 92630A | |
| FTB06B0200 | 5 | 8 | 15 | 1600 | 3000 | 8 x M 6 | 8,6 | 92631A | |
| FTB06B0300 | 5 | 8 | 15 | 1600 | 3000 | 12 x M 6 | 9,7 | 92632A | |
| FTB06B0400 | 5 | 8 | 15 | 1600 | 3000 | 12 x M 6 | 10,8 | 92633A | |
| FTB06B0500 | 5 | 8 | 15 | 1600 | 3000 | 16 x M 6 | 11,9 | 92634A | |
| FTB06B0700 | 5 | 6 | 14 | 1200 | 2800 | 20 x M 6 | 14,1 | 92635A | |
| FTB06B1000 | 10 | 12 | 25 | 1200 | 2500 | 24 x M 6 | 17,4 | 92636A | |
| FTB06B1200 | 10 | 8 | 12 | 800 | 1200 | 28 x M 6 | 19,6 | 92637A | |
| FTB06B1500 | 10 | 6 | 8 | 800 | 800 | 32 x M 6 | 22,9 | 92638A | |
| Leistungsübersicht | FTB06A | FTB06B | |
|---|---|---|---|
| Max. Aktionskraft Fx | N | 1500 | 1500 |
| Grunddrehmoment (ohne Last) | Nm | 0,3 | 0,4 |
| Positioniergenauigkeit | mm | 0,05 / 300 | 0,05 / 300 |
| Wiederholgenauigkeit | mm | ≤ 0,01 | ≤ 0,01 |
| Ablaufgenauigkeit | mm | ± 0,03 / 300 | ± 0,03 / 300 |
