Dünnringlager
mit profilierten Laufbahnen
Typ LSA

LSA

Beschreibung

Franke Dünnringlager vom Typ LSA überzeugen durch leichten Lauf, äußerst kompakten Einbauraum, einfache Montage und günstigen Preis. Dünnringlager vom Typ LSA bestehen aus je einem Innen- und Außenlaufring mit gehärteter und profilierter Laufbahn sowie einem Kunststoffkäfig mit gehaltenen Kugeln. Die Wälzkörper liegen an jeweils zwei Punkten an den Laufringen an, wodurch das 4-Punkt-System erhalten bleibt. Die Laufringe sind geteilt und können somit elastisch im Durchmesser für den Einbau verändert werden.

Eigenschaften - Bewertung

Laufruhe
Genauigkeit
Drehzahl
Steifigkeit
Montage
Preis

Technische Daten

Werkstoff

Kugellaufringe: 54SiCr6,
Wälzkörper: 100Cr6,
Käfig: PA12

Einsatztemperatur

–20 °C bis +80 °C, kurzfristig bis +100 °C

Umfangsgeschwindigkeit

Max. 5 m/s, ohne Dichtung max. 10 m/s

Schmierstoff

Shell Gadus S3 V220 C2

Konstruktionsbeispiele


Datentabellen

Daten vergleichen und Lastfälle berechnen

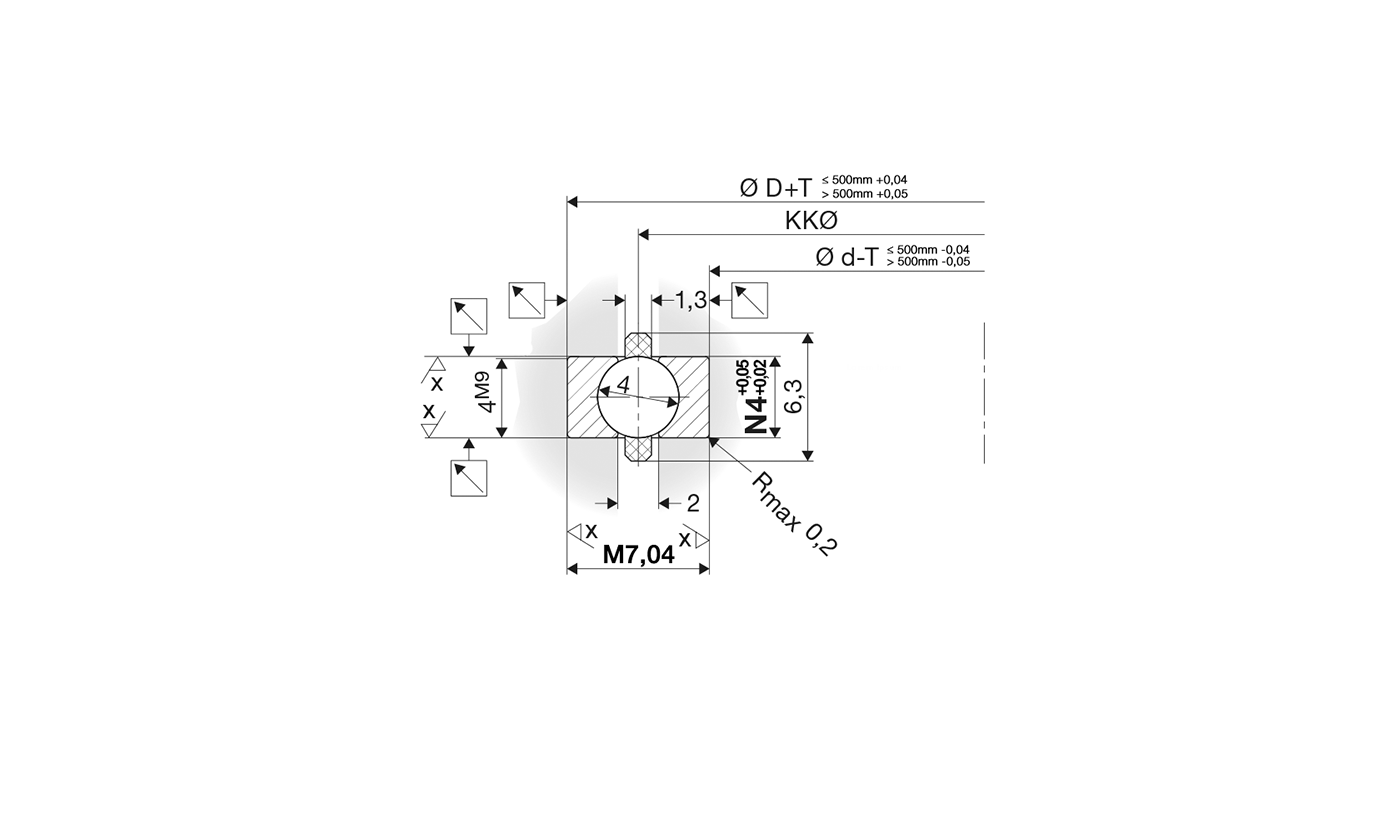

LSA 4 M x N 7,04 x 4 mm
Name ΚΚØ
mm
Tragzahlen
kN
Stat. M.
kNm
Gewicht
kg
Best. Nr. CAD
Cadenas
Lastfall
berechnen
C0a C0r Ca Cr C0m
LSA4-03.0 90,28 19 10 7 6 0,3 0,04 97204A2
LSA4-03.5 102,98 22 11 7 6 0,4 0,04 97205A2
LSA4-04.0 115,68 25 12 7 6 0,6 0,05 97206A2
LSA4-04.5 128,38 28 13 7 6 0,8 0,06 97207A
LSA4-05.0 141,08 31 15 7 6 0,9 0,07 97208A
LSA4-05.5 153,78 34 16 8 7 1,2 0,07 97209A
LSA4-06.0 166,48 37 18 8 7 1,4 0,08 97210A
LSA4-06.5 179,18 40 19 8 7 1,6 0,08 97211A
LSA4-07.0 191,88 43 20 8 7 1,9 0,09 97212A
LSA4-07.5 204,58 47 22 9 7 2,1 0,10 97213A
LSA4-08.0 217,28 49 23 9 7 2,4 0,10 97214A
LSA4-08.5 229,98 53 25 9 8 2,7 0,11 97215A
LSA4-09.0 242,68 55 26 9 8 3,0 0,12 97216A
LSA4-09.5 255,38 58 27 9 8 3,4 0,12 97217A
LSA4-10.0 268,08 62 29 9 8 3,7 0,13 97218A
LSA4-11.0 293,48 68 32 10 8 4,5 0,14 97219A
LSA4-12.0 318,88 73 35 10 9 5,3 0,15 97220A
LSA4-13.0 344,28 79 37 10 9 6,3 0,17 97221A
LSA4-14.0 369,69 86 40 11 9 7,3 0,18 97222A
LSA4-15.0 395,08 92 43 11 9 8,3 0,19 97223A

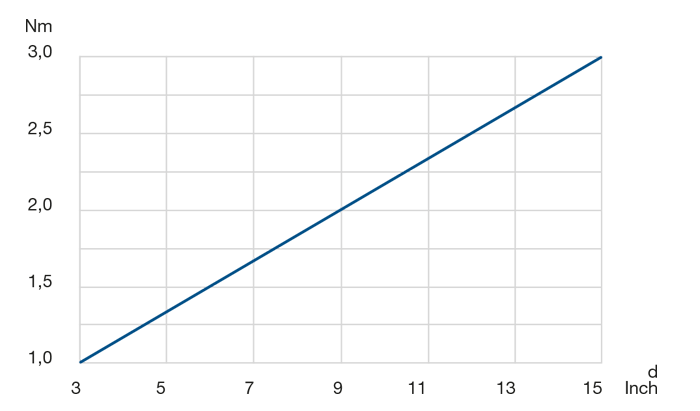

Drehwiderstand

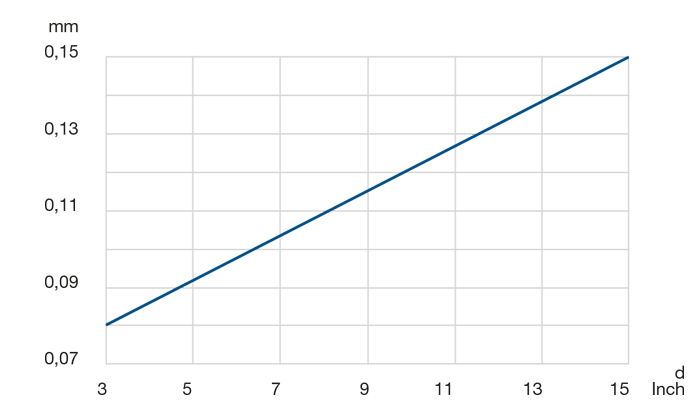

Rund- und Planlauf
LSA 6 M x N 6,4 x 6,4 mm
Name d
inch
Abmessungen
mm
Tragzahlen
kN
Stat. M.
kNm
Gewicht
kg
Best. Nr. CAD
Cadenas
Lastfall
berechnen
D d C0a C0r Ca Cr C0m
LSA6-04.5 4,5 127,10 114,3 39 18 7 6 1,1 0,09 97224A
LSA6-05.0 5,0 139,80 127,0 44 21 7 6 1,3 0,10 97225A
LSA6-05.5 5,5 152,50 139,7 48 23 8 7 1,6 0,11 97226A
LSA6-06.0 6,0 165,20 152,4 52 25 8 7 1,9 0,12 97227A
LSA6-06.5 6,5 177,90 165,1 57 27 8 7 2,2 0,13 97228A
LSA6-07.0 7,0 190,60 177,8 61 29 8 7 2,6 0,14 97229A
LSA6-07.5 7,5 203,30 190,5 65 31 8 7 3,0 0,15 97230A
LSA6-08.0 8,0 216,00 203,2 69 33 9 8 3,4 0,16 97231A
LSA6-08.5 8,5 228,70 215,9 73 34 9 8 3,8 0,17 97232A
LSA6-09.0 9,0 241,40 228,6 78 37 9 8 4,3 0,18 97233A
LSA6-09.5 9,5 254,10 241,3 82 39 9 8 4,8 0,19 97234A
LSA6-10.0 10,0 266,80 254,0 86 40 9 8 5,2 0,20 97235A
LSA6-11.0 11,0 292,20 279,4 95 45 10 8 6,3 0,21 97236A
LSA6-12.0 12,0 317,60 304,8 103 49 10 9 7,5 0,23 97237A
LSA6-13.0 13,0 343,00 330,2 112 53 10 9 8,8 0,25 97238A
LSA6-14.0 14,0 368,40 355,6 120 56 11 9 10,2 0,27 97239A
LSA6-15.0 15,0 393,80 381,0 129 61 11 9 11,7 0,29 97240A
Drehwiderstand
Rund und Planlaufgenauigkeit
LSA 8 M x N 8 x 7,94 mm
Name d
inch
Abmessungen
mm
Tragzahlen
kN
Stat. M.
kNm
Gewicht
kg
Best. Nr. CAD
Cadenas
Lastfall
berechnen
D d C0a C0r Ca Cr C0m
LSA8-05.5 5,5 155,70 139,7 59 28 13 11 2,0 0,17 75751A
LSA8-06.0 6,0 168,40 152,4 64 30 13 11 2,4 0,19 75752A
LSA8-06.5 6,5 181,10 165,1 69 32 13 12 2,8 0,20 75753A
LSA8-07.0 7,0 193,80 177,8 74 35 14 12 3,2 0,22 75754A
LSA8-07.5 7,5 206,50 190,5 79 37 14 12 3,7 0,23 75755A
LSA8-08.0 8,0 219,20 203,2 84 40 15 13 4,2 0,25 75756A
LSA8-08.5 8,5 231,90 215,9 90 42 15 13 4,7 0,26 75757A
LSA8-09.0 9,0 244,60 228,6 94 44 15 13 5,2 0,28 75758A
LSA8-09.5 9,5 257,30 241,3 100 47 15 13 5,8 0,29 75759A
LSA8-10.0 10,0 270,00 254,0 105 50 16 14 6,5 0,31 75760A
LSA8-11.0 11,0 295,40 279,4 115 54 16 14 7,8 0,34 75761A
LSA8-12.0 12,0 320,80 304,8 125 59 17 15 9,2 0,37 75762A
LSA8-13.0 13,0 346,20 330,2 136 64 17 15 10,8 0,40 75763A
LSA8-14.0 14,0 371,60 355,6 146 69 18 15 12,5 0,43 75764A
LSA8-15.0 15,0 397,00 381,0 156 73 18 16 14,3 0,46 75765A
LSA8-16.0 16,0 422,40 406,4 167 78 19 16 16,3 0,49 75766A
LSA8-17.0 17,0 447,80 431,8 177 83 19 16 18,3 0,52 75767A
LSA8-18.0 18,0 473,20 457,2 187 88 19 17 20,4 0,55 75768A
LSA8-19.0 19,0 498,60 482,6 198 93 20 17 22,8 0,58 75769A
LSA8-20.0 20,0 524,00 508,0 208 98 20 17 25,2 0,61 75770A
LSA8-22.0 22,0 574,80 558,8 228 107 21 18 30,4 0,67 75771A
LSA8-24.0 24,0 625,60 609,6 248 117 22 19 36,1 0,73 75772A
LSA8-26.0 26,0 676,40 660,4 269 127 22 19 42,3 0,79 75773A
LSA8-28.0 28,0 727,20 711,2 290 136 23 20 49,0 0,85 75774A
LSA8-30.0 30,0 778,00 762,0 311 146 23 20 56,3 0,91 75775A
Drehwiderstand
Rund- und Planlaufgenauigkeit
Einbauraum M X N
Lagerdurchmesser KK∅
Drahtdurchmesser λ Stat. Tragzahl C0 ax. Stat. Tragzahl C0 rad. Dyn. Tragzahl C ax. Dyn. Tragzahl C rad. Statisches Moment C0m Gewicht
CAD Cadenas

Lastfall berechnen
