Profilschiene mit Laufwagen
Standard Typ FDA
FDA12F0200
| Stückpreis: |  |
-,- EUR |
| Preis Profilschiene | |
-,- EUR/m |
| Preis Laufwagen | |
-,- EUR/m |
| Gesamtpreis: | |
-,- EUR |
Beschreibung

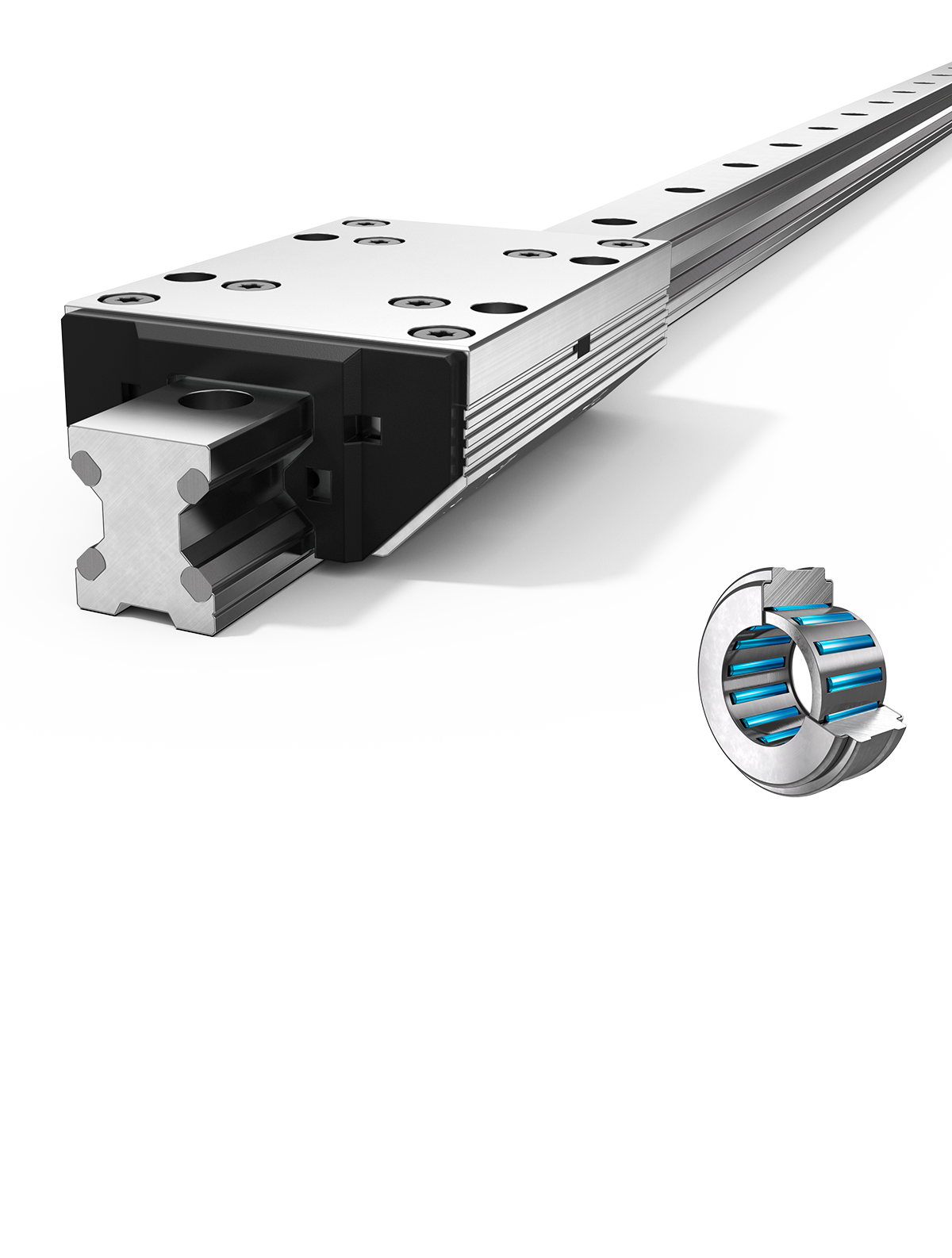

Die Linearführungen von Franke des Typs FDA verfügen über hochwertige, leise und leichtgängige Nadellager und sind fast vollständig aus Aluminium gefertigt. Dank der abgedichteten Rollenlager ist ein wartungsfreier Einsatz über ihre gesamte Lebensdauer gewährleistet.

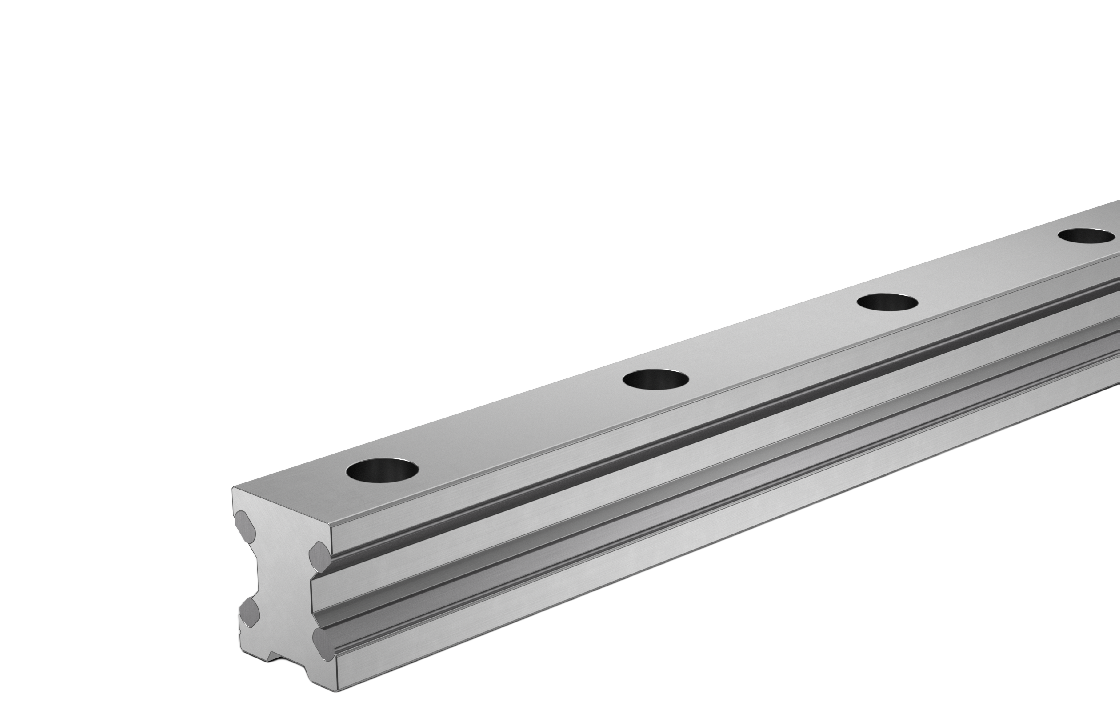

Die Profilschienen sind in Längen zwischen 200 mm und 4000 mm erhältlich und können auf Wunsch auch zu endlosen Bahnen verbunden werden.
Hublänge
Werkstoffe
Schienenkörper: Aluminium, eloxiert
Laufbahnen: Federstahl
Laufrollen: Wälzlagerstahl
Einsatztemperatur
Maximalgeschwindigkeit
Einbaulage
Schmierstoff
| Wälzkörper: | Nadellager |
| Laufbahn: | Federstahl |
| Belastbarkeit | |
| Dynamik | |
| Korrosionsbeständig | |
| Amagnetisch | |
| Schmiermittelfrei | |
| Preis |

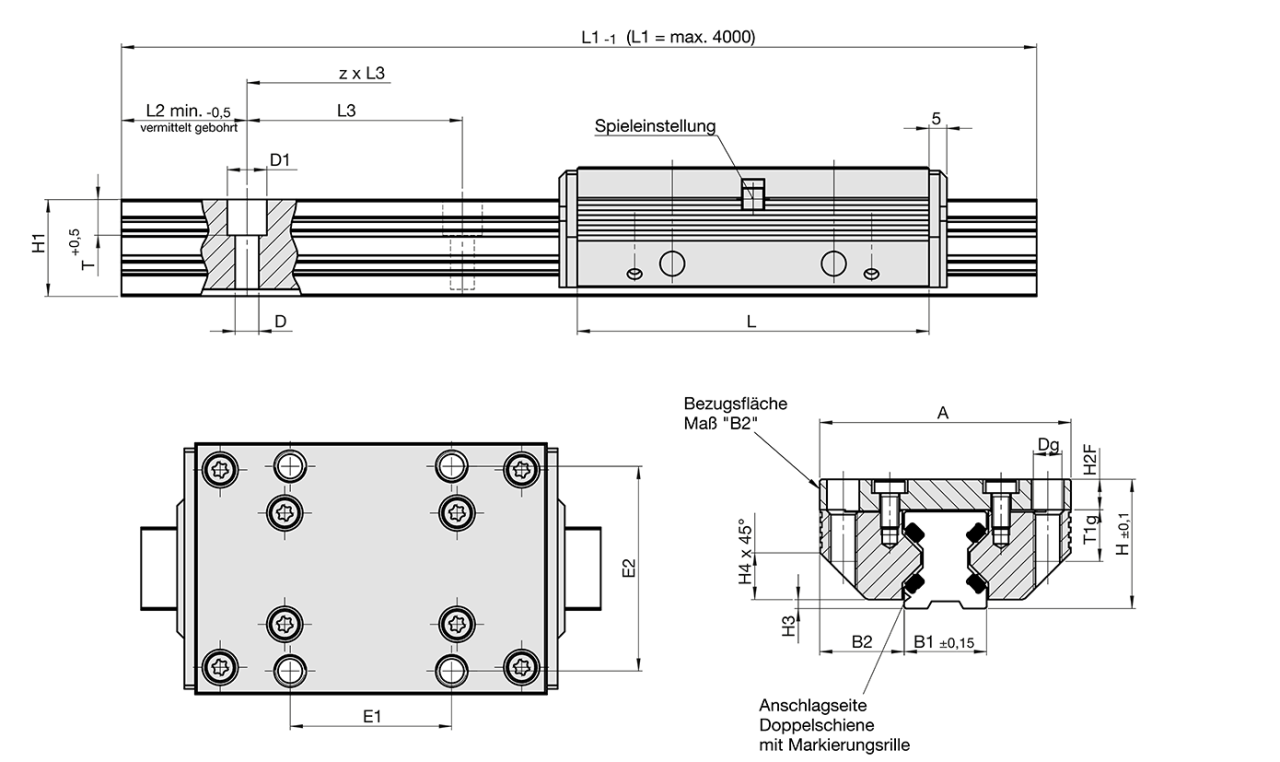

Datentabelle
| Größe | Abmessungen mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
| 12 | 37 | 64 | 19 | 12 | 12.5 | 3.4 | 6 | M4 | 25 |
| 15 | 47 | 78 | 24 | 15.5 | 15.8 | 4.5 | 8 | M5 | 30 |
| 20 | 63 | 92 | 30 | 21 | 21 | 5.5 | 10 | M6 | 40 |
| 25 | 70 | 98 | 36 | 23 | 23.5 | 6.6 | 11 | M8 | 45 |
| 35 | 100 | 135 | 48 | 32 | 34 | 9 | 15 | M10 | 62 |
| 45 | 120 | 165 | 60 | 45 | 37.5 | 11 | 18 | M12 | 80 |
| Größe | Abmessungen mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
| 12 | 30 | 14,7 | 4 | 1.4 | 5.5 | 10 | 40 | 5,5 | 8 |
| 15 | 38 | 18,7 | 5 | 2 | 8 | 10 | 60 | 6,0 | 10 |
| 20 | 53 | 22,6 | 7 | 2 | 11 | 10 | 60 | 8,0 | 12 |
| 25 | 57 | 27,0 | 8.5 | 2.5 | 13 | 10 | 60 | 10,0 | 16 |
| 35 | 82 | 37,0 | 10.5 | 3.5 | 20 | 12 | 80 | 11,5 | 20 |
| 45 | 100 | 46,0 | 13.5 | 4 | 22 | 16 | 105 | 14,5 | 24 |
| Größe | Tragzahlen N | Momententragzahlen Laufwagen Nm | Gewicht kg | |||||
|---|---|---|---|---|---|---|---|---|
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Gewicht | Schiene/m | |
| 12 | 2800 | 3000 | 27,0 | 25,0 | 40 | 43 | 0,09 | 0,40 |
| 15 | 4200 | 3400 | 37,0 | 45,0 | 72 | 58 | 0,17 | 0,80 |
| 20 | 5400 | 5400 | 76,0 | 76,0 | 111 | 111 | 0,35 | 1,30 |
| 25 | 9000 | 10100 | 158,0 | 142,0 | 198 | 222 | 0,50 | 1,60 |
| 35 | 12500 | 18000 | 423,0 | 294,0 | 388 | 559 | 1,40 | 2,60 |
| 45 | 21200 | 25900 | 827,0 | 687,0 | 806 | 983 | 2,50 | 4,50 |
