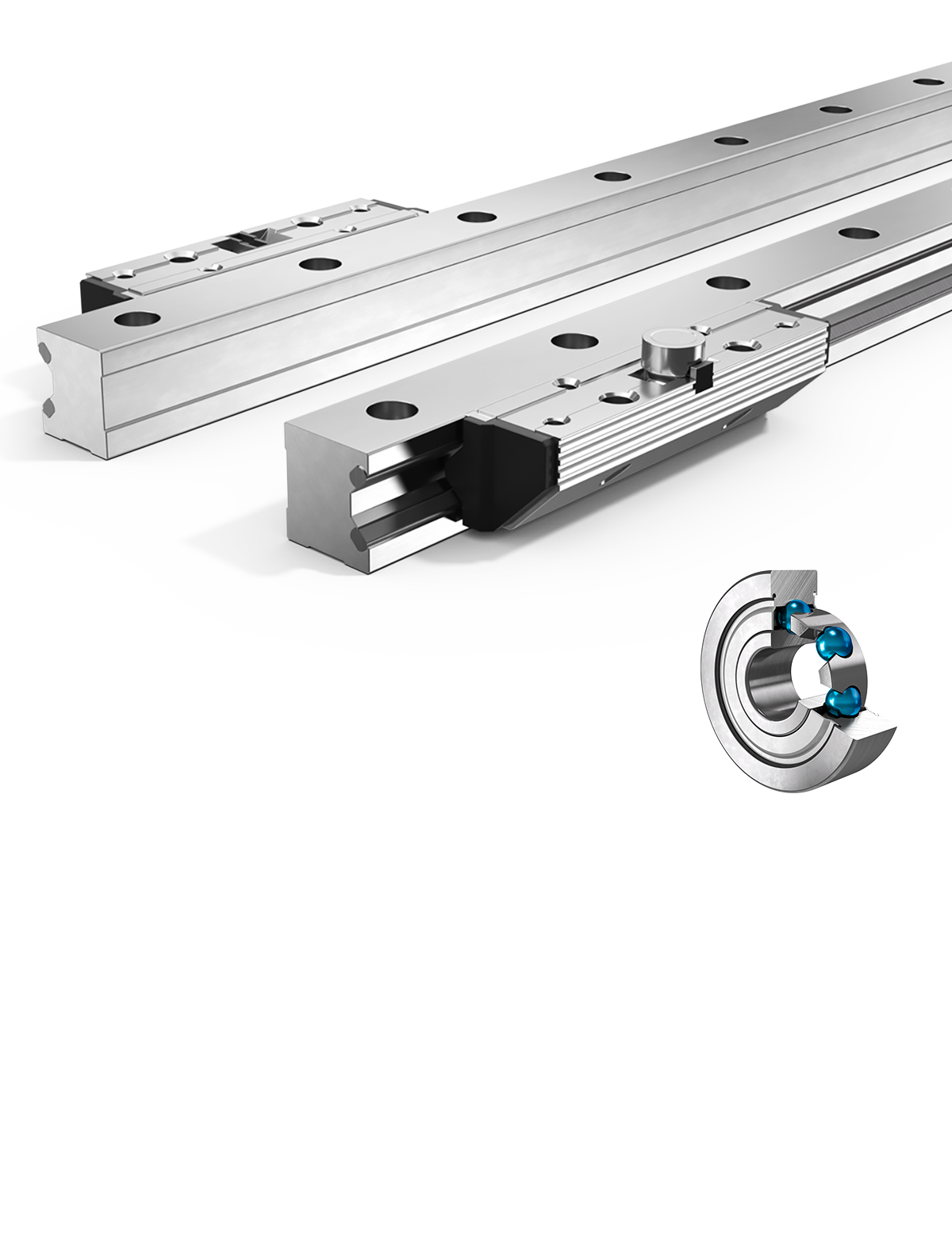

Profilschienenpaar mit Rollenschuhpaar
Low-Cost Typ FDB
FDA12_0200
| Stückpreis: |  |
-,- EUR |
| Preis Profilschienenpaar | |
-,- EUR/m |
| Preis Rollenschuhpaar | |
-,- EUR/m |
| Gesamtpreis: | |
-,- EUR |
Hublänge
Werkstoffe
Laufbahnen: Federstahl
Laufrollen: Wälzlagerstahl
Einsatztemperatur
Maximalgeschwindigkeit
Einbaulage
Schmierstoff
| Wälzkörper: | Kugellager |
| Laufbahn: | Federstahl, standard |
| Belastbarkeit | |
| Dynamik | |
| Korrosionsbeständig | |
| Amagnetisch | |
| Schmiermittelfrei | |
| Preis |

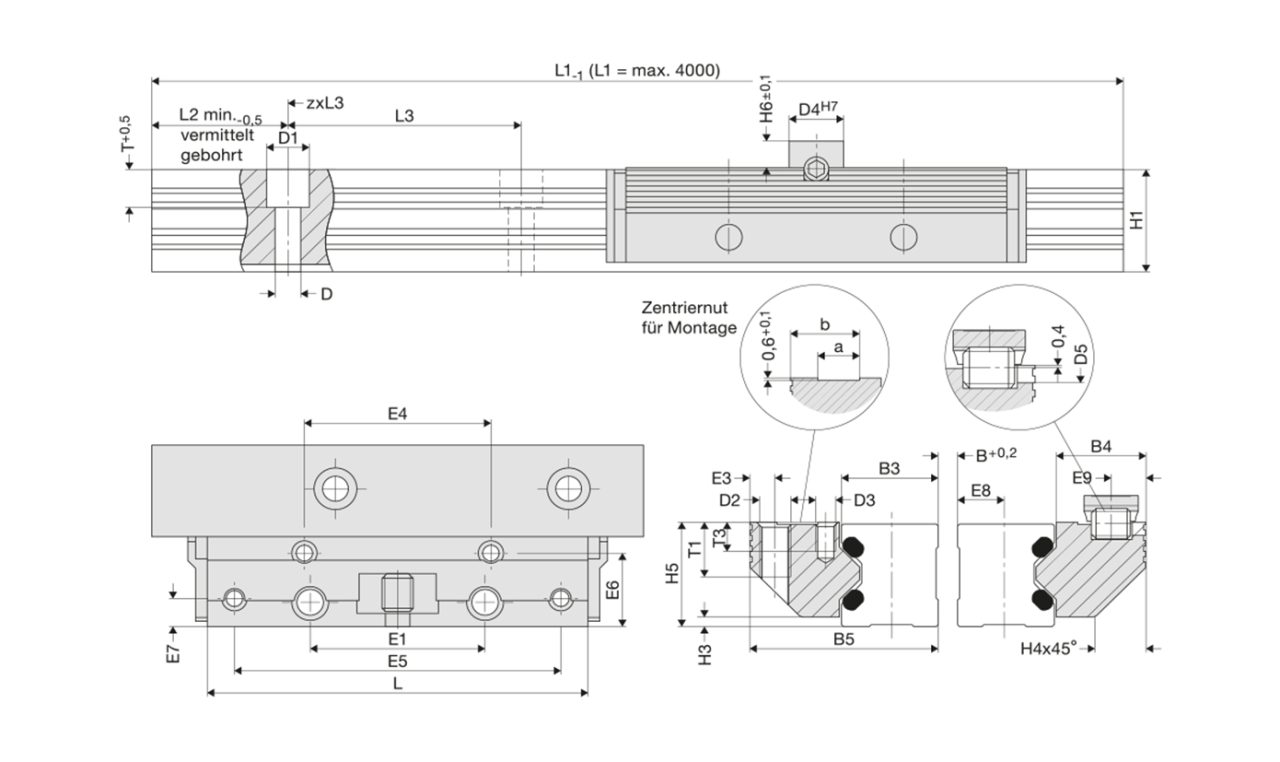

Datentabelle
| Größe | Abmessungen mm | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | B5 | H5 | B3 | B4 | D3 | D | D1 | D2 | D4 | D5 | E1 | E3 | E4 | E5 | |
| 12 | 64 | 24.4 | 15 | 12 | 11.9 | M3 | 3.4 | 6 | M4 | 8 | 3 | 25 | 3.4 | 29 | 57 |
| 15 | 78 | 30.9 | 19 | 15.25 | 15.2 | M4 | 4.5 | 8 | M5 | 10 | 4 | 30 | 4.4 | 34 | 68 |
| 20 | 92 | 40.9 | 23 | 20 | 20.4 | M5 | 5.5 | 10 | M6 | 10 | 4 | 40 | 4.9 | 42 | 80 |
| 25 | 98 | 48.4 | 27.5 | 25 | 22.9 | M5 | 6.6 | 11 | M8 | 14 | 6 | 45 | 6.4 | 48 | 84 |
| 35 | 135 | 68.9 | 37.5 | 35 | 32.9 | M6 | 9 | 15 | M10 | 14 | 6 | 62 | 8.9 | 67 | 117 |
| 45 | 165 | 82.4 | 46.5 | 45 | 36.4 | M8 | 11 | 18 | M12 | 14 | 6 | 80 | 9.9 | 83 | 146 |
| Größe | Abmessungen mm | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E6 | E7 | E8 | E9 | H1 | H3 | H4 | H6 | L2 | L3 | T | T3 | a | b | |
| 12 | 9.7 | 3.4 | 5.5 | 4.9 | 14.7 | 1.4 | 5.5 | 4 | 10 | 40 | 5.5 | 6 | 4.5 | 9.5 |
| 15 | 12.4 | 4.9 | 7 | 5.9 | 18.7 | 2 | 8 | 5 | 10 | 60 | 6 | 7.5 | 5 | 12.5 |
| 20 | 16.9 | 5.9 | 9.5 | 5.9 | 22.6 | 2 | 11 | 5 | 10 | 60 | 8 | 8 | 7.5 | 16 |
| 25 | 19.4 | 7.4 | 12 | 8.9 | 27 | 2.5 | 13 | 7 | 10 | 60 | 10 | 7 | 10.5 | 17.5 |
| 35 | 28.4 | 8.9 | 17 | 8.9 | 37 | 3.5 | 20 | 7 | 12 | 80 | 11.5 | 8.5 | 12.5 | 26 |
| 45 | 30.9 | 9.9 | 22 | 8.9 | 46 | 4 | 22 | 7 | 16 | 105 | 14.5 | 9.5 | 15.5 | 31 |
| Größe | Tragzahlen N | Momententragzahlen Rollenschuhpaar Nm | Gewicht kg | |||||
|---|---|---|---|---|---|---|---|---|
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | RSP | Schiene/m | |
| 12 | 620 | 270 | 0,08*(B+30,3) | 0,3*(B+30,3) | 2.4 | 8.9 | 0.07 | 0.4 |
| 15 | 700 | 230 | 0,10*(B+36,5) | 0,35*(B+36,5) | 4 | 12 | 0.12 | 0.8 |
| 20 | 940 | 300 | 0,15*(B+47,0) | 0,50*(B+47,0) | 6 | 19 | 0.23 | 1.2 |
| 25 | 1500 | 700 | 0,35*(B+58,4) | 0,70*(B+58,4) | 15 | 32 | 0.35 | 1.8 |
| 35 | 3100 | 1400 | 0,70*(B+85,0) | 1,50*(B+85,0) | 42 | 95 | 1 | 3.1 |
| 45 | 6300 | 2700 | 1,40*(B+109,0) | 3,10*(B+109,0) | 103 | 238 | 1.8 | 5 |
