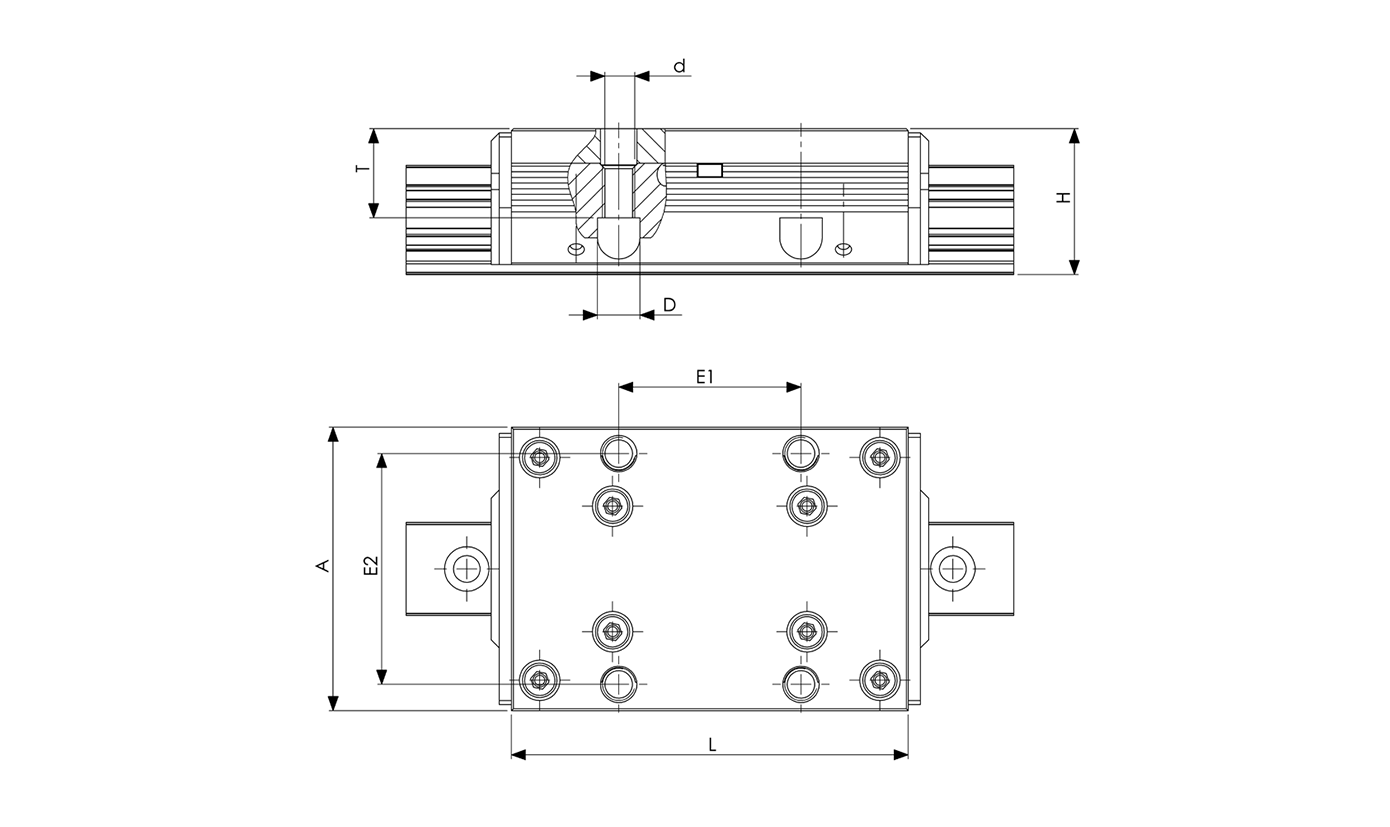

Bei Kassetten zur Verschraubung von unten werden die vorhandenen Befestigungsbohrungen umgearbeitet, sodass eine Verschraubung von unten möglich ist. Bitte beachten Sie ggf. abweichende Positionen der Bohrungen und Verschraubungsgrößen. Kassetten werden auch als Laufwagen oder Führungswagen bezeichnet.
| Größe |
A
mm |
L
mm |
H
mm |
E1
mm |
E2
mm |
D
mm |
d
mm |
T
mm |
|---|---|---|---|---|---|---|---|---|
| 12 | 37 | 64 | 19 | 29 | 30 | 6 | 3,4 | 11,5 |
| 15 | 47 | 78 | 24 | 34 | 38 | 8 | 4,2 | 14 |
| 20 | 63 | 92 | 30 | 40 | 53 | 11 | 6,6 | 17 |
| 25 | 70 | 98 | 36 | 45 | 57 | 11,5 | 6,8 | 22 |
| 35 | 100 | 135 | 48 | 62 | 82 | 14 | 8,5 | 24 |
| 45 | 120 | 165 | 60 | 80 | 100 | 18 | 11 | 38,5 |
