100 Kilometer Faden auf eine Spule

Das Unternehmen SAHM aus Eschwege ist weltweiter Technologieführer für Spulmaschinen für technische Garne, Fasern und Bänder. Spulengewichte bis zu 500 Kilogramm können mit SAHM Spulmaschinen perfekt aufgewickelt werden. Bei Maschinentypen mit automatischem Hülsenwechsel setzt SAHM Dünnringlager und Linearführungen von Franke ein.

SAHM feierte 2020 75-jähriges Jubiläum. Eine wichtige Station in der erfolgreichen Geschichte des Unternehmens war der Bau von Umspulmaschinen für haushaltsübliche Nähgarnspulen. Heute konzentriert sich SAHM auf Spulmaschinen für technische Garne aus synthetischen Materialien. Mit SAHM Maschinen werden beispielsweise Karbonfasern für den Karosseriebau, Sicherheitsstreifen für Geldscheine, Monofile und fibrillierte Bändchen für Kunstrasen oder chirurgische Nähgarne präzise aufgespult.


Mit der Kompetenz zum Spulen

Die Kernkompetenz von SAHM liegt darin, jedes Material so aufzuspulen, dass es problemlos weiterverarbeitet werden kann. Spulparameter wie zum Beispiel die Aufrollgeschwindigkeit und die Fadenspannung unterscheiden sich dabei von Material zu Material. „Karbonfasern sind beispielsweise sehr anspruchsvoll, weil das Material anfällig für Filamentbrüche ist“, erklärt SAHM-Entwicklungschef Heiko Ebhardt. Der Fadenführung muss somit besondere Aufmerksamkeit gewidmet werden“. Die Bandbreite der aufgespulten Materialen ist groß. Das Karbonvorläufermaterial Polyacrylnitril zum Beispiel wird zu Spulen mit einem Gewicht von bis zu einer halben Tonne aufgerollt. Ein anderes Extrem sind ultrafeine Monofilamente, bei denen 100 Kilometer Faden auf einer Hülse Platz finden.

Die passende Technik und die optimalen Spulparameter für jede Spulaufgabe zu finden, ist die große Stärke von SAHM. „Wir verstehen uns als Entwicklungspartner der Kunden“, sagt Heiko Ebhardt. Auf diese Weise kann SAHM stets ein optimales Spulergebnis gewährleisten: absolut gleichmäßig und materialschonend. Kennzeichnend für SAHM ist zudem die hohe Lebensdauer seiner Maschinen. „Es gibt viele Maschinen, die sind schon 50 Jahre im Feld und arbeiten immer noch tadellos“, sagt der Entwicklungschef nicht ohne Stolz.


Steckbrief Franke-Lösungen

  • Kundenspezifische Dünnringlager auf Basis des Typs Franke LSA
    Genutzte Vorteile: individuelle Vorspannung,

  • Franke Linearführungen vom Typ FDA
    Genutzte Vorteile: geringer Schiebewiderstand, hohe Lebensdauer

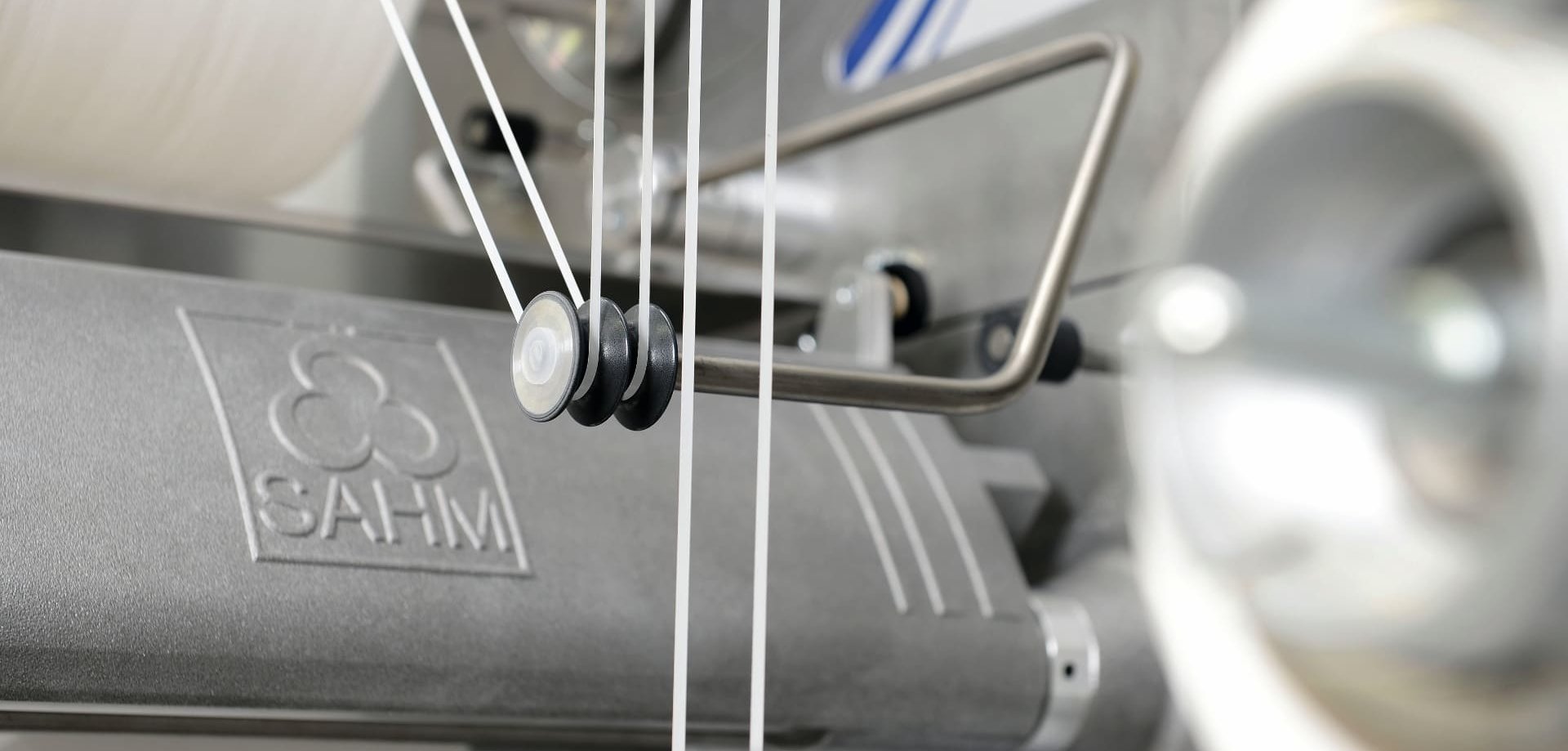

Bild: Mit SAHM Spulmaschinen werden unter anderem Kunststoffbänder perfekt aufgewickelt (Quelle: Georg Sahm GmbH & Co. KG Maschinenfabrik)

Produktivität durch Automatisierung

Spulmaschinen von SAHM werden unter anderem in der Produktion von Chemiefasermaterial eingesetzt. Um kontinuierlich produzierte Fäden ohne Ausschuss aufspulen zu können, hat SAHM automatische Spulmaschinen entwickelt. Ist eine Hülse vollgespult, wechselt die Maschine sekundenschnell und vollautomatisch auf die zweite noch leere Hülse. Für eine vollautomatische Zu- und Abführung der Hülsen und der vollen Spulen hat SAHM Automatisierungslösungen im Angebot.


In Versuchen mit einer Eigenkonstruktion hatten wir die Problematik, dass diese wegen der Vibrationen ausgeschlagen wurde und dann zu viel Spiel hatte. Mit den Franke Dünnringlagern passiert das nicht mehr.Heiko Ebhardt, SAHM-Entwicklungschef

Kugellager von Franke

Bei seinen automatisch wechselnden Spulmaschinen setzt SAHM Kugellager vom Typ Dünnringlager sowie Linearführungen von Franke ein. Die Dünnringlager für SAHM sind kundenspezifisch angepasst. Durch die Anschrägung der Laufringe kann eine definierte Vorspannung eingestellt werden. „Das ist ein cleveres Prinzip von Franke, weil die gewünschte Vorspannung erzielt wird, ohne zusätzlich Material oder Platz dafür zu benötigen“, findet André Wegner von der Industrievertretung AnWeTec, Vertriebspartner von Franke in Norddeutschland.

Mit den Franke Dünnringlagern wird in der Spulmaschine eine Trommel gelagert, deren Drehung den automatischen Spulenwechsel bewirkt. Die technische Herausforderung liegt hier vor allem in der Kompensation von Vibrationen, denen das Lager ausgesetzt ist: „Wo gespult wird entstehen immer Mikrovibrationen, das lässt sich nie ganz ausschließen“, erklärt Heiko Ebhardt. „In Versuchen mit einer Eigenkonstruktion hatten wir die Problematik, dass diese wegen der Vibrationen ausgeschlagen wurde und dann zu viel Spiel hatte. Mit den Franke Dünnringlagern passiert das nicht mehr.“

Georg Sahm GmbH & Co. KG

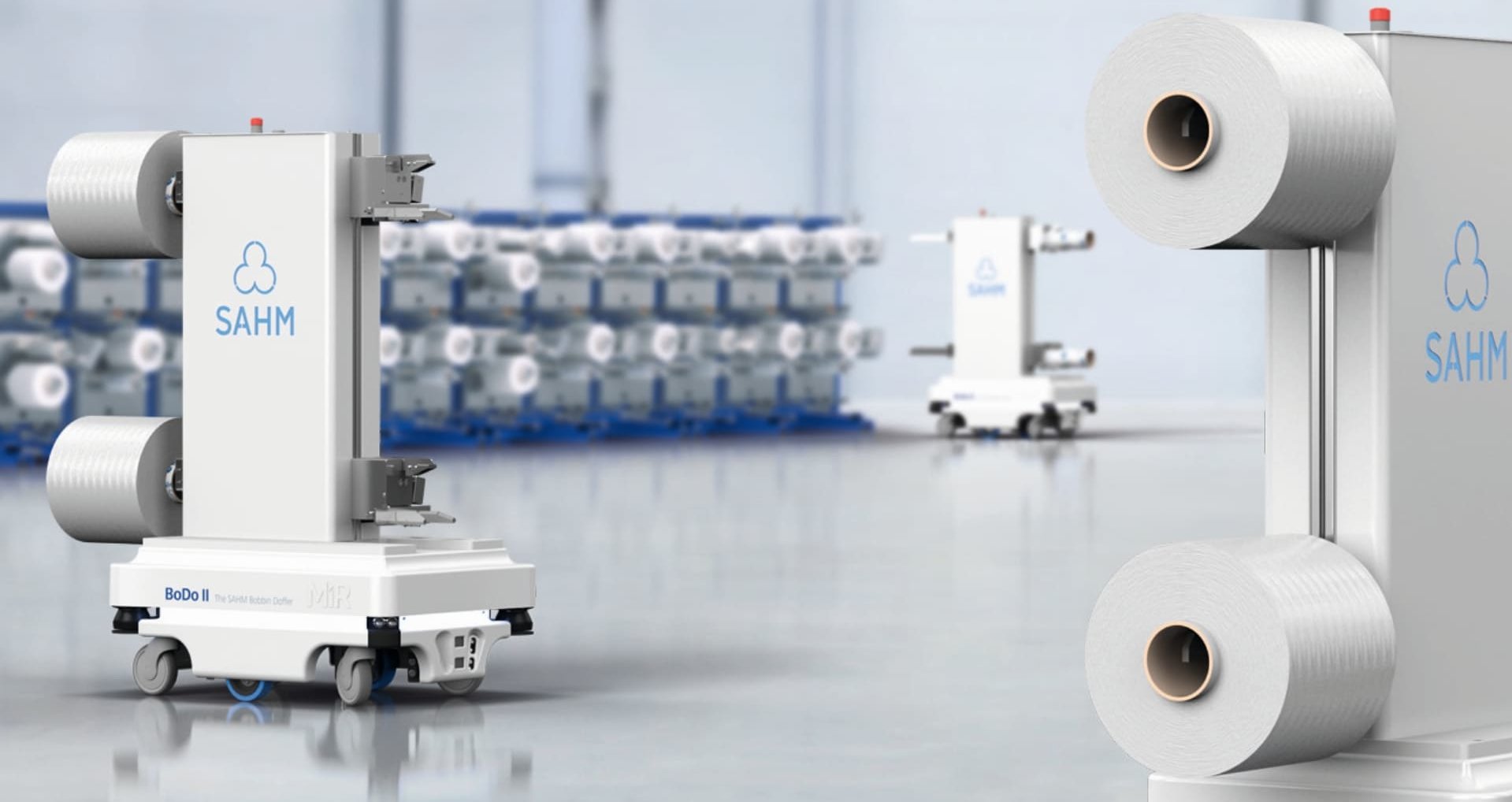

Bild: SAHM bietet auch Lösungen zum vollautomatischen Transport von Spulen und Hülsen (Quelle: Georg Sahm GmbH & Co. KG Maschinenfabrik)

Linearführungen von Franke

Neben den Dünnringlagern kommen in SAHM Spulmaschinen auch Franke Linearführungen mit nadelgelagerten Laufrollen zum Einsatz. Sie werden verwendet, um das Fadenleitwerk immer parallel und im korrekten Abstand zur Spulenoberfläche zu führen. Die Herausforderung besteht in diesem Fall in der präzisen und spielfreien Einstellung und einem geringen Haftreibungskoeffizienten. Jede ruckartige Bewegung würde die Perfektion des Spulenaufbaus beeinträchtigen. „Im Grunde zwei widersprechende Anforderungen“, bemerkt Entwicklungsleiter Heiko Ebhardt. Der Schlüssel zur Lösung liegt hier in der feinfühligen und reproduzierbaren Einstellung der Kräfteverhältnisse. Franke schaffe es mit seiner Technik und Kompetenz, stets Linearsysteme mit der richtigen Abstimmung zu liefern.

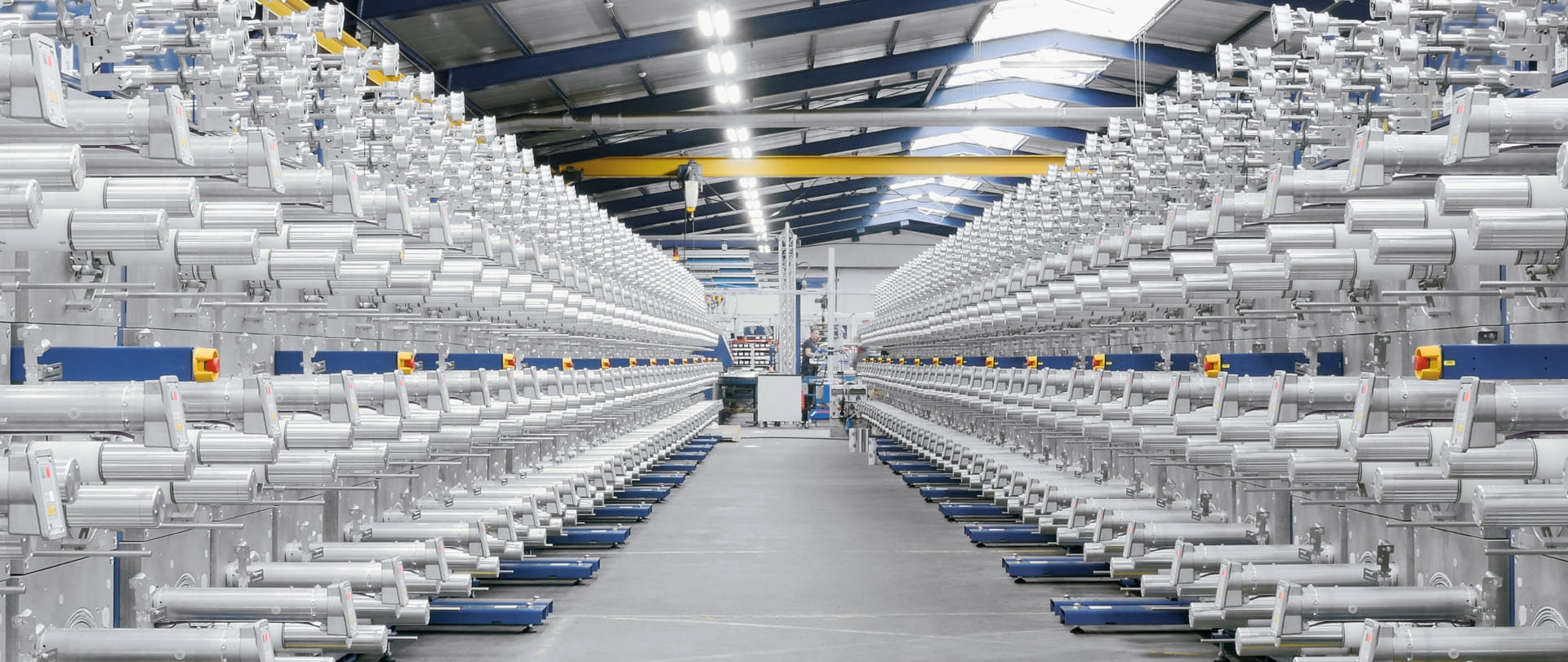

Bild: In jeder dieser CarbonStar II Spulmaschinen steckt eine Lagerlösung von Franke (Quelle: Georg Sahm GmbH & Co. KG Maschinenfabrik)
Wenn wir beispielsweise flexible Anpassungen bei den Lieferzeiten wünschen, treffen wir bei Franke auf Verständnis und auf Entgegenkommen.Martin Schmidt, Einkaufsleiter

Geräuschlose Zusammenarbeit

„Die Zusammenarbeit läuft geräuschlos. Das bedeutet, dass alles funktioniert“, lobt Ebhardt das gute Kunden-Lieferantenverhältnis zu Franke. Sein Kollege, Einkaufsleiter Martin Schmidt, bezieht das auch auf die kaufmännischen Prozesse: „Wenn wir beispielsweise flexible Anpassungen bei den Lieferzeiten wünschen, treffen wir bei Franke auf Verständnis und auf Entgegenkommen“. Beide Unternehmen passten gut zueinander, weil das wirtschaftliche Handeln auf ähnlichen Werten beruhe. Vor allem die Verlässlichkeit von Franke schätzt Schmidt: „Die Liefertreue von Franke ist sehr gut, auch in schwierigen Zeiten. Wenn alle unsere Lieferanten ähnlich verlässlich wären, wären wir darüber sehr froh.“

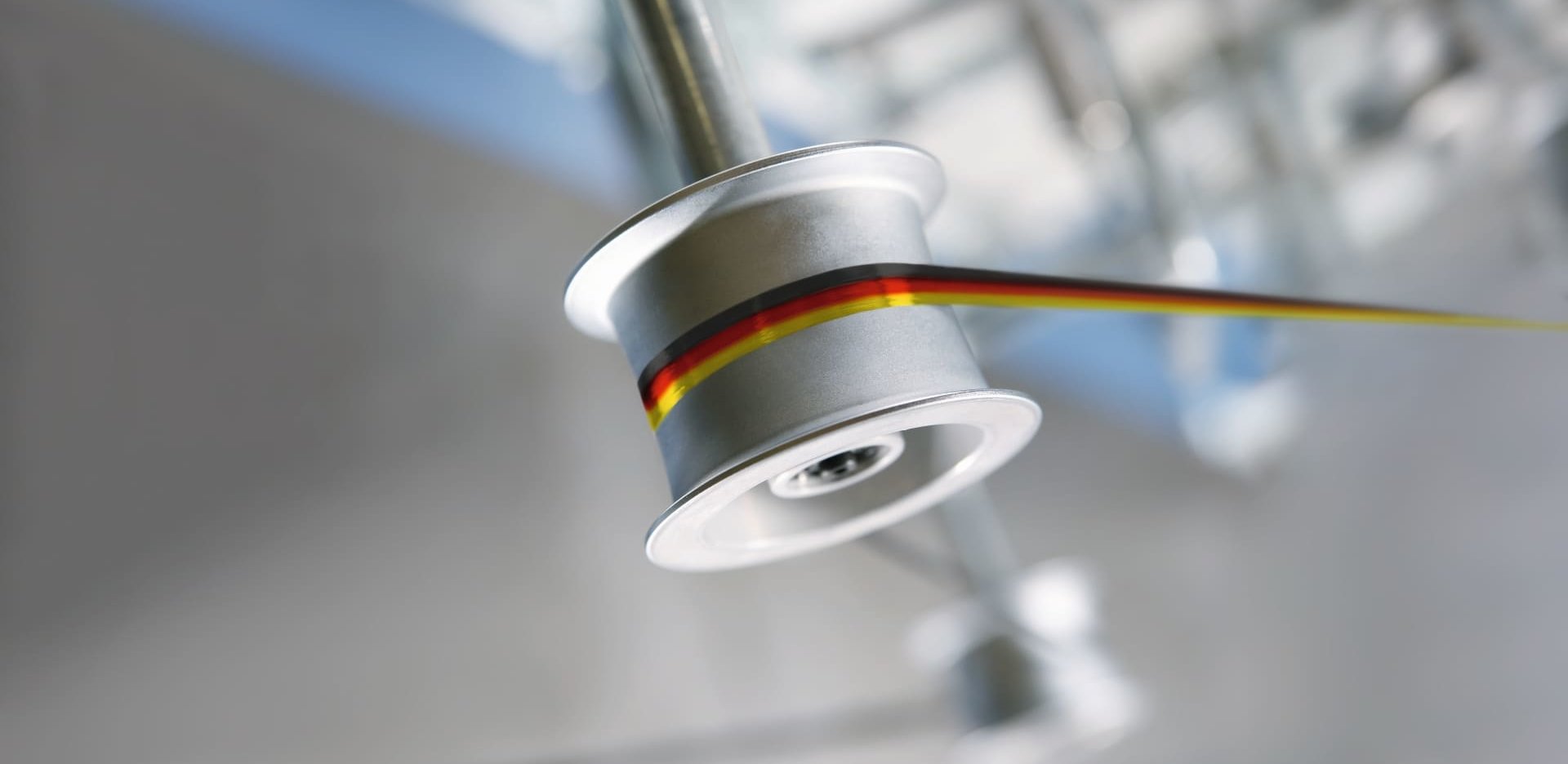

Bild: Die im hessischen Eschwege gefertigten Maschinen von SAHM sind auf der ganzen Welt gefragt (Quelle: Georg Sahm GmbH & Co. KG Maschinenfabrik)

Über Sahm

Seit 75 Jahren entwickelt und baut SAHM Spulmaschinen und Wickler für unterschiedliche Anwendungsbereiche und Branchen und bietet darüber hinaus Lösungen für vor- und nachgeschaltete Prozesse. SAHM ist Technologieführer für automatische Spulmaschinen für Hochleistungsfasern, Karbonfasern und geschnittene Folienbänder. Forschung, Entwicklung, Planung, Produktion und Qualitätssicherung sind am Unternehmenssitz in Eschwege in Hessen angesiedelt. Mit Büros in den USA und China sowie weltweiten Handelsvertretungen ist SAHM international präsent. Das Unternehmen beschäftigt 220 Mitarbeiter, davon 18 Auszubildende. Seit 2002 ist Sahm Teil der österreichischen Starlinger Gruppe.
