zurück zur Produktübersicht Linearführungen

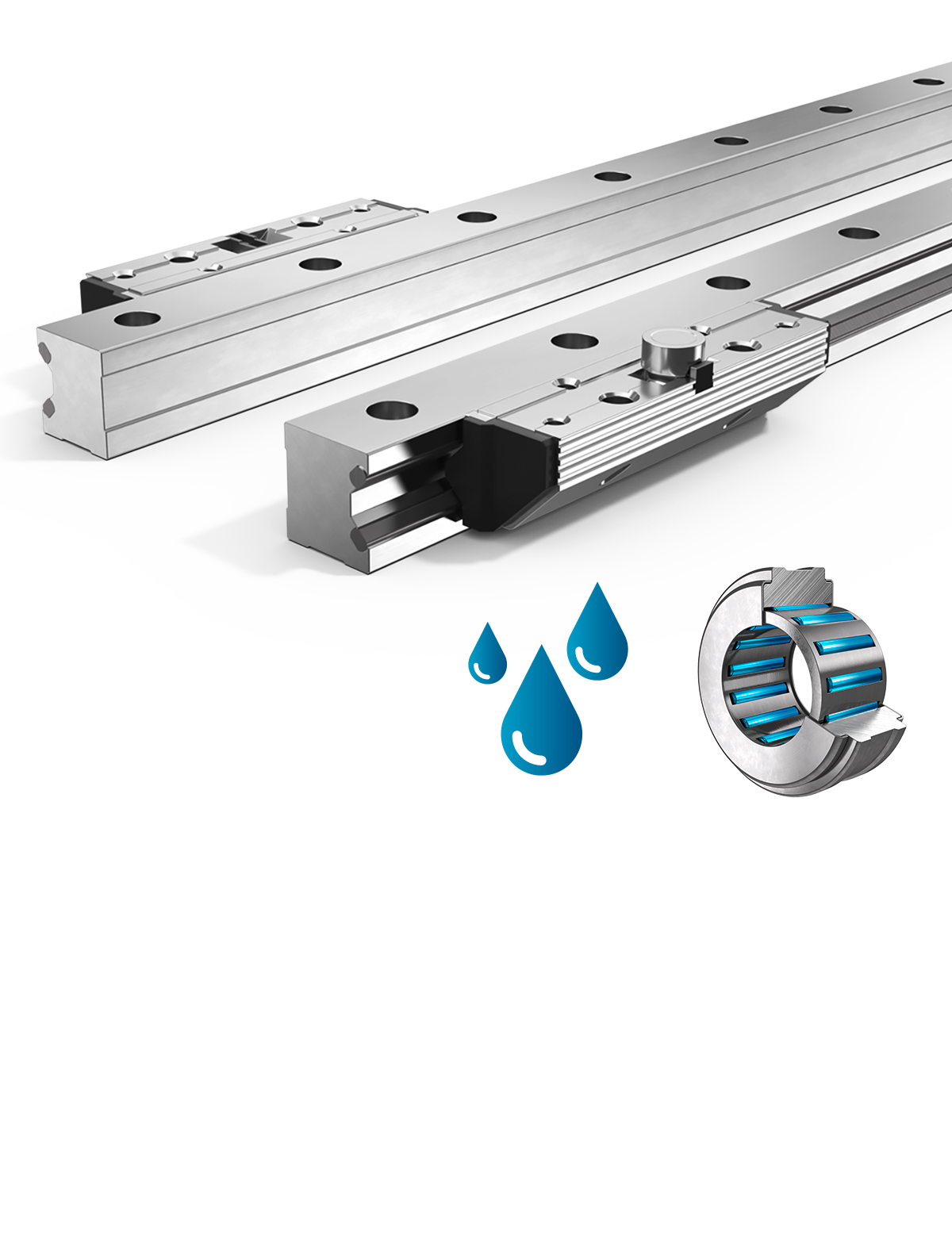

Profilschienenpaar mit Rollenschuhpaar
Korrosionsfrei Typ FDC
84495AN 617596
| Stückpreis: |  |
-,- EUR |
| Preis Profilschienenpaar | |
-,- EUR/m |
| Preis Rollenschuhpaar | |
-,- EUR/m |
| Gesamtpreis: | |
-,- EUR |
Hublänge
Werkstoffe
Schienenkörper: Aluminium, eloxiert
Laufbahnen: NIRO Stahl
Laufrollen: NIRO Wälzlagerstahl
Einsatztemperatur
Maximalgeschwindigkeit
Einbaulage
Schmierstoff
| Wälzkörper: | Nadellager |
| Laufbahn: | NIRO Stahl |
| Belastbarkeit | |
| Dynamik | |
| Korrosionsbeständig | |
| Amagnetisch | |
| Schmiermittelfrei | |
| Preis |

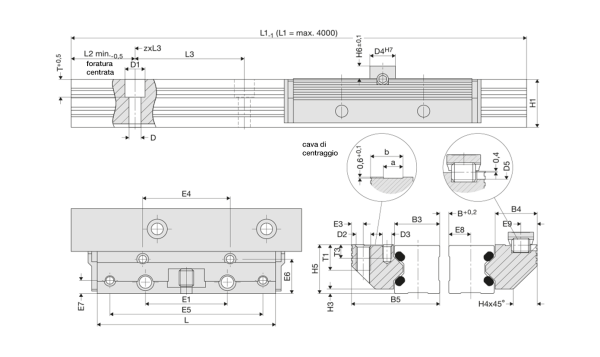

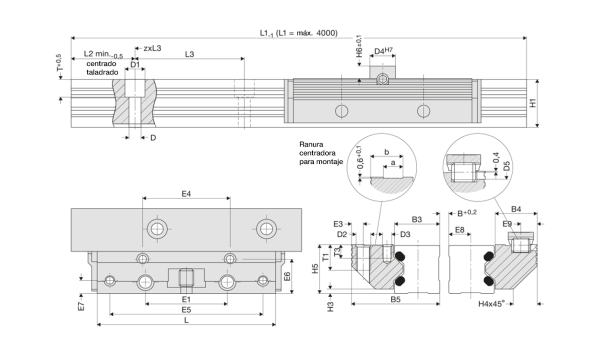

Datentabelle
| Größe | Abmessungen mm | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | B5 | H5 | B3 | B4 | D3 | D | D1 | D2 | D4 | D5 | E1 | E3 | E4 | E5 | |
| 12 | 64 | 24.4 | 15 | - | 11.9 | M3 | - | - | - | 8 | 3 | 25 | 3.4 | 29 | 57 |
| 15 | 78 | 30.9 | 19 | - | 15.2 | M4 | - | - | - | 10 | 4 | 30 | 4.4 | 34 | 68 |
| 20 | 92 | 40.9 | 23 | - | 20.4 | M5 | - | - | - | 10 | 4 | 40 | 4.9 | 42 | 80 |
| 25 | 98 | 48.4 | 27.5 | - | 22.9 | M5 | - | - | - | 14 | 6 | 45 | 6.4 | 48 | 84 |
| 35 | 135 | 68.9 | 37.5 | - | 32.9 | M6 | - | - | - | 14 | 6 | 62 | 8.9 | 67 | 117 |
| 45 | 165 | 82.4 | 46.5 | - | 36.4 | M8 | - | - | - | 14 | 6 | 80 | 9.9 | 83 | 146 |
| Größe | Abmessungen mm | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E6 | E7 | E8 | E9 | H1 | H3 | H4 | H6 | L3 | T | T3 | a | b | |
| 12 | 9.7 | 3.4 | - | 4.9 | - | 1.4 | 5.5 | 4 | - | - | 6 | 4.5 | 9.5 |
| 15 | 12.4 | 4.9 | - | 5.9 | - | 2 | 8 | 5 | - | - | 7.5 | 5 | 12.5 |
| 20 | 16.9 | 5.9 | - | 5.9 | - | 2 | 11 | 5 | - | - | 8 | 7.5 | 16 |
| 25 | 19.4 | 7.4 | - | 8.9 | - | 2.5 | 13 | 7 | - | - | 7 | 10.5 | 17.5 |
| 35 | 28.4 | 8.9 | - | 8.9 | - | 3.5 | 20 | 7 | - | - | 8.5 | 12.5 | 26 |
| 45 | 30.9 | 9.9 | - | 8.9 | - | 4 | 22 | 7 | - | - | 9.5 | 15.5 | 31 |
| Größe | Tragzahlen N | Momententragzahlen Rollenschuhpaar Nm | Gewicht kg | |||||
|---|---|---|---|---|---|---|---|---|
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | RSP | Schiene/m | |
| 12 | 1100 | 1200 | 0,6*(B+30,3) | 0,6*(B+30,3) | 17 | 16 | 0.07 | |
| 15 | 2700 | 3000 | 1,5*(B+36,5) | 1,4*(B+36,5) | 52 | 46 | 0.12 | |
| 20 | 4300 | 5000 | 2,5*(B+47,0) | 2,2*(B+47,0) | 103 | 89 | 0.23 | |
| 25 | 5800 | 8300 | 4,2*(B+58,4) | 2,9*(B+58,4) | 184 | 128 | 0.35 | |
| 35 | 10000 | 14500 | 7,3*(B+85,0) | 5,0*(B+85,0) | 452 | 312 | 1 | |
| 45 | 17000 | 20400 | 10,2*(B+109,0) | 8,5*(B+109,0) | 774 | 645 | 1.8 | |
