Rollenlager Typ LEW

Name: LEW4-0150
Brand: Franke
SKU: 616029

616029

Wälzlager mit geschliffenen Laufbahnen Rollenlager Typ LEW

Typauswahl

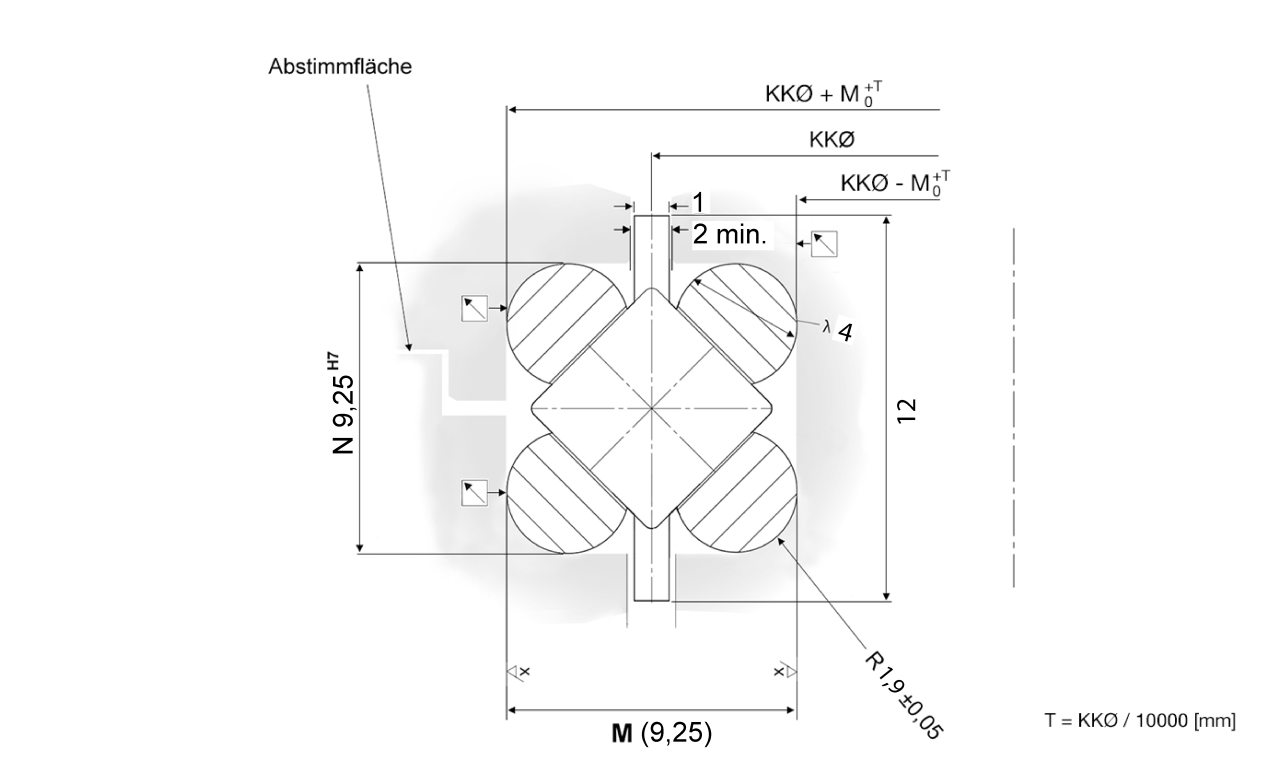

Maß- und Datentabellen

Lagerdurchmesser KK

Sondergrößen auf Anfrage

Stückpreis:		-,- EUR
Preis		-,- EUR

Menge

Beschreibung

Franke Lagerelemente vom Typ LEW eignen sich für mittlere Drehgeschwindigkeiten und Genauigkeiten. Sie überzeugen durch einen leichten Lauf selbst bei hoher Momentenbelastung, eine hohe Steifigkeit und einen kompakten Einbauraum.

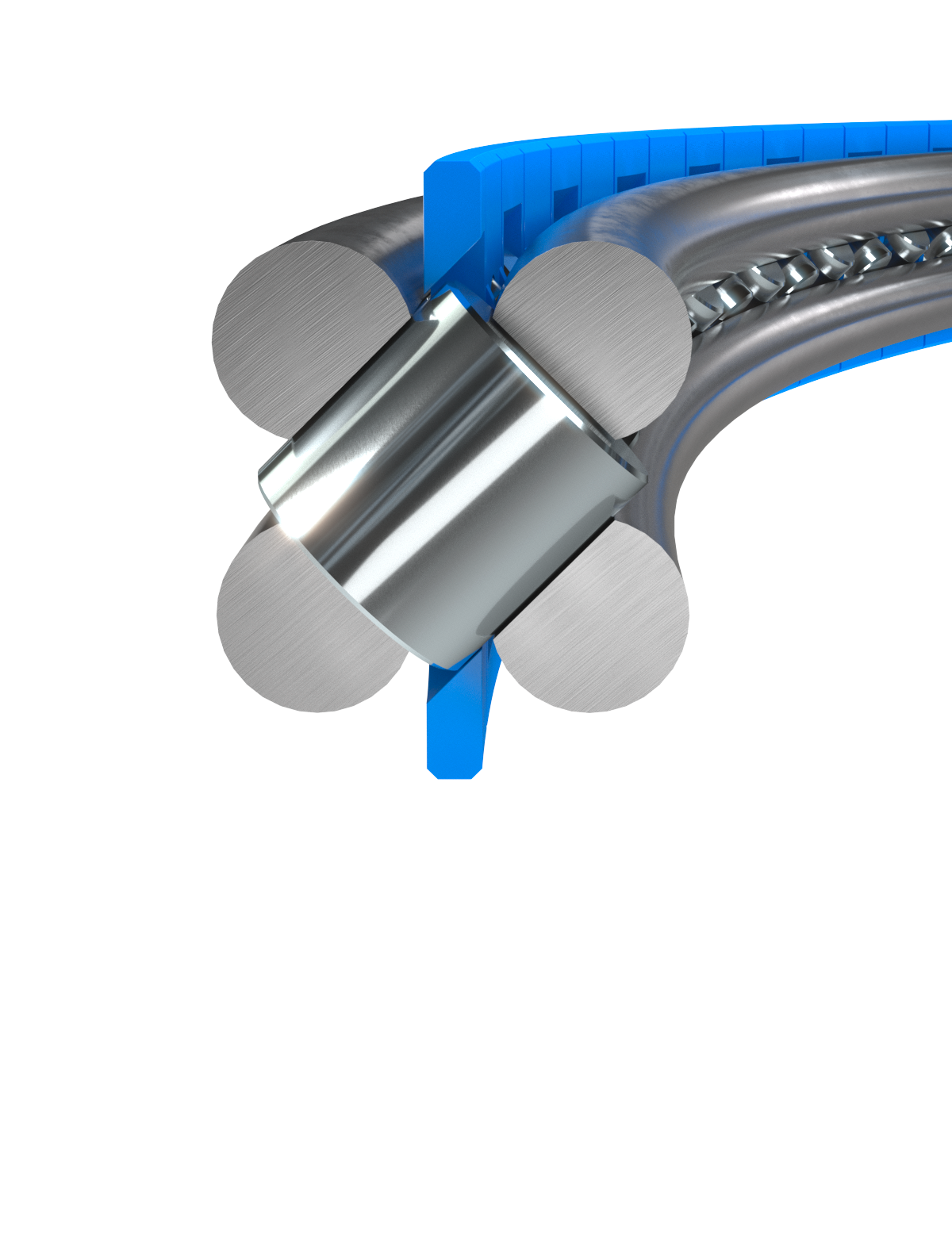

Die kreuzweise angeordneten Laufrollen nehmen hohe Belastungen aus allen Richtungen auf. Lagerelemente vom Typ LEW sind unempfindlich gegenüber Stößen und Vibrationen. In Bezug auf Vorspannung, Laufeigenschaften und Durchmesserbereiche bieten sie größtmögliche Flexibilität.

Werkstoffe

Rollenlaufringe: gehärteter und vergüteter Chrom-Sillizium Stahl
Wälzkörper: gehärteter Wälzlagerstahl
Käfig: Polyamid

Einsatztemperatur

–30 °C bis +80 °C, kurzfristig bis +100 °C

Umfangsgeschwindigkeit

Max. 2 m/s

Schmierstoff

Shell Gadus S3 V220 C2

Laufruhe

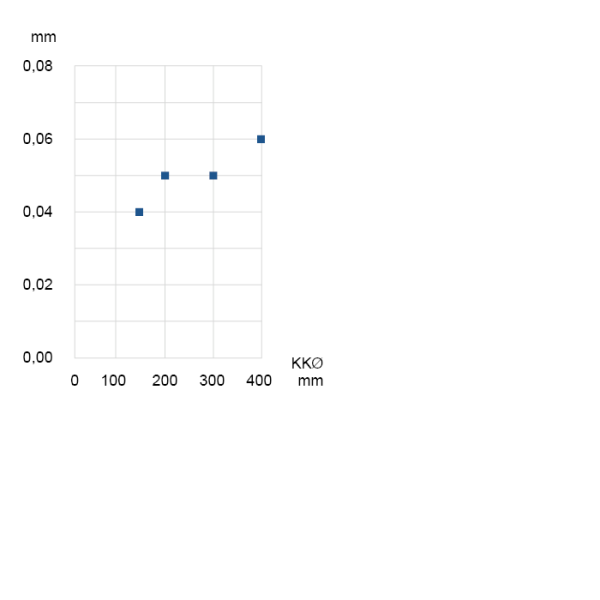

Genauigkeit

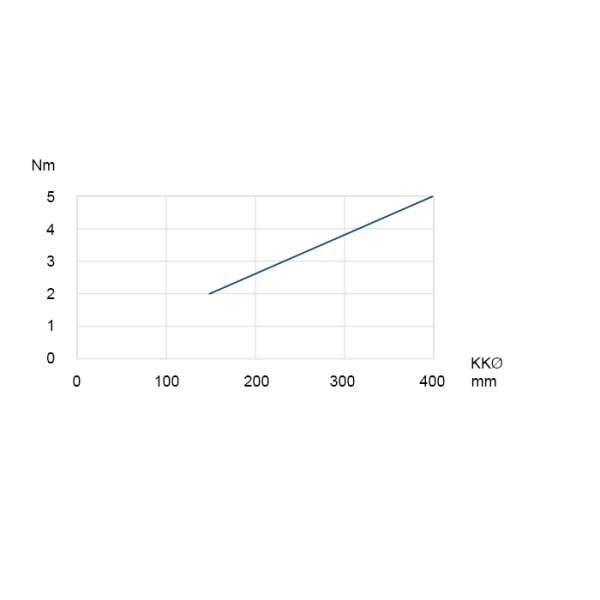

Drehzahl
Steifigkeit
Montage
Preis

Datentabelle

		Tragzahlen kN				Stat. M. kNm
Name	KKØ mm	C_0a	C_0r	C_a	C_r	C_0m	Gewicht kg
LEW4-0150	150	81	32	34	18	2,4	0,27
LEW4-0200	200	109	44	41	21	4,4	0,21
LEW4-0250	250	137	55	45	23	6,9	0,46
LEW4-0300	300	164	66	47	25	9,8	0,55
LEW4-0350	350	192	77	53	28	13,5	0,64
LEW4-0400	400	220	88	59	31	17,6	0,73
