Wälzlager mit geschliffenen Laufbahnen

Kugellager Typ LEL

Name: LEL1.5-0070
Brand: Franke
SKU: 68470A

68470A

Wälzlager mit geschliffenen Laufbahnen Kugellager Typ LEL

Typauswahl

Maß- und Datentabellen

Lagerdurchmesser KK

Sondergrößen auf Anfrage

Stückpreis:		-,- EUR
Preis		-,- EUR

Menge

Beschreibung

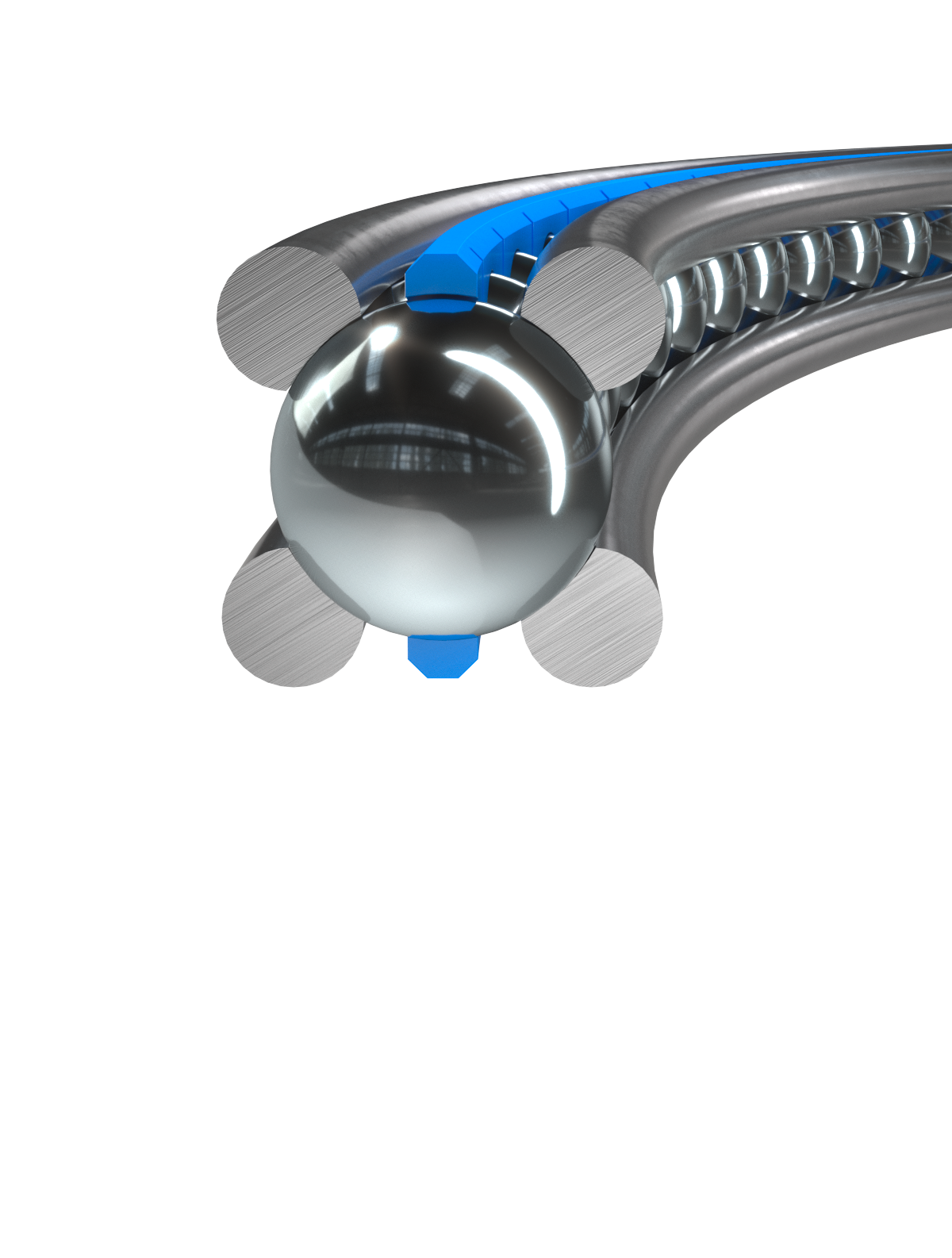

Franke Lagerelemente vom Typ LEL eignen sich für hohe Anforderungen an Laufeigenschaften und Genauigkeit. Sie besitzen aufgrund der gehärteten und CNC-geschliffenen Laufbahn sowie der idealen geometrischen Anpassung von Kugel und Laufbahnradius herausragende Lagereigenschaften.

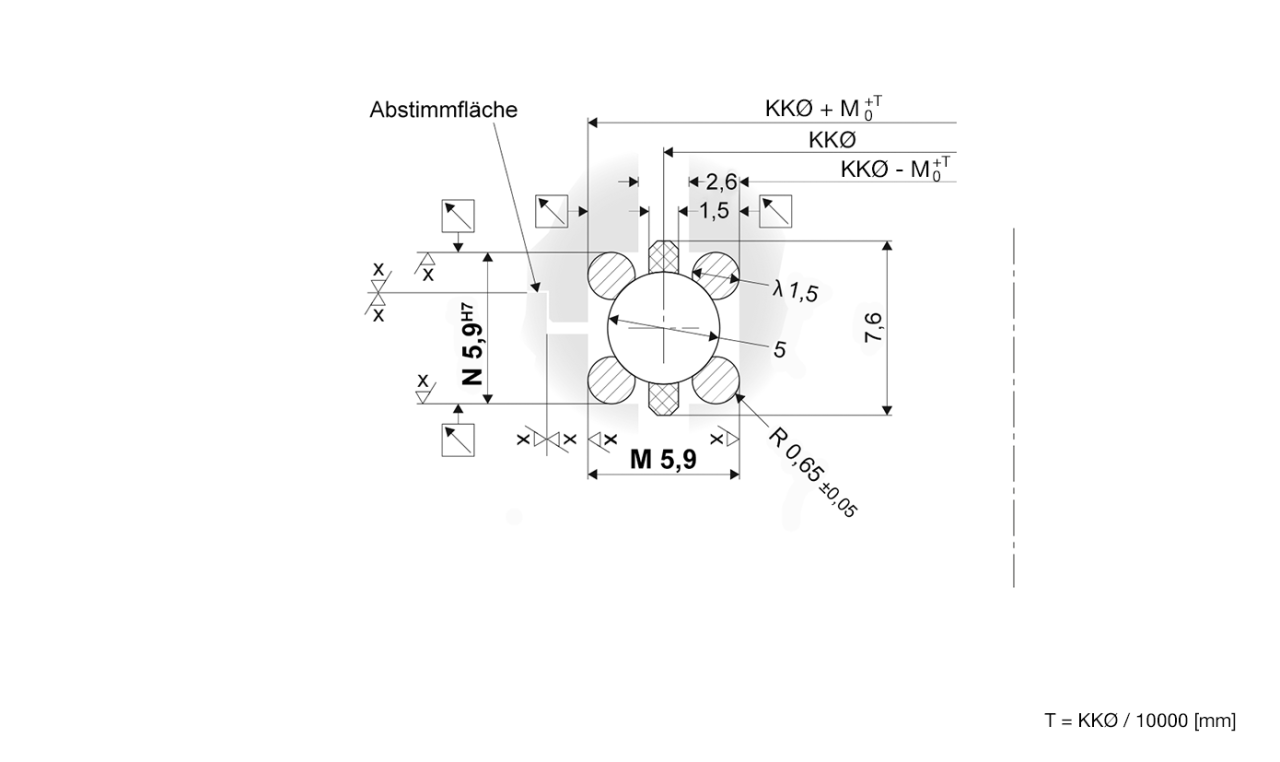

Lagerelemente vom Typ LEL erlauben die höchstmögliche Gestaltungsfreiheit der Lagerung. Der Einbauraum liegt zwischen 5,9 mm und 20,9 mm. Bei besonderen Anforderungen sind Laufringstärken bis 20 mm und Kugelgrößen bis 50 mm möglich.

Werkstoffe

Kugellaufringe: gehärteter und vergüteter Chrom-Sillizium Stahl
Wälzkörper: gehärteter Wälzlagerstahl
Käfig: Polyamid

Einsatztemperatur

–30 °C bis +80 °C, kurzfristig bis +100 °C

Umfangsgeschwindigkeit

Max. 5 m/s, ohne Dichtung max. 10 m/s

Schmierstoff

Klüber Isoflex Topas NCA52 (empfohlen)

Laufruhe

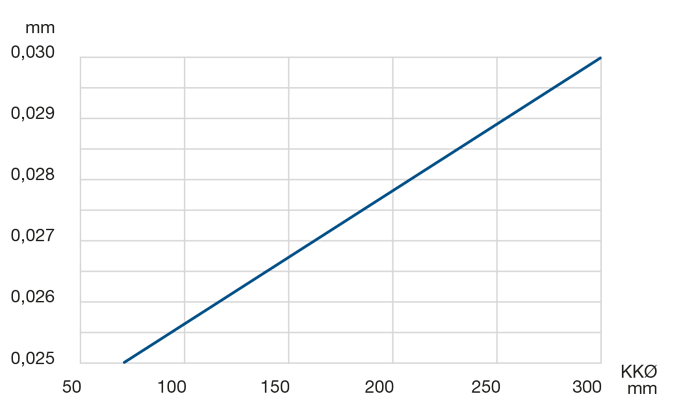

Genauigkeit
Drehzahl
Steifigkeit
Montage
Preis

Datentabelle

		Tragzahlen kN				Stat. M. kNm
Name	KKØ mm	C_0a	C_0r	C_a	C_r	C_0m	Gewicht kg
LEL1.5-0070	70	14	6	8	7	0,2	0,03
LEL1.5-0080	80	16	7	8	7	0,3	0,03
LEL1.5-0090	90	18	8	8	7	0,4	0,04
LEL1.5-0100	100	19	9	9	8	0,5	0,04
LEL1.5-0110	110	21	10	9	8	0,6	0,04
LEL1.5-0120	120	23	11	9	8	0,7	0,05
LEL1.5-0130	130	26	12	10	8	0,8	0,05
LEL1.5-0140	140	28	13	10	9	0,9	0,06
LEL1.5-0150	150	30	14	10	9	1,0	0,06
