Drehtisch Typ LTB
91042A
| Stückpreis: |  |
-,- EUR |
| Preis | |
-,- EUR |
Werkstoffe
Kugellaufringe: gehärteter und vergüteter Chrom-Sillizium Stahl
Wälzkörper: gehärteter Wälzlagerstahl
Schneckenrad: verschleißfeste Bronzelegierung
Schneckenwelle: CK45N gehärtet und geschliffen
Einsatztemperatur
Einbaulage
Schmierstoff
Optionen
| Genauigkeit | |
| Drehzahl | |
| Belastbarkeit | |
| Preis |
Datentabelle

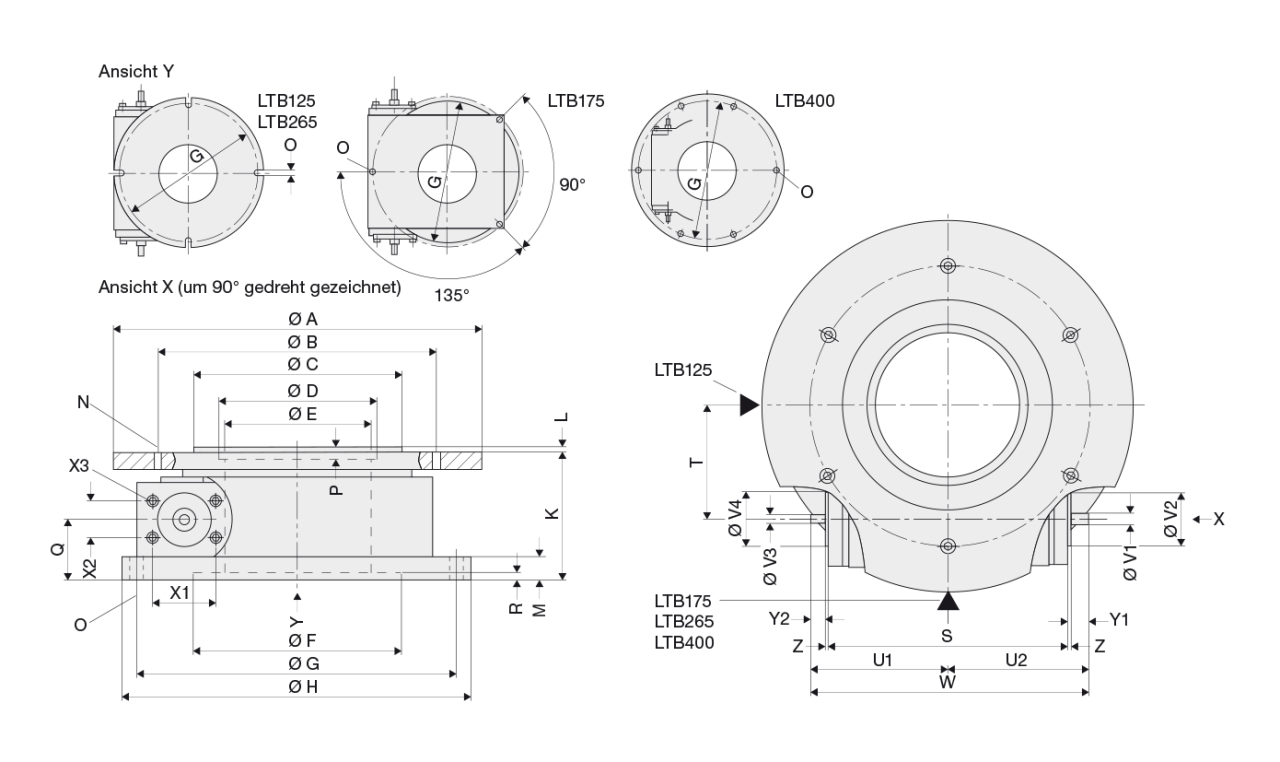

| LTB – Tabelle Teil 1 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Name | Nenn-Ø mm |
Abmessungen mm |
||||||||||
| A | B | Cg6 | DH7 | E | FH7 | G | H | K | L | M | N | |
| LTB125 | 125 | 100 | - | 70 | 70 | 100 | 150 | 165 | 75 | - | 10 | 4xM5 |
| LTB175 | 175 | 126 | - | 102 | 70 | 102 | 178 | - | 82 | - | 12 | 6xM6 |
| LTB265 | 265 | 200 | 150 | - | 105 | 150 | 230 | 250 | 90 | - | 16 | 6xM10 |
| LTB400 | 400 | 340 | 300 | 200 | 190 | 270 | 380 | 400 | 100 | - | 16 | 6xM10 |
| LTB – Tabelle Teil 2 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Name | Nenn-Ø mm |
Tragzahlen kN |
Abmessungen mm |
|||||||||||||
| A | C0 | C | O | P | Q | R | S | T | U1 | U2 | V1 g6 | V2 g6 | V3 g6 | V4 g6 | W | |
| LTB125 | 125 | 0 | 0 | 4x7,0 | 5 | 34 | 5 | 112 | 60 | 67.5 | 67.5 | 0 | 6 | 22 | 6 | 135 |
| LTB175 | 175 | 0 | 0 | 3x6,6 | 4 | 31 | 4 | 152 | 63 | 98 | 98 | 0 | 6 | 52 | 6 | 196 |
| LTB265 | 265 | 0 | 0 | 4x10,0 | - | 43 | 5 | 171 | 81 | 95 | 98 | 0 | 8 | 38 | 6 | 193 |
| LTB400 | 400 | 0 | 0 | 6x11,0 | 5 | 43 | 5 | 229 | 139 | 124 | 127 | 0 | 8 | 38 | 6 | 251 |
| LTB – Tabelle Teil 3 | ||||||
|---|---|---|---|---|---|---|
| Name | Nenn-Ø mm |
Kippmoment Nm |
Eingangsdrehzahl U/min |
Untersetzung | Ausgangsdrehzahl U/min |
Gewicht kg |
| A | C0m | N1 max | i | N2 max | ||
| LTB125 | 125 | 110 | 2500 | 360:1 | 7 | 3 |
| LTB175 | 175 | 140 | 2500 | 360:1 | 7 | 6 |
| LTB265 | 265 | 310 | 2500 | 360:1 | 7 | 10 |
| LTB400 | 400 | 1780 | 2500 | 360:1 | 7 | 27 |
| Leistungsübersicht | LTB125 | LTB175 | LTB265 | LTB400 | ||
|---|---|---|---|---|---|---|
| Untersetzung | 360:1 | 360:1 | 360:1 | 360:1 | ||
| Eingangsdrehmoment | M1max | Nm | 0.7 | 0.9 | 1.5 | 2 |
| Ausgangsdrehmoment | M2max | Nm | 70 | 75 | 160 | 290 |
| Plan-/Rundlaufgenauigkeit | µm | 20 | 20 | 20 | 30 | |
| Positioniergenauigkeit | sec | 80 | 80 | 70 | 50 | |
| Wiederholgenauigkeit | sec | 16 | 14 | 10 | 8 |
