Schrägrollenlager Typ LVG

Name: LVG-0200
Brand: Franke
SKU: 604617

604617

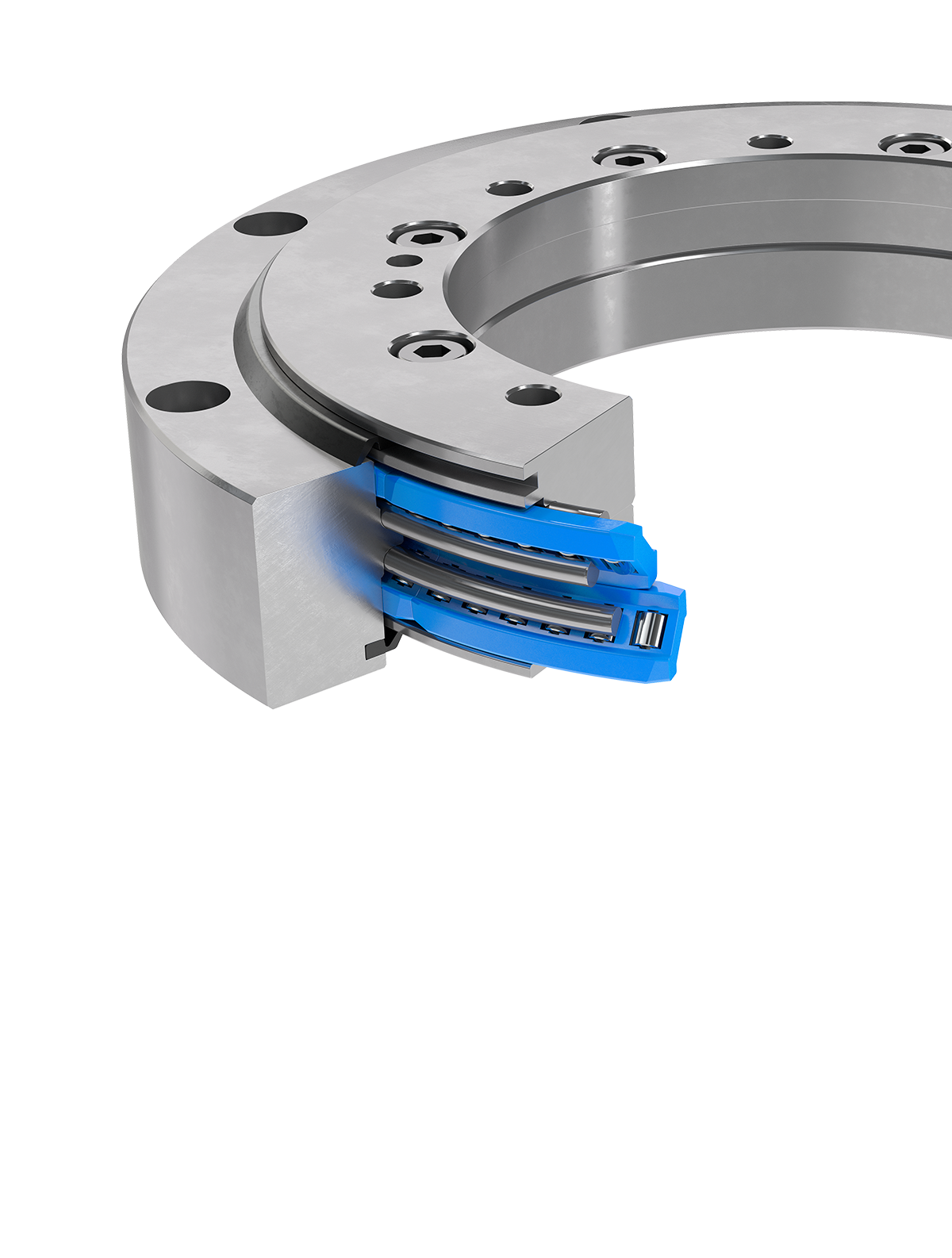

Drehverbindung aus Aluminium, 2-reihig Schrägrollenlager Typ LVG

Lagerdurchmesser KK

Sondergrößen auf Anfrage

Stückpreis:		-,- EUR
Preis		-,- EUR

Menge

Beschreibung

Franke Drehverbindungen vom Typ LVG sind als zweireihige Lager aufgebaute Drehverbindungen mit integrierten Lagerelementen. Sie eignen sich für höchste Umfangsgeschwindigkeiten und Belastungen und überzeugen durch sehr hohe Dynamik und einen sehr geringen Drehwiderstand. LVG Lager sind unempfindlich gegenüber Stößen und Vibrationen. Der niedrige Drehwiderstand und das minimale Losbrechmoment reduzieren die erforderliche Antriebsleistung. Aufgrund der geringen Reibwerte arbeiten LVG Drehverbindungen nahezu wartungsfrei und erreichen eine hohe Lebensdauer. Franke LVG sind 60% leichter als vergleichbare Stahllager.

Werkstoffe

Innen-/Außenring: Aluminium, eloxiert

Kugellaufringe: gehärteter und vergüteter Chrom-Sillizium Stahl

Wälzkörper: gehärteter Wälzlagerstahl

Käfig: Polyamid bzw. Polyoxymethylen

Dichtung: NBR Einsatztemperatur: -20 °C bis +80 °C, kurzfristig bis +100 °C

Umfangsgeschwindigkeit: max. 4 m/s Schmierfett:

Shell Gadus S3 V220 C2

Nachschmierung: über Schmiernippel DIN 3405 mit Gewinde

Einsatztemperatur

–20 °C bis +80 °C, kurzfristig bis +100 °C

Umfangsgeschwindigkeit

Max. 4 m/s

Schmierstoff

Isoflex Topas NCA52

Nachschmierung

Über Schmiernippel nach DIN 3405

Laufruhe
Belastbarkeit
Drehzahl
Steifigkeit
Gewicht
Preis

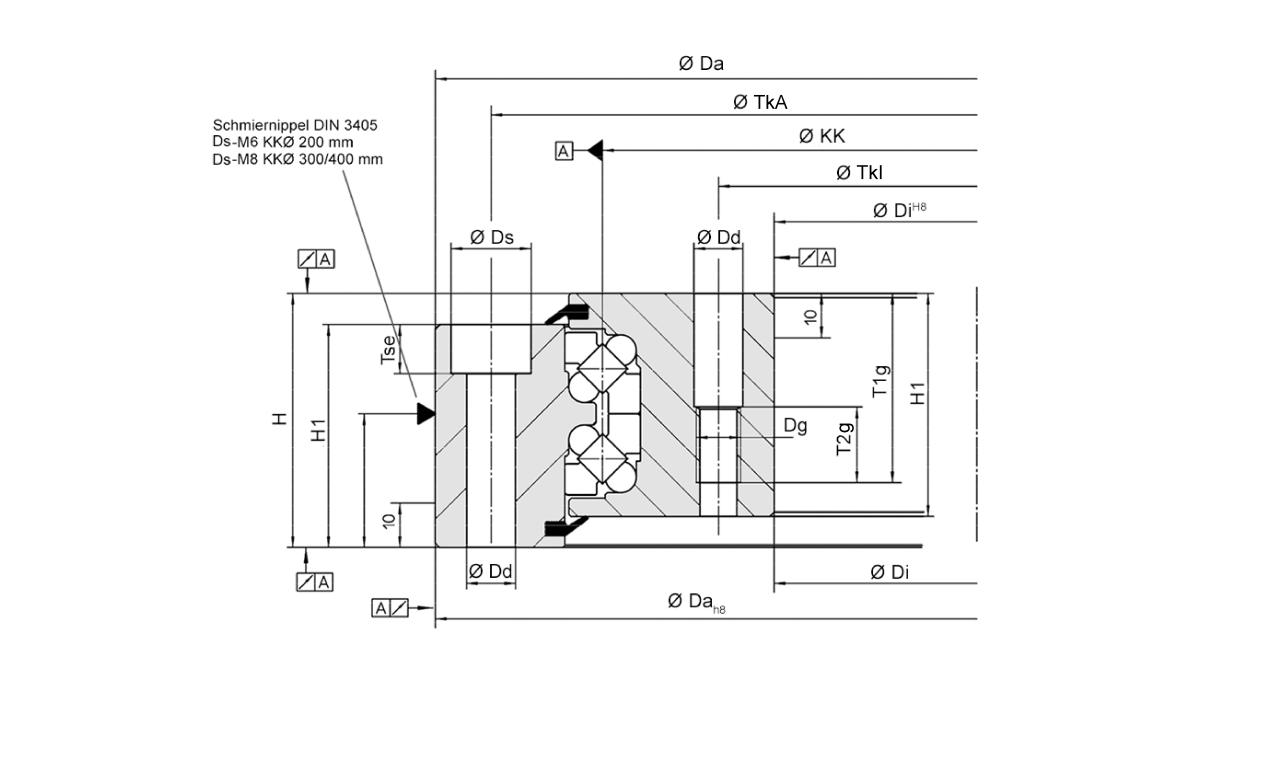

Datentabelle

		Abmessungen mm												Befestigung je Ring
Name	KKØ mm	Ds	Dd	H	H1	Dg	Tse	T1g	T2g	Da_h8	Di^H8	TkA	TkI
LVG-0200	200	15	9	47	40	M8	9	35	15	262	140	243	159	8
LVG-0300	300	18	11	57	50	M10	11	43	17	375	223	350	248	14
LVG-0400	400	18	11	57	50	M10	11	43	17	475	323	450	348	14
