Drehverbindungen aus Kunststoff, außenverzahnt,
Kugellager Typ LVL
Franke Drehverbindungen des Typs LVL überzeugen durch leichte Kunststoffgehäuse mit Außenverzahnung.
Beschreibung
Franke Drehverbindungen vom Typ LVL sind einbaufertige Drehverbindungen mit Gehäuseringen aus Kunststoff (POM), integrierten Lagerelementen und einer Außenverzahnung. Franke LVL eignen sich für mittlere Drehgeschwindigkeiten und Genauigkeiten. Ausgelegt als 4-Punkt-Lager nehmen sie gleich hohe Belastungen aus allen Richtungen auf und sind unempfindlich gegenüber Stößen und Vibrationen. LVL Drehverbindungen sind unempfindlich gegenüber Umgebungseinflüssen und auch in der Lebensmitteltechnik und in der Pharmazie einsetzbar.
BITTE BEACHTEN SIE: Drehverbindungen aus Kunststoff sind ab Stückzahlen von >20 Stück erhältlich. Bei kleineren Stückzahlen bieten wir Ihnen Drehverbindungen mit Gehäuseringen aus 3D-Druck an. Auf Wunsch auch angepasst an Ihre weiterführende Konstruktion. Wir beraten Sie gerne!
Eigenschaften - Bewertung
| Laufruhe | |
| Belastbarkeit | |
| Drehzahl | |
| Steifigkeit | |
| Gewicht | |
| Preis |
Technische Daten
Werkstoff
Innen-/Außenring: Polyoxymethylen (POM)
Kugellaufringe: Niro Stahl (1.4310)
Wälzkörper: Niro Stahl
Käfig: Polyamid (PA12)
Verzahnung
DIN 3967, Qualität 8e25, geradverzahnt, Modul siehe Tabelle
Einsatztemperatur
–10 °C bis +80 °C, kurzfristig bis +100 °C
Umfangsgeschwindigkeit
Max. 4 m/s
Schmierstoff
Klüber UH1 14-151
Nachschmierung
Über Schmiernippel nach DIN 3405
Technische Informationen
Datentabellen
Daten vergleichen und Lastfälle berechnen
| LVL Tabelle Teil 1 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Name | KKØ mm |
Abmessungen mm |
Befestigung je Ring | |||||||
| do | Dd | DiH8 | H | HA | HI | TkA | TkI | |||
| LVL-0100 | 100 | 160 | 6,6 | 50 | 24 | 20 | 23 | 135 | 65 | 6x |
| LVL-0150 | 150 | 210 | 6,6 | 100 | 24 | 20 | 23 | 185 | 115 | 8x |
| LVL-0200 | 200 | 260 | 6,6 | 150 | 24 | 20 | 23 | 235 | 165 | 8x |
| LVL Tabelle Teil 2 | MeinFranke | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Name | KKØ mm |
Tragzahlen kN |
Stat. M. kNm |
Verzahnung | Gewicht kg |
CAD-Download Lastfall berechnen |
||||
| C0a | C0r | Ca | Cr | C0m | Modul m | Anzahl Zähne | ||||
| LVL-0100 | 100 | 5,6 | 2,0 | 5,6 | 2,0 | 0,07 | 2 | 80 | 0,5 |
Jetzt anmelden, um Zugang |
| LVL-0150 | 150 | 8,1 | 2,9 | 8,1 | 2,9 | 0,14 | 2 | 105 | 0,8 | |
| LVL-0200 | 200 | 10,6 | 3,8 | 10,6 | 3,8 | 0,25 | 2 | 130 | 1,0 | |
| Lagerdurchmesser KK∅ |
| Befestigung je Ring Stat. Tragzahl C0 ax. Stat. Tragzahl C0 rad. Dyn. Tragzahl C ax. Dyn. Tragzahl C rad. Stat. Moment C0m Gewicht Verfügbar |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

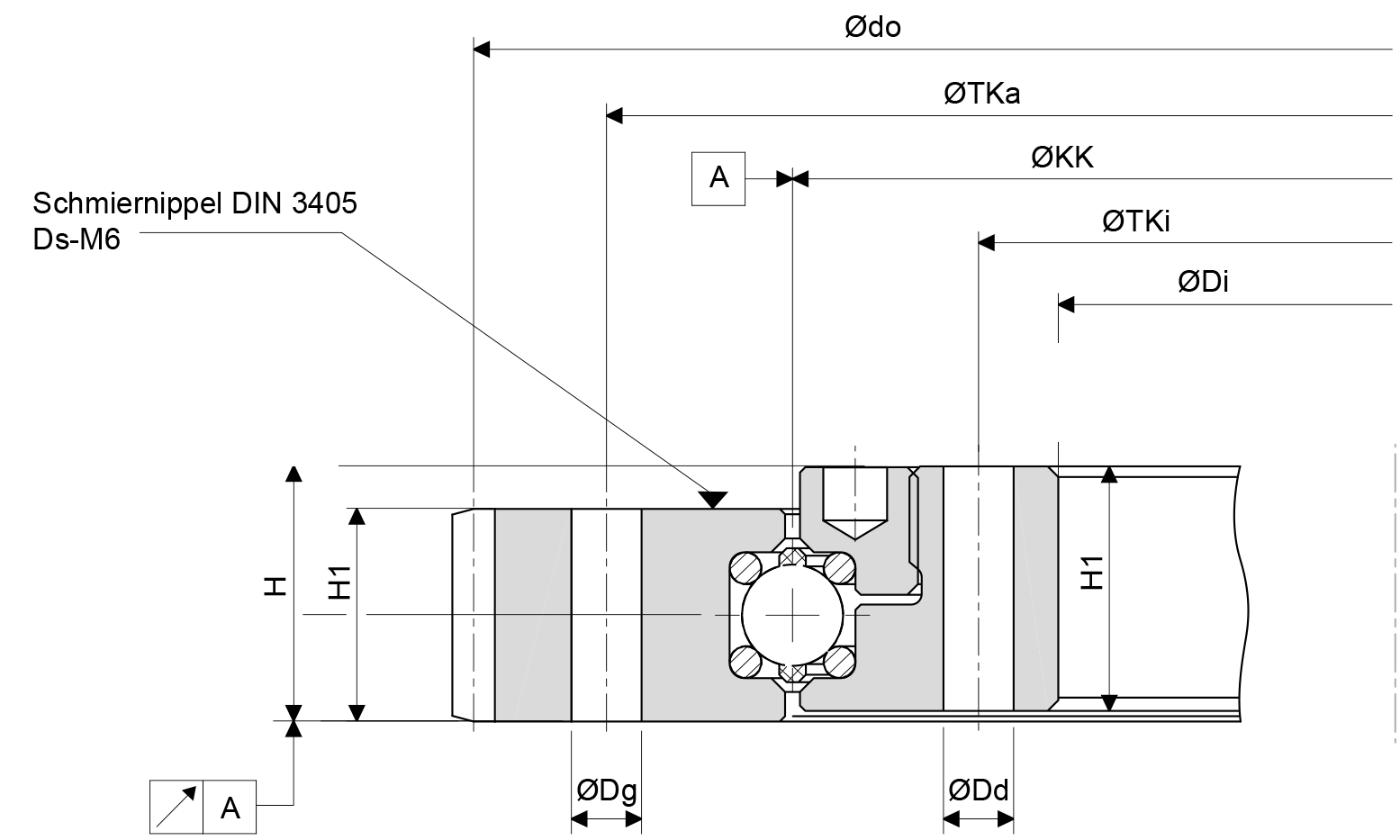

| Technische Zeichnung |
| Diagramme |
| Datenblatt (PDF) |
Für CAD-Daten, Berechnung und Online-Shop bei MeinFranke anmelden
