Drehverbindungen aus Kunststoff (POM), Zahnriemen verzahnt,
Typ LVM
5% Rabatt
auf Ihre erste Online-Bestellung!
Franke Drehverbindungen des Typs LVM bieten alle Vorzüge der Drahtwälzlagertechnologie vereint in einem leichten Kunststoffgehäuse mit Zahnriemenverzahnung.
Beschreibung
Franke Drehverbindungen vom Typ LVM sind einbaufertige Drehverbindungen mit Gehäuseringen aus Kunststoff (POM), integrierten Lagerelementen und einer Zahnriemenverzahnung. Franke LVM eignen sich für mittlere Drehgeschwindigkeiten und Genauigkeiten. Ausgelegt als 4-Punkt-Lager nehmen sie gleich hohe Belastungen aus allen Richtungen auf und sind unempfindlich gegenüber Stößen und Vibrationen. LVM Drehverbindungen sind unempfindlich gegenüber Umgebungseinflüssen und auch in der Lebensmitteltechnik und in der Pharmazie einsetzbar.
Drehverbindungen aus Kunststoff sind ab Stückzahlen von >20 Stück erhältlich. Bei kleineren Stückzahlen bieten wir Ihnen Drehverbindungen mit Gehäuseringen aus 3D-Druck an. Auf Wunsch auch angepasst an Ihre weiterführende Konstruktion. Wir beraten Sie gerne!
Eigenschaften - Bewertung
| Laufruhe | |
| Belastbarkeit | |
| Drehzahl | |
| Steifigkeit | |
| Gewicht | |
| Preis |
Technische Daten
Werkstoff
Innen-/Außenring: Polyoxymethylen (POM)
Kugellaufringe: Niro Stahl (1.4310)
Wälzkörper: Niro Stahl
Käfig: Polyamid (PA12)
Verzahnung
AT-10
Einsatztemperatur
–10 °C bis +80 °C, kurzfristig bis +100 °C
Umfangsgeschwindigkeit
Max. 4 m/s
Schmierstoff
Klüber UH1 14-151
Nachschmierung
Über Schmiernippel nach DIN 3405
Technische Informationen
Datentabellen
Daten vergleichen und Lastfälle berechnen
| LVM Tabelle Teil 1 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Name | KKØ mm |
Abmessungen mm |
Befestigung je Ring | |||||||
| Dd | DiH8 | dw | H | HA | HI | TkA | TkI | |||
| LVM-0100 | 100 | 6,6 | 50 | 159,15 | 24 | 20 | 23 | 135 | 65 | 6x |
| LVM-0150 | 150 | 6,6 | 100 | 216,60 | 24 | 20 | 23 | 185 | 115 | 8x |
| LVM-0200 | 200 | 6,6 | 150 | 261,00 | 24 | 20 | 23 | 235 | 165 | 8x |
| LVM Tabelle Teil 2 | MeinFranke | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Name | KKØ mm |
Tragzahlen kN |
Stat. M. kNm |
Wirkkreisdurchmesser mm |
Gewicht kg |
CAD-Download Lastfall berechnen |
||||
| C0a | C0r | Ca | Cr | C0m | AT10 | z | ||||
| LVM-0100 | 100 | 5,6 | 2,0 | 5,6 | 2,0 | 0,07 | 157,30 | 52 | 0,5 |
Jetzt anmelden, um Zugang |
| LVM-0150 | 150 | 8,1 | 2,9 | 8,1 | 2,9 | 0,14 | 214,60 | 68 | 0,8 | |
| LVM-0200 | 200 | 10,6 | 3,8 | 10,6 | 3,8 | 0,25 | 259,55 | 83 | 1,0 | |
| Lagerdurchmesser KK∅ |
| Befestigung je Ring Stat. Tragzahl C0 ax. Stat. Tragzahl C0 rad. Dyn. Tragzahl C ax. Dyn. Tragzahl C rad. Stat. Moment C0m Gewicht Verfügbar |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

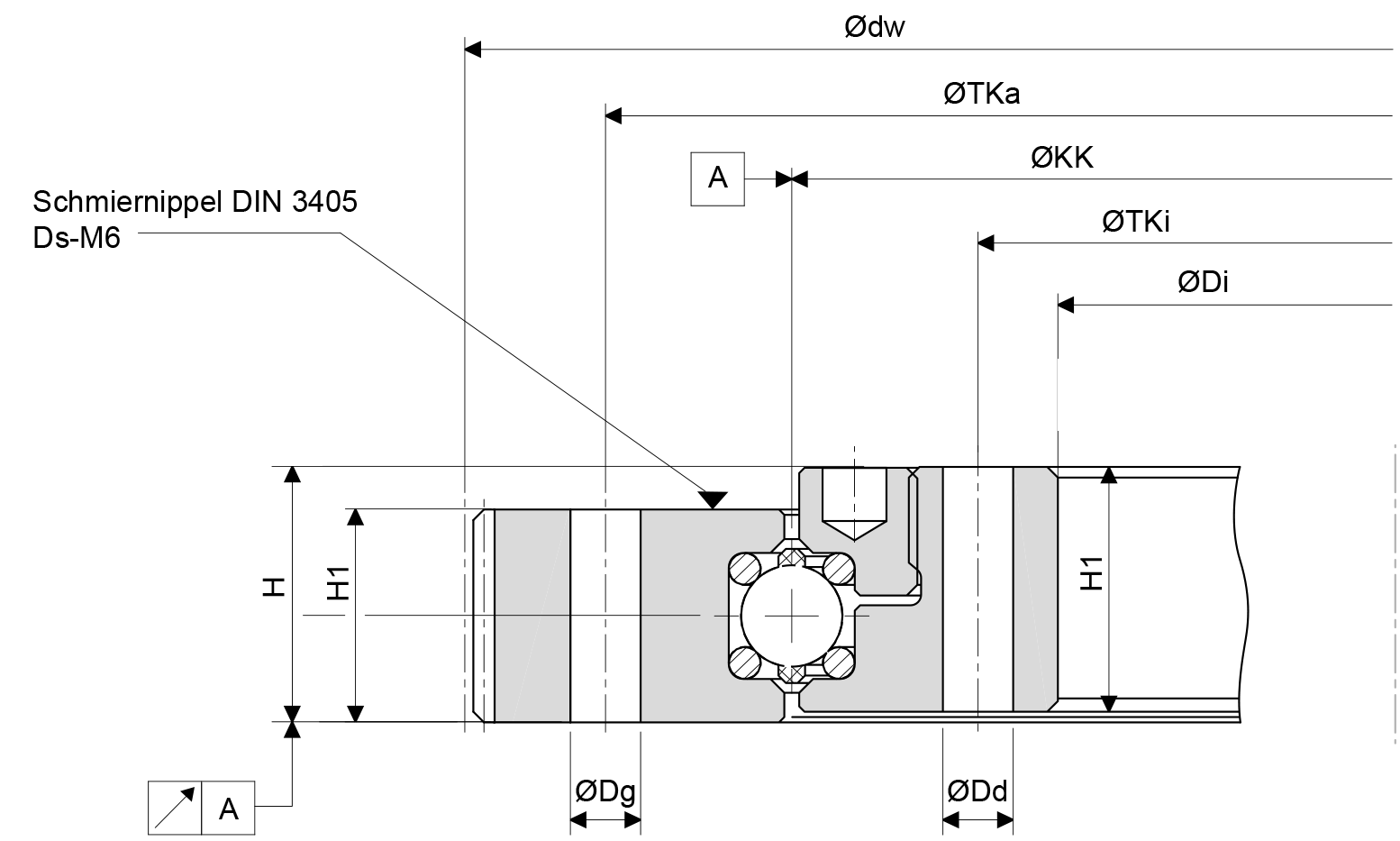

| Technische Zeichnung |
| Diagramme |
| Datenblatt (PDF) |
