Drehverbindung aus Aluminium
außen verzahnt
Typ LVE

Produktbild Drehverbindung aus Aluminium außen verzahnt Typ LVE

5% Rabatt
auf Ihre erste Online-Bestellung!

Beschreibung

Franke Drehverbindungen vom Typ LVE sind Drehverbindungen mit Zahnriemenverzahnung, Gehäuseringen aus Aluminium und integrierten Lagerelementen. Franke Drehverbindungen vom Typ LVE eignen sich für mittlere Drehgeschwindigkeiten und Genauigkeiten. Sie überzeugen durch ihr geringes Gewicht und sind kurzfristig, zum Teil sogar ab Lager lieferbar. Ausgelegt als 4-Punkt-Lager nehmen sie gleich hohe Belastungen aus allen Richtungen auf und sind unempfindlich gegenüber Stößen und Vibrationen. Die Drehverbindungen sind beidseitig abgedichtet und spielfrei mit Vorspannung eingestellt.

Eigenschaften - Bewertung

Laufruhe
Belastbarkeit
Drehzahl
Steifigkeit
Gewicht
Preis

Technische Daten

Werkstoff

Innen-/Außenring: Aluminium, eloxiert
Kugellaufringe: gehärteter und vergüteter Chrom-Sillizium Stahl
Wälzkörper: gehärteter Wälzlagerstahl
Käfig: Polyamid bzw. thermoplastisches Polyurethan
Dichtung: NBR

Verzahnung

AT10

Einsatztemperatur

–20 °C bis +80 °C, kurzfristig bis +100 °C

Umfangsgeschwindigkeit

Max. 5 m/s, ohne Dichtung max. 10 m/s

Schmierstoff

Shell Gadus S3 V220 C2

Nachschmierung

Über Schmiernippel nach DIN 3405

Technische Informationen


Datentabellen

Daten vergleichen und Lastfälle berechnen

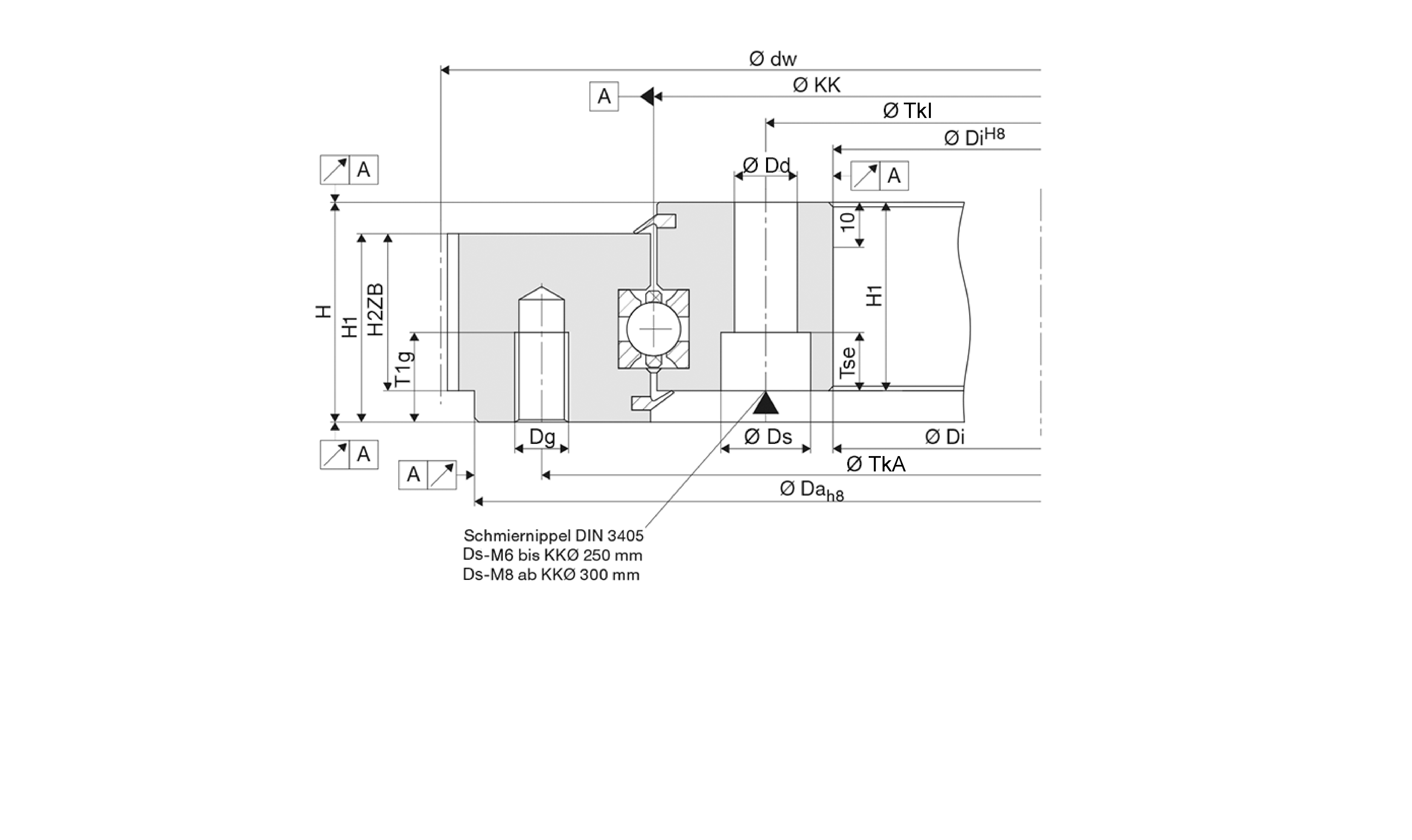

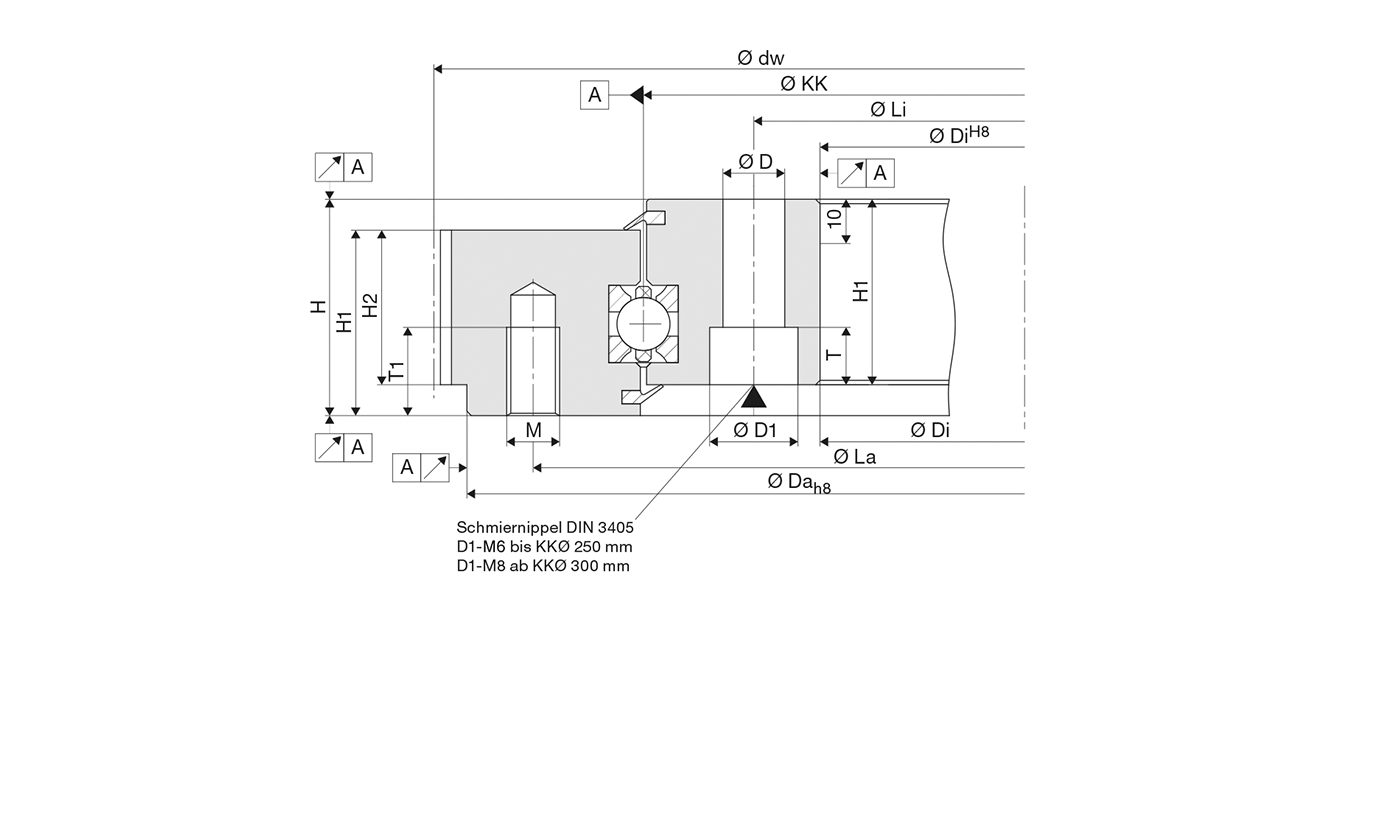

Technische Zeichnung LVE
LVE Tabelle Teil 1
Name KKØ
mm
Abmessungen
mm
Befestigung je Ring
Ds Dd H H1 H2ZB Dg dw Tse T1g Dah8 DiH8 TkA TkI
LVE-0100 100 11 6,6 34+/-0,4 27 22 M 6 160 6,8 10 150 50 135 65 6x
LVE-0150 150 11 6,6 34+/-0,4 27 22 M 6 210 6,8 10 200 100 185 115 6x
LVE-0200 200 11 6,6 34+/-0,4 27 22 M 6 260 6,8 10 250 150 235 165 8x
LVE-0250 250 11 6,6 34+/-0,4 27 22 M 6 320 6,8 10 300 200 285 215 10x
LVE-0300 300 15 9,0 38+/-0,4 31 26 M 8 372 9,0 15 360 240 340 260 12x
LVE-0350 350 15 9,0 38+/-0,4 31 26 M 8 423 9,0 15 410 290 390 310 14x
LVE-0400 400 18 11,0 44+/-0,5 37 32 M 10 483 11,0 15 470 330 445 355 14x
LVE-0450 450 18 11,0 44+/-0,6 37 32 M 10 534 11,0 15 520 380 495 405 14x
LVE-0500 500 20 14,0 49+/-0,5 42 35 M 12 594 13,0 20 580 420 550 450 14x
LVE-0600 600 20 14,0 49+/-0,5 42 35 M 12 693 13,0 20 680 520 650 550 16x
LVE-0700 700 20 14,0 53+/-0,5 45 38 M 12 808 13,0 20 790 610 750 650 22x
LVE-0800 800 20 14,0 53+/-0,5 45 38 M 12 920 13,0 20 890 710 850 750 24x
LVE-0900 900 20 14,0 53+/-0,7 45 38 M 12 1020 13,0 20 990 810 950 850 24x
LVE-1000 1000 20 14,0 53+/-0,7 45 38 M 12 1120 13,0 20 1090 910 1050 950 26x
LVE-1200 1200 26 18,0 60+/-0,5 52 44 M 16 1320 17,5 25 1300 1100 1265 1135 30x
LVE-1400 1400 26 18,0 60+/-0,5 52 44 M 16 1520 17,5 25 1500 1300 1465 1335 36x
LVE-1600 1600 26 18,0 90+/-0,5 82 69 M 16 1752 17,5 25 1730 1470 1685 1515 42x
LVE-1800 1800 26 18,0 90+/-0,5 82 69 M 16 1956 17,5 25 1930 1670 1885 1715 46x
LVE Tabelle Teil 2 MeinFranke
Name KKØ
mm
Tragzahlen
kN
Stat. M.
kNm
Wirkkreis­durchmesser
mm
Gewicht
kg
CAD-Download
Lastfall berechnen
C0a C0r Ca Cr C0m AT10 z
LVE-0100 100 54 25 18 15 1,27 165,52 52 1,2

Jetzt anmelden, um Zugang
zu MeinFranke zu erhalten.

LVE-0150 150 82 39 21 18 2,90 216,45 68 1,8
LVE-0200 200 110 52 23 20 5,18 264,20 83 2,4
LVE-0250 250 138 65 25 22 8,12 324,68 102 3,0
LVE-0300 300 168 79 27 24 11,89 378,79 119 5,0
LVE-0350 350 196 92 29 25 16,18 429,72 135 5,8
LVE-0400 400 419 197 51 44 39,47 490,20 154 9,5
LVE-0450 450 477 225 54 47 50,52 541,13 170 10,7
LVE-0500 500 530 250 56 49 62,36 598,42 188 15,1
LVE-0600 600 636 299 60 52 89,80 700,28 220 18,2
LVE-0700 700 742 349 64 55 122,21 814,87 256 25,9
LVE-0800 800 848 399 67 58 159,61 929,47 292 29,6
LVE-0900 900 954 449 70 60 202,00 1.028,14 323 33,3
LVE-1000 1000 1065 501 73 63 250,50 1.126,82 354 37,0
LVE-1200 1200 1677 789 94 81 473,39 1.330,54 418 59,9
LVE-1400 1400 1956 920 99 86 644,27 1.527,89 480 69,9
LVE-1600 1600 1984 933 140 121 747,10 1.763,44 554 161,0
LVE-1800 1800 2234 1050 146 126 946,00 1.967,16 618 181,0
Drehwiderstand
Diagramm Drehwiderstand LVE
Rund- und Planlaufgenauigkeit
Diagramm Rund- und Planlaufgenauigkeit LVE
Lagerdurchmesser KK∅
Befestigung je Ring Stat. Tragzahl C0 ax. Stat. Tragzahl C0 rad. Dyn. Tragzahl C ax. Dyn. Tragzahl C rad. Stat. Moment C0m Gewicht Verfügbar
