Linearführung Doppelschiene
NIRO Low Cost
Typ FDG-K

FDG-K

Beschreibung

Franke FDG-Linearführungen sind für lineare Bewegungsaufgaben in nahezu allen Branchen geeignet. Sie überzeugen insbesondere bei kostensensitiven Anwendungen in rauer Umgebung und mit reduzierten Ansprüchen an die Belastbarkeit. Schienenelemente können in einer Länge von 200 mm bis 4000 mm gefertigt und endlos gekoppelt werden.

Charakteristika

Laufrolle Kugellager
Laufbahn NIRO Stahl

Eigenschaften - Bewertung

Belastbarkeit
Dynamik
Korrosionsbest.
Amagnetisch
Schmiermittelfrei
Preis

Technische Daten

Hublänge

Einteilig von 200 mm bis 4000 mm, endlos koppelbar

Werkstoff

Kassettenplatte, Rollenschuhe,
Schienenkörper: Aluminium, eloxiert
Laufbahnen: NIRO Stahl
Laufrollen: NIRO Wälzlagerstahl

Einsatztemperatur

−20 °C bis +80 °C

Maximalgeschwindigkeit

10 m/s

Einbaulage

Beliebig

Schmierung

Lebensdauergeschmiert, wartungsfrei


Datentabellen

Daten vergleichen und Lastfälle berechnen
FDG-K
Größe Abmessungen
(mm)
Best. Nr.
A L H B1 B2 D D2 E1
12 37 64 19 12,00 12,50 3,4 M 4 25 84494LN
15 47 78 24 15,50 15,75 4,5 M 5 30 84396LN
20 63 92 30 21,00 21,00 5,5 M 6 40 84441LN
25 70 98 36 23,00 23,50 6,6 M 8 45 84363LN
35 100 135 48 32,00 34,00 9,0 M 10 62 84364LN
45 120 165 60 45,00 37,50 11,0 M 12 80 84365LN




FDG-K
Größe

Abmessungen
(mm)
Best. Nr.
E2 H1 H2 H3 H4 L2 L3 T T1
12 30 14,7 4,0 1,4 5,5 10 40 5,5 8 84494LN
15 38 18,7 5,0 2,0 8,0 10 60 6,0 10 84396LN
20 53 22,6 7,0 2,0 11,0 10 60 8,0 12 84441LN
25 57 27,0 8,5 2,5 13,0 10 60 10,0 16 84363LN
35 82 37,0 10,5 3,5 20,0 12 80 11,5 20 84364LN
45 100 46,0 13,5 4,0 22,0 16 105 14,5 24 84365LN




Tragzahlen, Gewicht, Länge
Größe Tragzahlen
N
Momententragzahlen Kassette
Nm
Gewicht
kg
Best. Nr. CAD
Cadenas
Lastfall
berechnen
C C0 M0cx Mcx M0cy/M0cz Mcy/Mcz RSP ESP/m
12 620 170 1,6 5,7 2,4 8,9 0,09 0,40 84494LN
15 700 230 2,4 7,5 4,0 12,0 0,17 0,80 84396LN
20 940 300 4,0 13,0 6,0 19,0 0,35 1,30 84441LN
25 1500 700 11,0 23,0 15,0 32,0 0,50 1,60 84363LN
35 3100 1400 32,0 72,0 42,0 95,0 1,40 2,60 84364LN
45 6300 2700 86,0 200,0 103,0 238,0 2,50 4,50 84365LN
Typ und Größe
Dyn. Tragzahl C Stat. Tragzahl C0 rad. Momenttragzahl M0CX MCX M0CX/M0CZ M0CY/M0CZ Gewicht Kassette Gewicht Schiene pro m
CAD Cadenas

Lastfall berechnen
{{(idx +1)}}
{{ fi.description }}
{{ fi.name }}
{{ fi.firstParameter }}

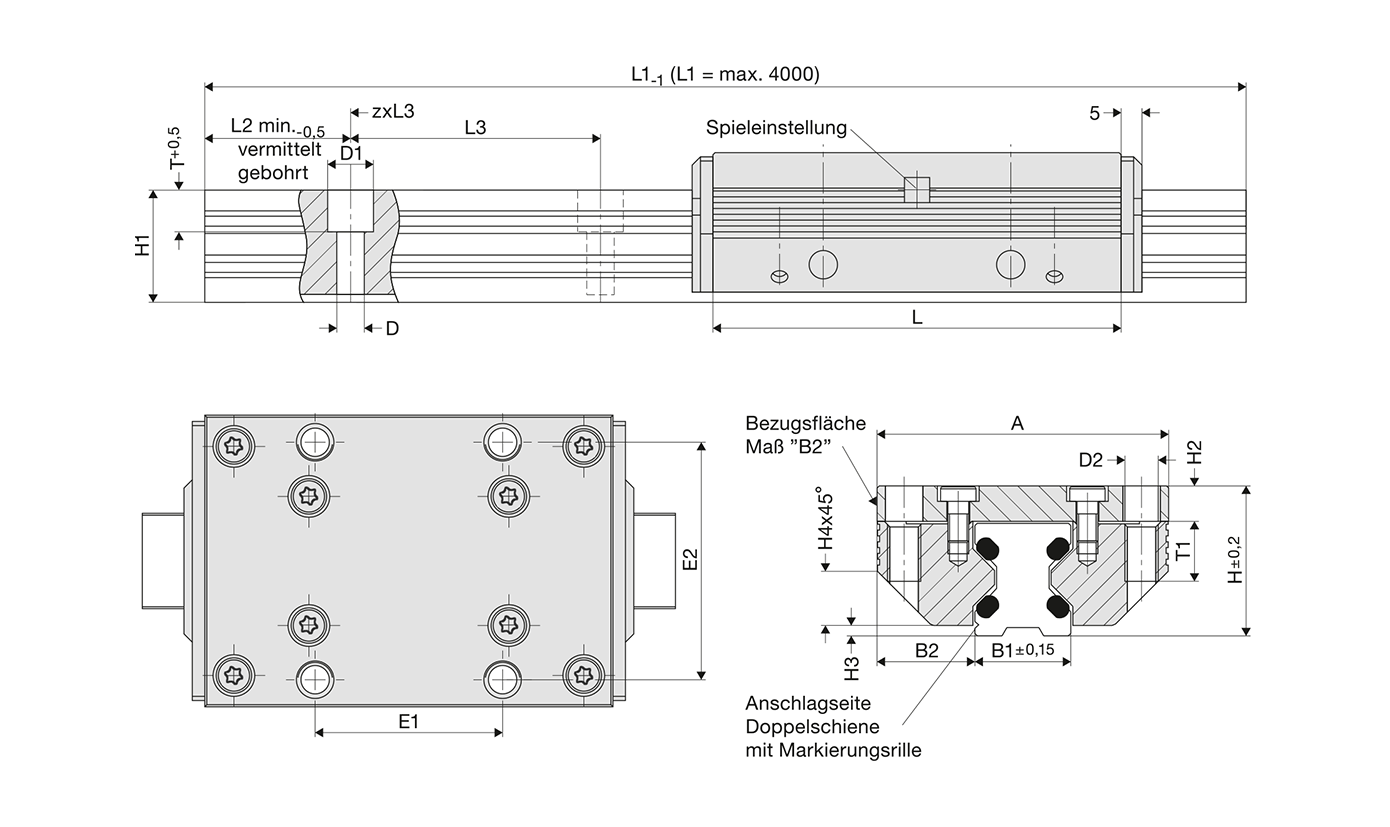

Technische Zeichnung
