Das Franke-Prinzip beim Wälzlager
Mit vier Drähten zur besseren Konstruktion

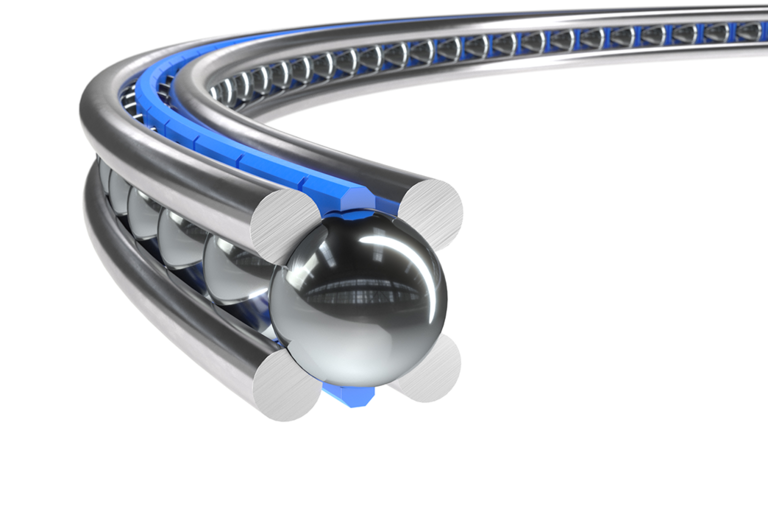

Der entscheidende Unterschied zwischen einem gewöhnlichen Kugellager und einem Franke Drahtwälzlager liegt in den Laufringen. Beim Drahtwälzlager rollen die Wälzkörper nicht auf massiven Gehäuseringen, sondern auf filigranen Drähten. Die Flexibilität des Franke-Prinzip erlaubt es, freier und einfacher zu konstruieren, um bessere Produkte zu entwickeln.
Leichter und kompakter
geht es nicht
Bei einem Drahtwälzlager übernehmen hochbelastbare Laufringe aus Draht die Funktion der Lagerung. Das spart Gewicht und Raum. Durch die freie Materialwahl und die freie Gestaltung der umschließenden Konstruktion kann zudem beim Gesamtprodukt das Gewicht stark reduziert werden.
Läuft präzise.
Und läuft präzise.
Und läuft präzise.
Die Laufbahnen der Wälzkörper sind beim Drahtwälzlager präzise an den Durchmesser der Wälzkörper angepasst. Das sorgt für optimale Funktionseigenschaften und garantiert sowohl einen präzisen Lauf als auch eine lange Lebensdauer.
Schock- und stoßelastisch
Die Laufringe von Franke Drahtwälzlager sind aus gehärtetem Federstahl gefertigt. Stöße und Vibrationen werden durch sie abgefedert. Das Ergebnis: eine hohe Resistenz gegen solche Störeinflüsse.
Gleicht Verformungen aus
Leichte Verformungen der umschließenden Konstruktionen, beispielsweise durch Temperaturänderungen, werden vom flexiblen Franke Lagerelement ausgeglichen. Wo andere Wälzlager ausfallen, rollt das Drahtwälzlager von Franke weiter.
Kein Lagerspiel. Drehwiderstand einstellbar.
Steht bei Ihrer Anwendung die Dynamik oder die Präzision im Vordergrund? Oder muss ein guter Kompromiss gefunden werden? Der Drehwiderstand ist bei unserem Wälzlager einstellbar. Passend zur Anwendung. Zu jedem Zeitpunkt.
Möglichkeiten
statt
Vorgaben
Franke Lagerelemente finden in den verschiedensten Konstruktionen Platz. Die Anforderungen an die umschließende Konstruktion sind gering, denn sie ist den Belastungen nicht direkt ausgesetzt. Die Hauptlast übernimmt das Drahtwälzlager. So können Sie die ideale Form und das ideale Material Ihrer weiterführenden Konstruktion nahezu frei bestimmen.
Alles, was Sie sich wünschen.
Nur das, was Sie brauchen.
Sie können von Franke nur die Lagerelemente beziehen oder einbaufertige Drehverbindungen. Auf Wunsch in kundenspezifischer Ausführung, mit Verzahnung oder mit integriertem Torque-Motor.
Lagerelemente
Alles, was Sie für Ihre Produktlösung mit Drahtwälzlager benötigen, ist ein Franke Lagerelement. Franke Lagerelemente können direkt in Ihre Konstruktion integriert werden. Die Montage kann ohne Weiteres selbst vorgenommen werden. Das Lagerelement kann in Form und Material hochindividuell auf Ihrer Anforderungen angepasst werden, beispielsweise durch die Wahl amagnetischer Keramikwälzkörper.
Drehverbindungen

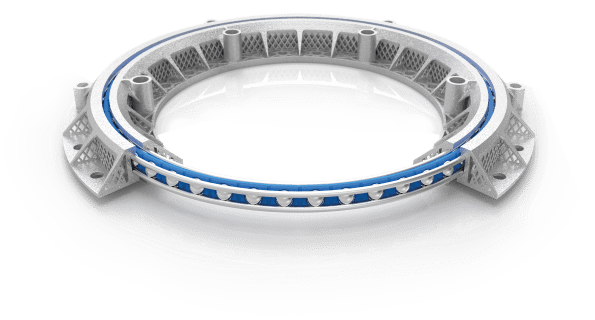

Nach Bedarf konzipieren und fertigen wir für Sie auch komplette Drehverbindungen. Diese können noch einfacher montiert werden als Lagerelemente. Franke Drehverbindungen sind in jeder Größe, mit individuellen Bohrungen und Verzahnungen und in zahlreichen Materialien wie beispielsweise Aluminium, Niro-Stahl, Karbon oder als 3D-gedrucktes Gehäuse erhältlich.
Drehtische/-systeme
Sie möchten am liebsten eine Komplettlösung aus einer Hand? Franke bietet komplette kundenspezifisch gestaltete Positionier- und Antriebseinheiten, optional mit Näherungsschalter, Kupplung und Motor. Systeme mit Direktantrieb sind eine besondere Stärke von Franke. Sie werden beispielsweise in vielen Computertomographen renommierter Hersteller eingesetzt.
Superindividuell
Franke Drahtwälzlager besitzen Superkräfte – wenn Sie es wünschen:
amagnetisch
lebensmittelverträglich
hochdynamisch
schmierstofffrei
reinraumgeeignet
extrem kälte- und hitzebeständig
korrosionsbeständig
superleicht
Wälzkörper
Kugel
Zylinderrolle
Wälzkörpermaterial
Stahl
Niro
Keramik
Beschichtungen (ATC)
Laufringgeometrie
Geschliffene
Laufbahnen
Profilierte
Laufbahnen
Dünnringlager
Rollenlager
Vierpunktlager
Schrägkugellager
Laufringmaterial
Gehärteter
Federstahl
Niro
Amagnetisch
Beschichtungen (Dicronite, FE-Zn)
Käfige
Standardkäfig
Bandkäfig
Kammkäfig
Flachkäfig
Rollenkäfig
Käfigsegment
Käfigmaterial
Kunststoff
PEEK
Teflon
Hartgewebe
Niro
Messing
Schmierstoffe
Standardschmierstoff
Lebensmitteltauglich
Spezialschmierstoff
Schmierstofffrei
Umschließende Konstruktion
Freie Gestaltung – Beispiele
Freie Werkstoffwahl – Beispiele
Stahl
Niro
Guss
Aluminium
Bronze
Kunststoff
Karbon
Sonderbeschichtungen
Eloxiert
Harteloxiert
Zink-Eisen
Chemisch-Nickel
Brüniert
Galvanisch
phosphatiert
SurTec
Verzahnungen
Außenring
verzahnt
Innenring
verzahnt
Innen- und
Außenring verzahnt
Verzahnungsarten
Geradverzahnung
Schrägverzahnung
Zahnriemen-
verzahnung
Schnecken-
verzahnung
Sonderverzahnung
Dichtungen
Perbunan
(Standard)
Viton
Dichtungsarten
Labyrinthdichtung
Ringfederdichtung
Radialwellendichtung
Leichte Federdichtung
Hochdruckdichtung
Ø von 40 bis 2000 mm.
Stufenlos.
Franke fertigt Drahtwälzlager in jedem gewünschten Durchmesser zwischen 40 mm und 2000 mm. Wir beliefern sowohl Einzel- als auch Serienbedarfe zu attraktiven Konditionen.
Erhältlich ab Losgröße 1
Franke ist flexibel – auch was die Losgröße anbelangt. Wir entwickeln und fertigen für Sie individuelle Lagerelemente, Drehverbindungen und fertige Antriebslösungen ab Losgröße 1.
Von der Idee zu Ihrer Lagerlösung – wir sind immer an Ihrer Seite
- Umfassende Beratung
- Präsentation des Franke-Systems – bei Ihnen oder bei uns
- Bereitstellung von Musterteilen
- Individuelle Entwicklung
- Prototypenbau und Tests
- Montageschulungen
- Services zur Instandhaltung, z. B. Runderneuerung von Drehverbindungen
Lassen Sie sich beraten!
Von einem Franke Experten über Video-Chat, bei Ihnen vor Ort oder bei uns im Haus.
