Drehverbindung aus Stahl
zweireihig, hochdynamisch
Typ LVC

Produktbild Drehverbindung aus Stahl zweireihig, hochdynamisch Typ LVC

Beschreibung

Franke Drehverbindungen vom Typ LVC sind als zweireihige Schrägkugellager aufgebaute Drehverbindungen aus Stahl mit integrierten Lagerelementen. Franke LVC eignen sich für höchste Umfangsgeschwindigkeiten. Sie überzeugen durch sehr hohe Dynamik und einen sehr geringen Drehwiderstand. Die zweireihigen Schrägkugellager in 4-Punkt-Anordnung sind spielfrei vorgespannt. Sie sind unempfindlich gegenüber Stößen und Vibrationen. Der niedrige Drehwiderstand und das minimale Losbrechmoment reduzieren die erforderliche Antriebsleistung. Aufgrund der geringen Reibwerte arbeiten die Drehverbindungen vom Typ LVC nahezu wartungsfrei und erreichen eine hohe Lebensdauer.

Eigenschaften - Bewertung

Laufruhe
Belastbarkeit
Drehzahl
Steifigkeit
Gewicht
Preis

Technische Daten

Werkstoff

Innen-/Außenring: C45N
Kugellaufringe: gehärteter und vergüteter Chrom-Sillizium Stahl
Wälzkörper: gehärteter Wälzlagerstahl
Käfig: Polyamid bzw. thermoplastisches Polyurethan
Dichtung: NBR

Einsatztemperatur

–20 °C bis +80 °C, kurzfristig bis +100 °C

Umfangsgeschwindigkeit

Max. 20 m/s

Schmierstoff

Shell Gadus S3 V220 C2

Nachschmierung

Über Schmiernippel nach DIN 3405

Technische Informationen


Datentabellen

Daten vergleichen und Lastfälle berechnen

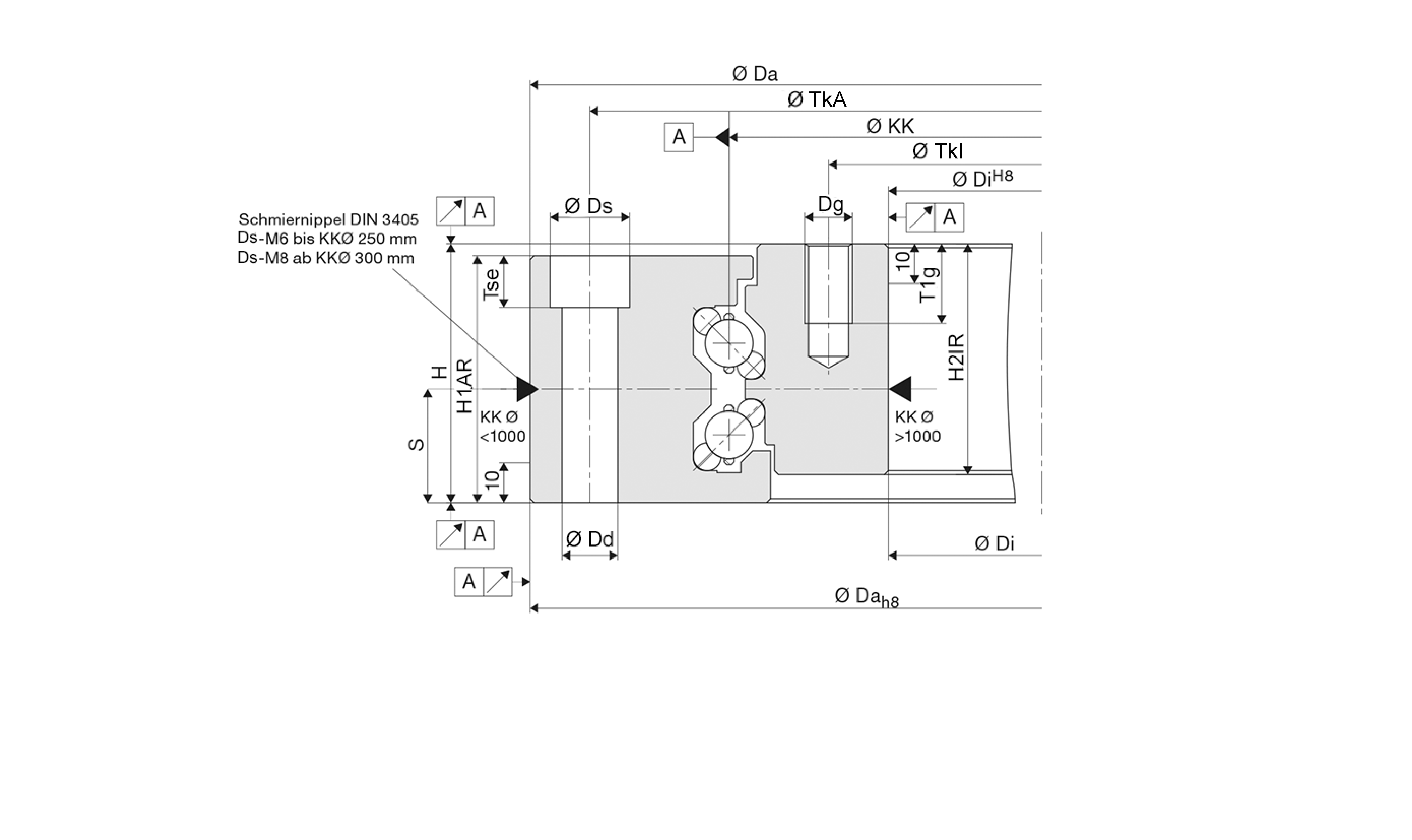

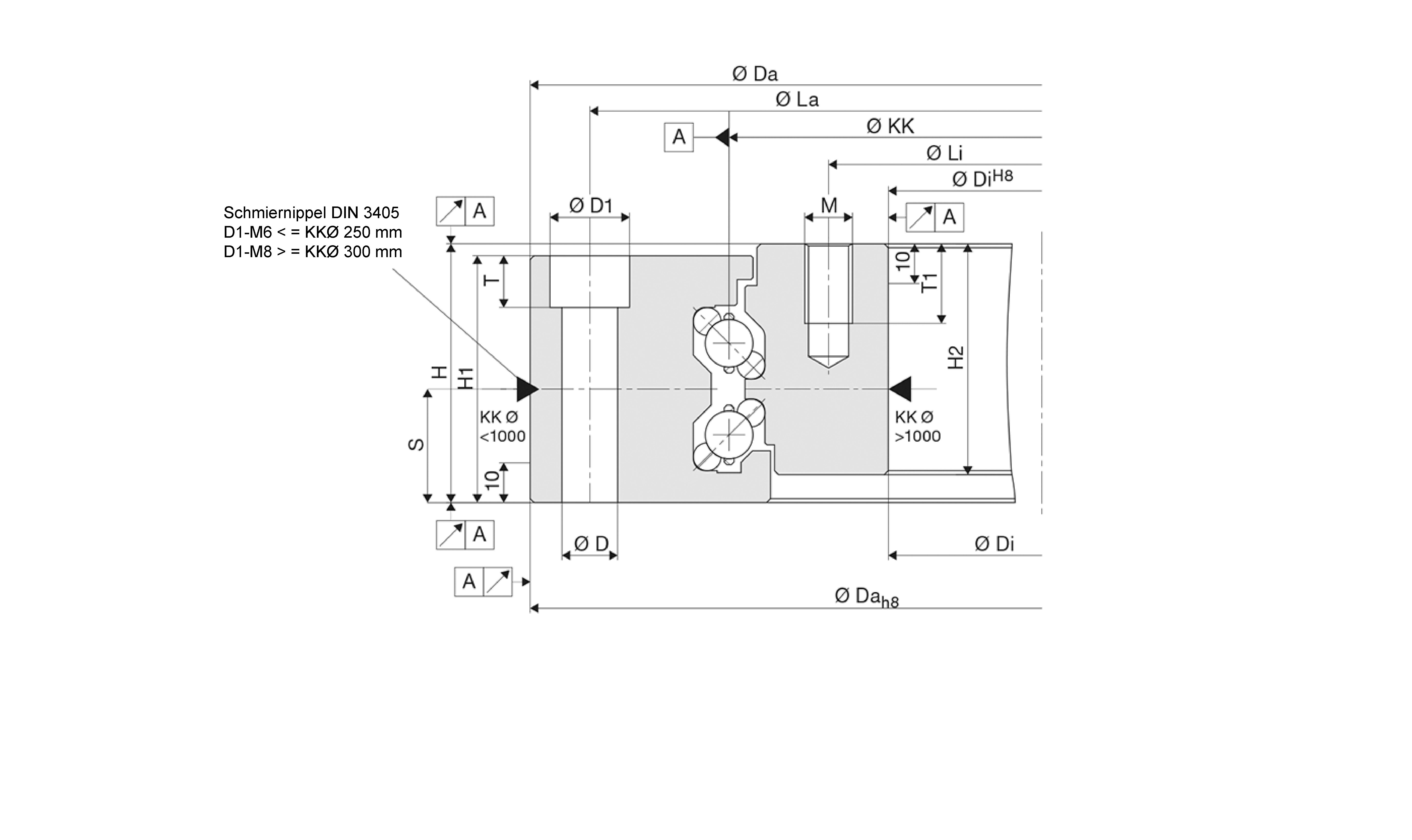

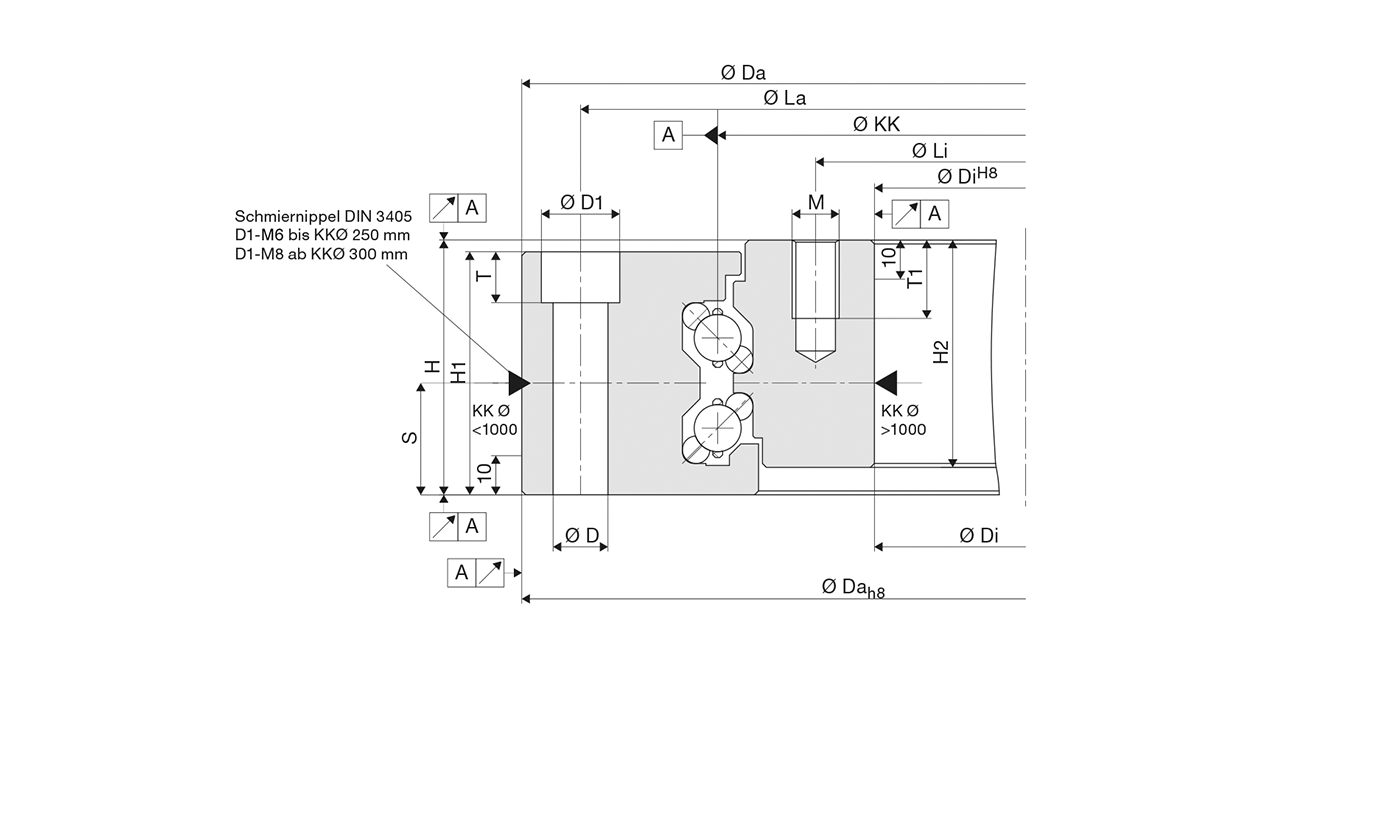

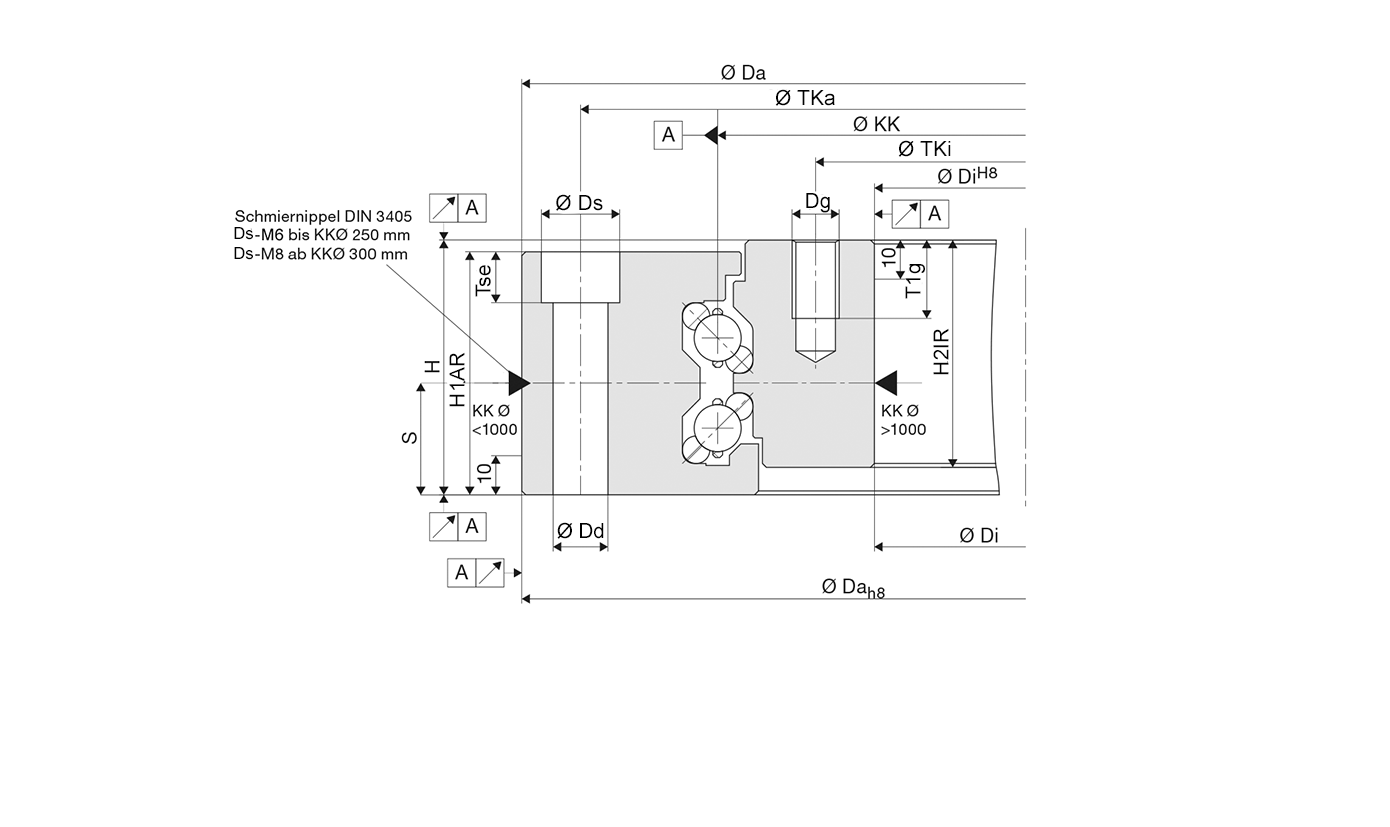

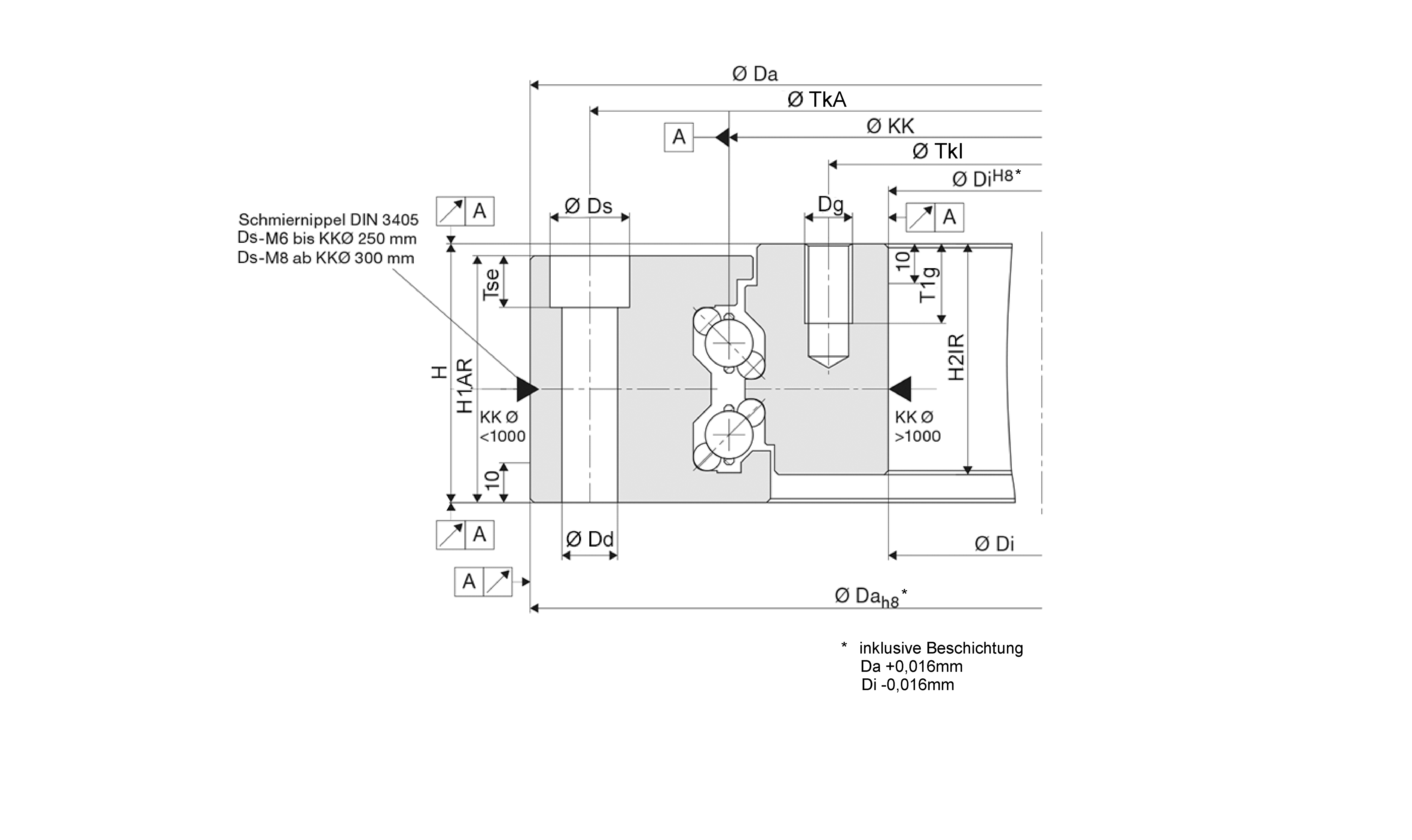

Technische Zeichnung LVC
LVC Tabelle Teil 1
Name ΚΚØ
mm
Abmessungen
mm
Befestigung je Ring
Ds Dd H H1AR H2IR Dg Tse T1g Dah8 DiH8 La Li
LVC-0100 100 11 6,6 34 33 33 M 6 6,8 10 150 50 135 65 6x
LVC-0150 150 11 6,6 34 33 33 M 6 6,8 10 200 100 185 115 6x
LVC-0200 200 11 6,6 34 33 33 M 6 6,8 10 250 150 235 165 8x
LVC-0250 250 11 6,6 34 33 33 M 6 6,8 10 300 200 285 215 10x
LVC-0300 300 18 11,0 57 54 50 M 10 11,0 15 380 230 355 255 12x
LVC-0350 350 18 11,0 57 54 50 M 10 11,0 15 430 280 405 305 14x
LVC-0400 400 18 11,0 57 54 50 M 10 11,0 15 480 330 455 355 14x
LVC-0450 450 18 11,0 57 54 50 M 10 11,0 15 530 380 505 405 14x
LVC-0500 500 20 14,0 65 62 58 M 12 13,0 20 600 420 570 450 14x
LVC-0600 600 20 14,0 65 62 58 M 12 13,0 20 700 520 670 550 16x
LVC-0700 700 20 14,0 65 62 58 M 12 13,0 20 800 620 770 650 22x
LVC-0800 800 20 14,0 65 62 58 M 12 13,0 20 900 720 870 750 24x
LVC-0900 900 20 14,0 65 62 58 M 12 13,0 20 1000 820 970 850 24x
LVC-1000 1000 20 14,0 65 62 58 M 12 13,0 20 1100 920 1070 950 26x
LVC-1200 1200 26 18,0 69 67 61 M 16 17,5 25 1300 1085 1265 1130 30x
LVC-1400 1400 26 18,0 69 67 61 M 16 17,5 25 1500 1285 1465 1330 36x
LVC-1600 1600 26 18,0 84 82 76 M 16 17,5 25 1730 1470 1685 1515 42x
LVC-1800 1800 26 18,0 84 82 76 M 16 17,5 25 1930 1670 1885 1715 46x
LVC Tabelle Teil 2
Name ΚΚØ
mm
Tragzahlen
kN
Stat. M.
kNm
Gewicht
kg
Best. Nr. Verfügbarkeit CAD
Cadenas
Lastfall
berechnen
C0a C0r Ca Cr C0m
LVC-0100 100 53 25 11 10 1 3,7 97168A
LVC-0150 150 80 38 13 11 3 5,6 97169A
LVC-0200 200 155 73 21 18 7 7,4 97170A
LVC-0250 250 195 92 22 19 11 9,2 97171A
LVC-0300 300 254 120 28 24 18 27,7 94154A
LVC-0350 350 296 140 30 26 24 32,2 97173A
LVC-0400 400 338 159 31 27 32 36,7 94155A
LVC-0450 450 381 179 33 28 40 41,2 97175A
LVC-0500 500 636 299 53 46 75 63,7 97176A
LVC-0600 600 763 359 56 49 108 76,2 97177A
LVC-0700 700 890 419 60 52 147 88,6 97178A
LVC-0800 800 1017 479 63 54 191 101,1 97179A
LVC-0900 900 1144 538 65 57 242 113,6 97180A
LVC-1000 1000 1277 601 68 59 300 126,0 97181A
LVC-1200 1200 1531 720 73 63 432 192,6 97182A
LVC-1400 1400 1791 843 77 67 590 224,7 97183A
LVC-1600 1600 2045 962 81 70 770 389,0 97184A
LVC-1800 1800 2305 1085 85 73 976 437,4 97185A
Drehwiderstand
Diagramm Drehwiderstand LVC
Rund- und Planlaufgenauigkeit
Diagramm Rund- und Planlaufgenauigkeit LVC
Lagerdurchmesser KK∅
Befestigung je Ring Stat. Tragzahl C0 ax. Stat. Tragzahl C0 rad. Dyn. Tragzahl C ax. Dyn. Tragzahl C rad. Stat. Moment C0m Gewicht Verfügbar
CAD Cadenas

Lastfall berechnen
