Linearführung Typ FDA-K
Doppelschiene und Kassette
Standard

Produktbild Linearführung Typ FDA-K Doppelschiene und Kassette Standard

Beschreibung

Franke FDA-Linearführungen sind mit sehr leise und leicht laufenden, hochwertigen Nadellagern ausgestattet und bestehen nahezu komplett aus leichtem Aluminium. Die abgedichteten Rollenlager ermöglichen einen wartungsfreien Betrieb über die gesamte Lebensdauer. Schienenelemente können in einer Länge von 200 mm bis 4000 mm gefertigt werden und auf Anfrage auch endlos gekoppelt werden.

Charakteristika

LaufrolleNadellager
LaufbahnFederstahl

Eigenschaften - Bewertung

Belastbarkeit
Dynamik
Korrosionsbeständig
Amagnetisch
Schmiermittelfrei
Preis

Technische Daten

Hublänge

Einteilig von 200 mm bis 4000 mm, auf Anfrage koppelbar

Werkstoff

Kassettenplatte, Rollenschuhe,
Schienenkörper: Aluminium, eloxiert
Laufbahnen: Federstahl
Laufrollen: Wälzlagerstahl

Einsatztemperatur

−20 °C bis +80 °C

Maximalgeschwindigkeit

10 m/s

Maximalbeschleunigung

40 m/s2

Einbaulage

Beliebig

Schmierstoff

Lebensdauergeschmiert, wartungsfrei

Technische Informationen


Datentabellen

Daten vergleichen und Lastfälle berechnen

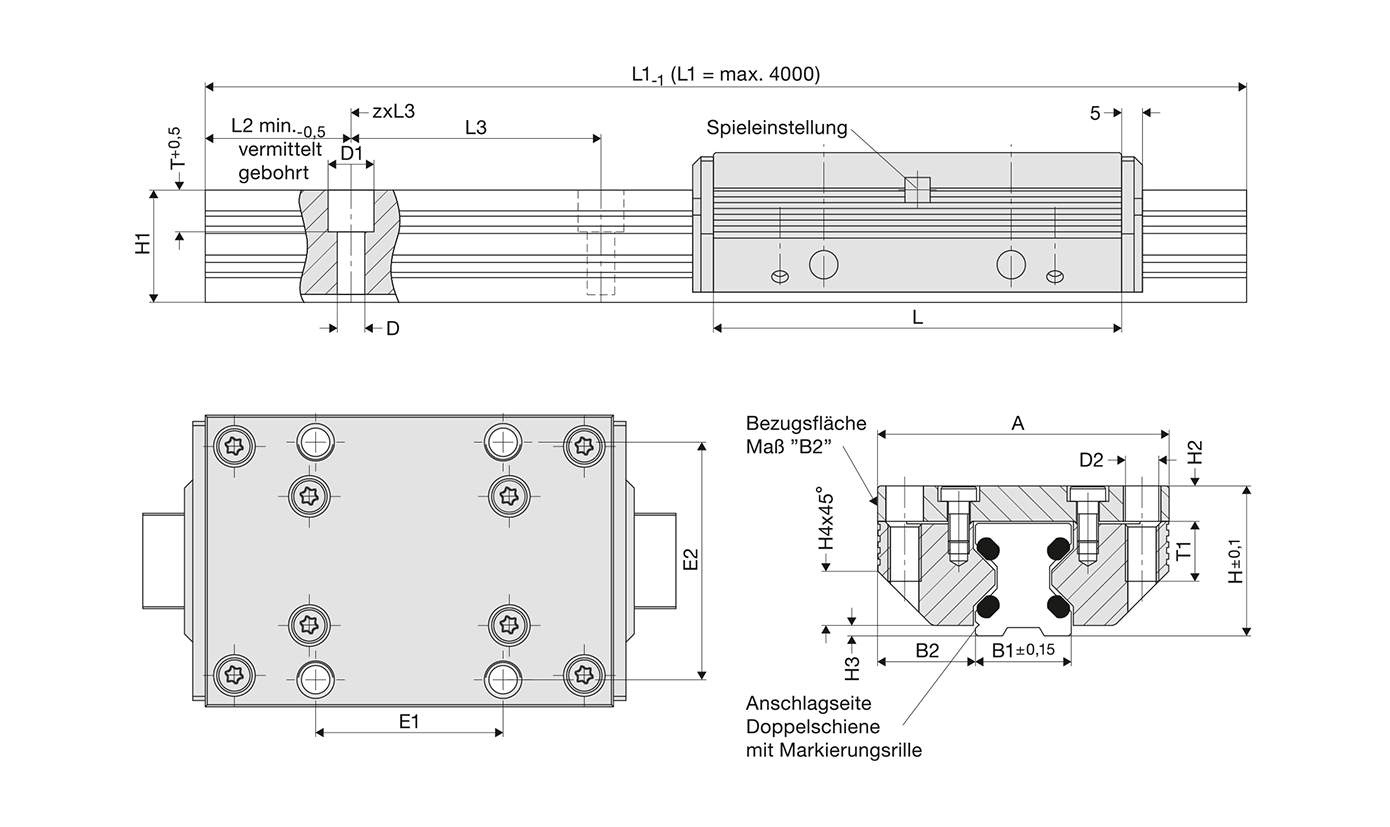

Technische Zeichnung FDA-K
FDA-K
Größe Abmessungen
(mm)
Best. Nr.
A L H B1 B2 D D1 Dg E1
12 37 64 19 12,00 12,50 3,4 6 M 4 25 84494A
15 47 78 24 15,50 15,75 4,5 8 M 5 30 84396A
20 63 92 30 21,00 21,00 5,5 10 M 6 40 84441A
25 70 98 36 23,00 23,50 6,6 11 M 8 45 84363A
35 100 135 48 32,00 34,00 9,0 15 M10 62 84364A
45 120 165 60 45,00 37,50 11,0 18 M12 80 84365A
FDA-K
Größe

Abmessungen
(mm)
Best. Nr.
E2 H1 H2F H3 H4 L2 L3 T T1g
12 30 14,7 4,0 1,4 5,5 10 40 5,5 8 84494A
15 38 18,7 5,0 2,0 8,0 10 60 6,0 10 84396A
20 53 22,6 7,0 2,0 11,0 10 60 8,0 12 84441A
25 57 27,0 8,5 2,5 13,0 10 60 10,0 16 84363A
35 82 37,0 10,5 3,5 20,0 12 80 11,5 20 84364A
45 100 46,0 13,5 4,0 22,0 16 105 14,5 24 84365A
Tragzahlen, Gewicht, Länge
Größe Tragzahlen
N
Momententragzahlen Kassette
Nm
Gewicht
kg
Best. Nr. CAD
Cadenas
Lastfall
berechnen
C C0 M0cx Mcx M0cy/M0cz Mcy/Mcz KAS DS/m
12 2800 3000 27,0 25,0 43,0 40,0 0,09 0,40 84494A
15 4200 3400 37,0 45,0 58,0 72,0 0,17 0,80 84396A
20 5400 5400 76,0 76,0 111,0 111,0 0,35 1,30 84441A
25 9000 10100 158,0 142,0 222,0 198,0 0,50 1,60 84363A
35 12500 18000 423,0 294,0 559,0 388,0 1,40 2,60 84364A
45 21200 25900 827,0 687,0 983,0 806,0 2,50 4,50 84365A
Typ und Größe
Dyn. Tragzahl C Stat. Tragzahl C0 rad. Momenttragzahl M0CX MCX M0CX/M0CZ M0CY/M0CZ Gewicht Kassette Gewicht Schiene pro m
