Drehverbindung aus Stahl
außen verzahnt
Typ LVD

LVD

Beschreibung

Franke Drehverbindungen vom Typ LVD sind einbaufertige Drehverbindungen mit Außenverzahnung, Gehäuseringen aus Stahl und integrierten Lagerelementen. Franke Drehverbindungen vom Typ LVD eignen sich für mittlere Drehgeschwindigkeiten und Genauigkeiten. Sie sind kurzfristig, zum Teil sogar ab Lager lieferbar. Ausgelegt als 4-Punkt-Lager nehmen sie gleich hohe Belastungen aus allen Richtungen auf und sind unempfindlich gegenüber Stößen und Vibrationen. Die Drehverbindungen sind beidseitig abgedichtet und spielfrei mit Vorspannung eingestellt.

Eigenschaften - Bewertung

Laufruhe
Belastbarkeit
Drehzahl
Steifigkeit
Gewicht
Preis

Technische Daten

Werkstoff

Außenring: 42CrMo4V
Innenring: C45N
Kugellaufringe: 54SiCr6
Wälzkörper: 100Cr6
Käfig: PA12
Dichtung: NBR

Verzahnung

DIN 3967, Qualität 8e25, geradverzahnt, Modul siehe Tabelle

Einsatztemperatur

–20 °C bis +80 °C, kurzfristig bis +100 °C

Umfangsgeschwindigkeit

Max. 5 m/s, ohne Dichtung max. 10 m/s

Schmierstoff

Shell Gadus S3 V220 C2

Nachschmierung

Über Schmiernippel nach DIN 3405

Weitere Informationen zu Verschraubung, Schmierfristen, Lagerauswahl, Berechnung, Einbau und Einstellung


Datentabellen

Daten vergleichen und Lastfälle berechnen
LVD Tabelle Teil 1
Name KKØ
mm
Abmessungen
mm
Befestigung je Ring
D1 D H H1 H2 M T T1 Dah8 DiH8 La Li d00
LVD-0100 100 11 6,6 34+/-0,4 27 22 M 6 6,8 10 150 50 135 65 160 6x
LVD-0150 150 11 6,6 34+/-0,4 27 22 M 6 6,8 10 200 100 185 115 210 6x
LVD-0200 200 11 6,6 34+/-0,4 27 22 M 6 6,8 10 250 150 235 165 260 8x
LVD-0250 250 11 6,6 34+/-0,4 27 22 M 6 6,8 10 300 200 285 215 320 10x
LVD-0300 300 15 9,0 38+/-0,4 31 26 M 8 9,0 15 360 240 340 260 372 12x
LVD-0350 350 15 9,0 38+/-0,4 31 26 M 8 9,0 15 410 290 390 310 423 14x
LVD-0400 400 18 11,0 44+/-0,5 37 32 M 10 11,0 15 470 330 445 355 483 14x
LVD-0450 450 18 11,0 44+/-0,5 37 32 M 10 11,0 15 520 380 495 405 534 14x
LVD-0500 500 20 14,0 49+/-0,5 42 35 M 12 13,0 20 580 420 550 450 594 14x
LVD-0600 600 20 14,0 49+/-0,5 42 35 M 12 13,0 20 680 520 650 550 693 16x
LVD-0700 700 20 14,0 53+/-0,5 45 38 M 12 13,0 20 790 610 750 650 808 22x
LVD-0800 800 20 14,0 53+/-0,5 45 38 M 12 13,0 20 890 710 850 750 920 24x
LVD-0900 900 20 14,0 53+/-0,5 45 38 M 12 13,0 20 990 810 950 850 1020 24x
LVD-1000 1000 20 14,0 53+/-0,5 45 38 M 12 13,0 20 1090 910 1050 950 1120 26x
LVD-1200 1200 26 18,0 60+/-0,5 52 44 M 16 17,5 25 1300 1100 1265 1135 1320 30x
LVD-1400 1400 26 18,0 60+/-0,5 52 44 M 16 17,5 25 1500 1300 1465 1335 1520 36x
LVD-1600 1600 26 18,0 90+/-0,5 82 69 M 16 17,5 25 1730 1470 1685 1515 1752 42x
LVD-1800 1800 26 18,0 90+/-0,5 82 69 M 16 17,5 25 1930 1670 1885 1715 1956 46x




LVD Tabelle Teil 2
Name ΚΚØ
mm
Tragzahlen
kN
Stat. M.
kNm
Verzahnung Gewicht
kg
Best. Nr. Verfügbarkeit CAD Lastfall
berechnen
C0a C0r Ca Cr C0m Modul m Anzahl Zähne
LVD-0100 100 54 25 18 15 1 2 80 3,4 97186A ab Lager
LVD-0150 150 82 39 21 18 3 2 105 5,0 97187A
LVD-0200 200 110 52 23 20 5 2 130 6,7 94119A ab Lager
LVD-0250 250 138 65 25 22 8 2 160 8,4 97189A
LVD-0300 300 168 79 27 24 12 3 124 14,1 94120A ab Lager
LVD-0350 350 196 92 29 25 16 3 141 16,5 97191A
LVD-0400 400 419 197 51 44 39 3 161 26,0 94121A ab Lager
LVD-0450 450 477 225 54 47 51 3 178 29,2 97193A
LVD-0500 500 530 250 56 49 62 3 198 42,4 94117A
LVD-0600 600 636 299 60 52 90 3 231 50,8 94118A
LVD-0700 700 742 349 64 55 122 4 202 73,0 97196A
LVD-0800 800 848 399 67 58 160 5 184 83,2 97197A
LVD-0900 900 954 449 70 60 202 5 204 93,6 97198A
LVD-1000 1000 1065 501 73 63 251 5 224 104,0 97199A
LVD-1200 1200 1677 789 94 81 473 5 264 158,5 97200A
LVD-1400 1400 1956 920 99 86 644 5 304 184,9 97201A
LVD-1600 1600 1984 933 140 121 747 6 292 430,8 97202A
LVD-1800 1800 2234 1050 146 126 946 6 326 484,2 97203A
Drehwiderstand
Rund- und Planlaufgenauigkeit
Lagerdurchmesser KK∅
Befestigung je Ring Stat. Tragzahl C0 ax. Stat. Tragzahl C0 rad. Dyn. Tragzahl C ax. Dyn. Tragzahl C rad. Stat. Moment C0m Gewicht Verfügbar
CAD Cadenas

Lastfall berechnen
{{(idx +1)}}
{{ fi.description }}
{{ fi.name }}
{{ fi.firstParameter }}

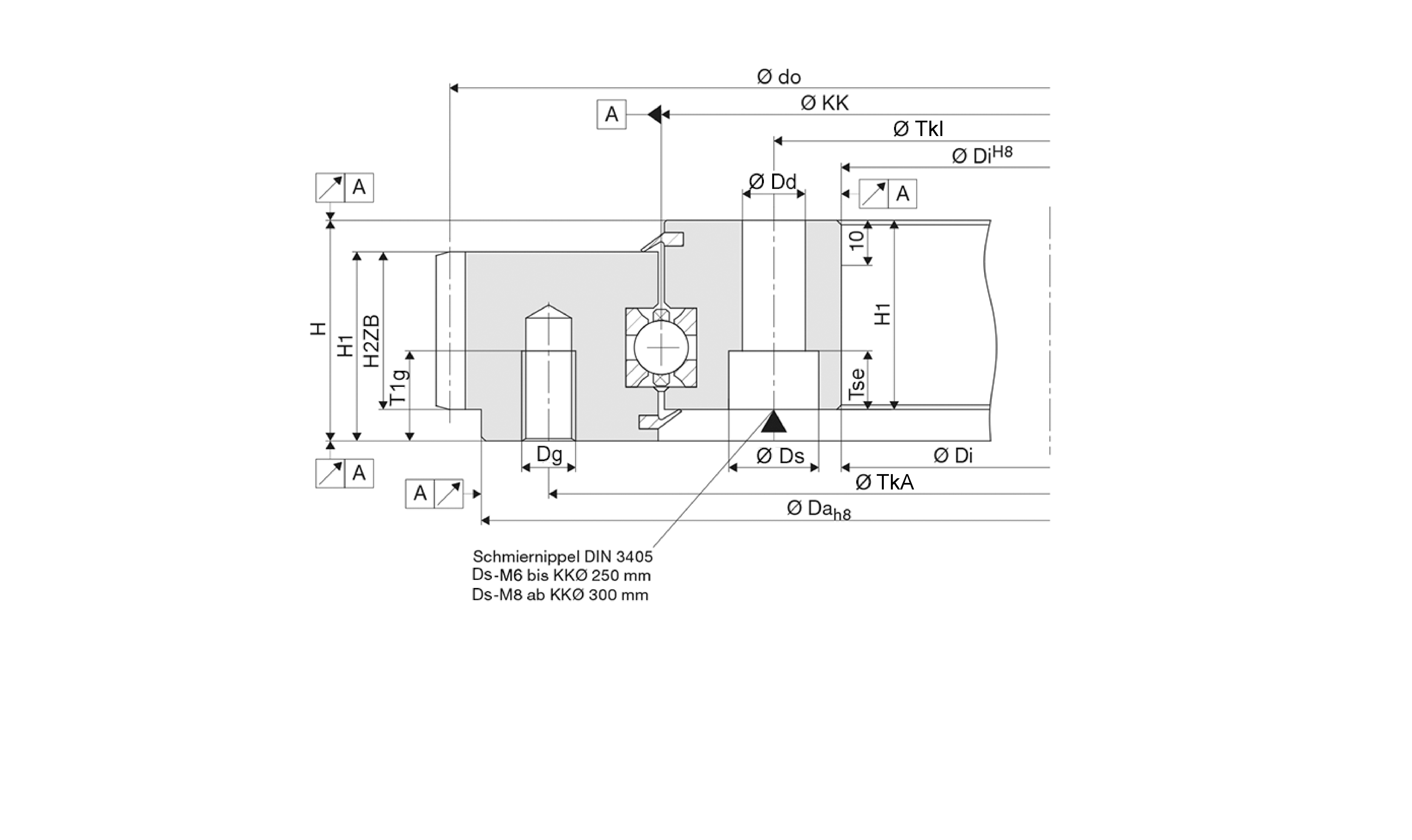

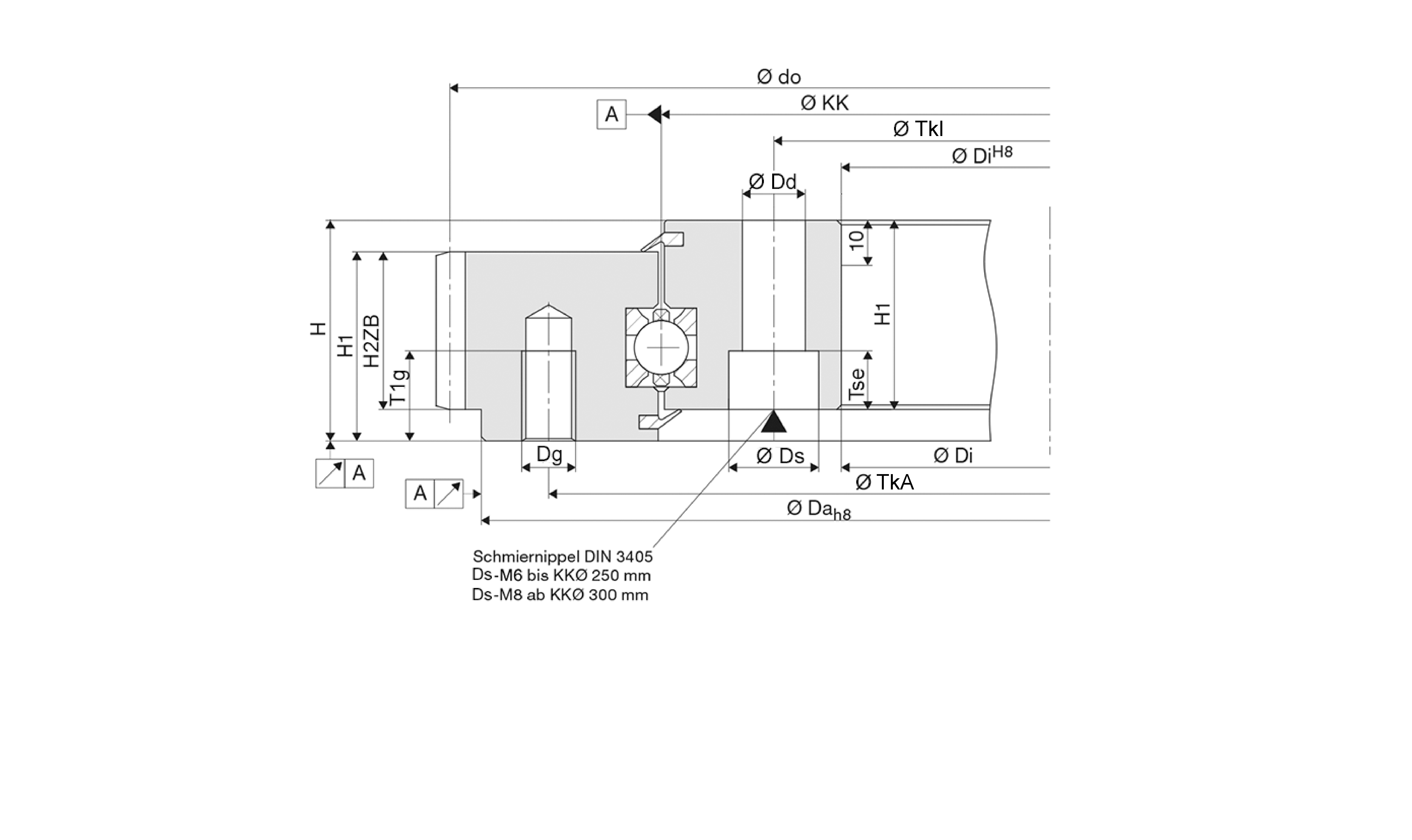

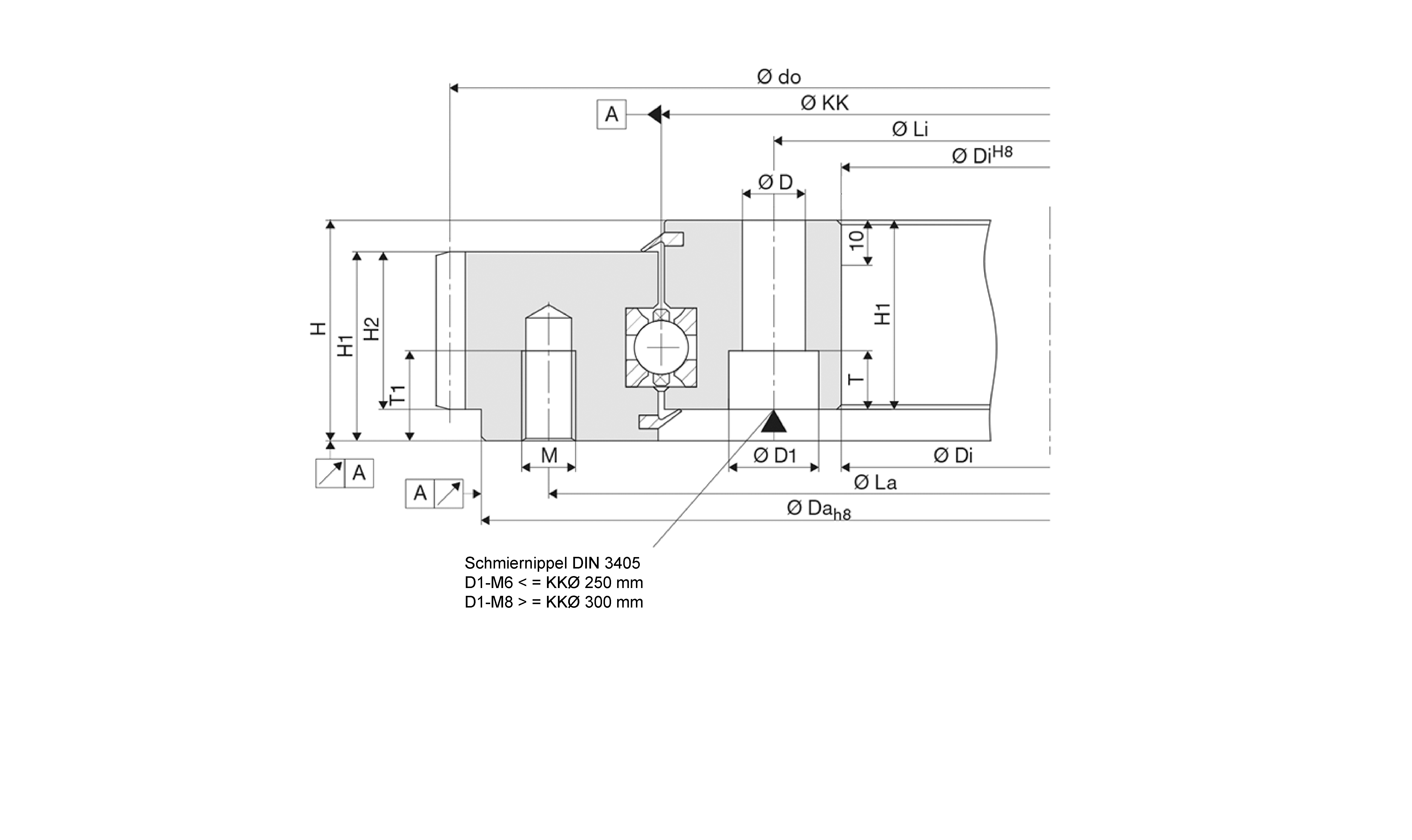

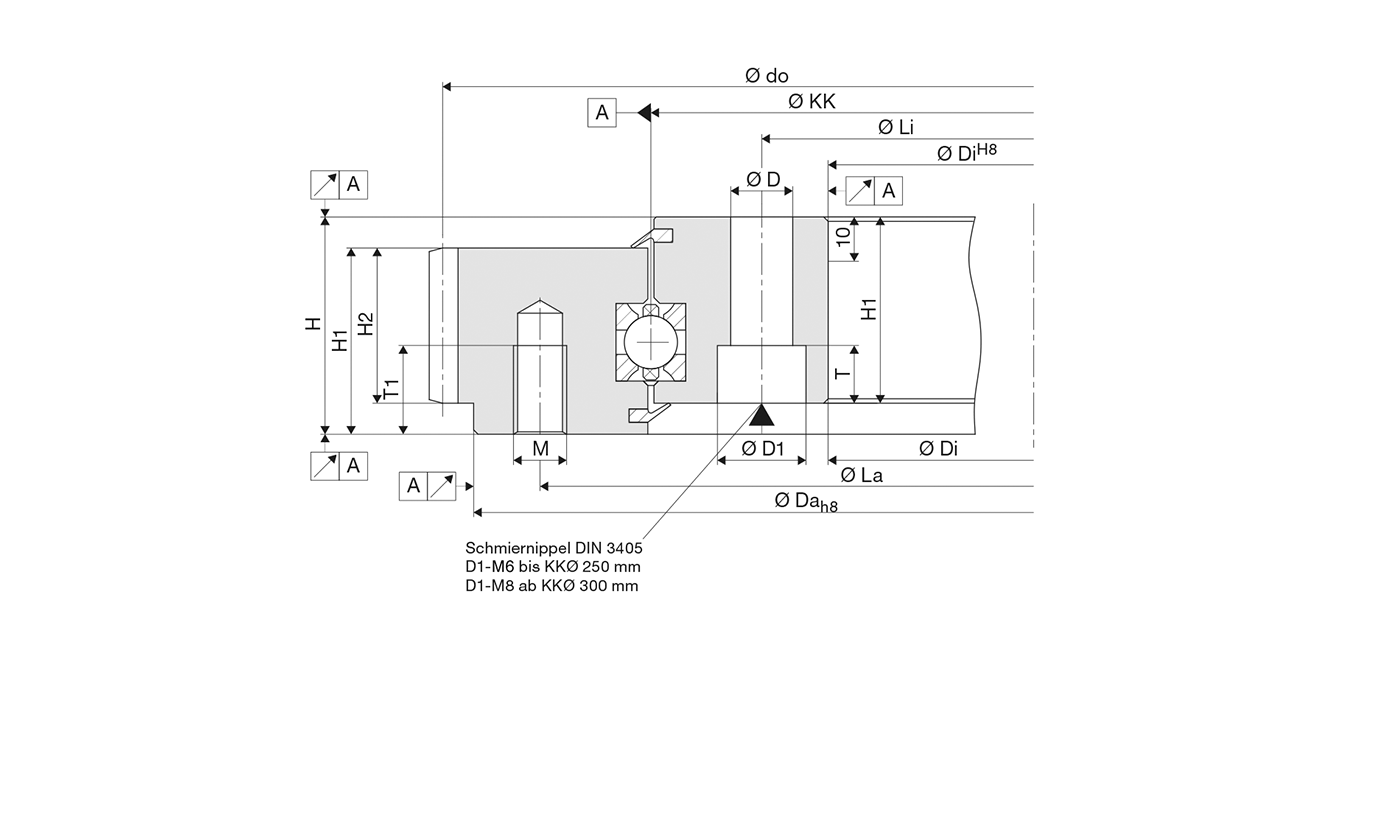

Technische Zeichnung
Diagramme
Datenblatt (PDF)
