Drehverbindungen aus Stahl
Typ LVA

LVA

Beschreibung

Franke Drehverbindungen vom Typ LVA sind einbaufertige Drehverbindungen mit Gehäuseringen aus Stahl und integrierten Lagerelementen. Franke LVA eignen sich für mittlere Drehgeschwindigkeiten und Genauigkeiten und sind kurzfristig, zum Teil sogar ab Lager lieferbar. Ausgelegt als 4-Punkt-Lager nehmen sie gleich hohe Belastungen aus allen Richtungen auf und sind unempfindlich gegenüber Stößen und Vibrationen. LVA Drehverbindungen sind beidseitig abgedichtet und spielfrei mit Vorspannung eingestellt.

Eigenschaften - Bewertung

Laufruhe
Belastbarkeit
Drehzahl
Steifigkeit
Gewicht
Preis

Technische Daten

Werkstoff

Innen-/Außenring: C45N
Kugellaufringe: 54SiCr6
Wälzkörper: 100Cr6
Käfig: PA12
Dichtung: NBR

Einsatztemperatur

–20 °C bis +80 °C, kurzfristig bis +100 °C

Umfangsgeschwindigkeit

Max. 5 m/s, ohne Dichtung max. 10 m/s

Schmierstoff

Shell Gadus S3 V220 C2

Nachschmierung

Über Schmiernippel nach DIN 3405

Weitere Informationen zu Verschraubung, Schmierfristen, Lagerauswahl, Berechnung, Einbau und Einstellung


Datentabellen

Daten vergleichen und Lastfälle berechnen
LVA Tabelle Teil 1
Name ΚΚØ
mm
Abmessungen
mm
Befestigung je Ring
D1 D H H1 M T T1 Dah8 DiH8 La Li
LVA0100 100 11 6,6 34+/-0,4 27 M 6 6,8 10 150 50 135 65 6x
LVA0150 150 11 6,6 34+/-0,4 28 M 7 6,8 10 200 100 185 115 6x
LVA0200 200 11 6,6 34+/-0,4 29 M 8 6,8 10 250 150 235 165 8x
LVA0250 250 11 6,6 34+/-0,4 30 M 9 6,8 10 300 200 285 215 10x
LVA0300 300 15 9,0 38+/-0,4 31 M 8 9,0 15 360 240 340 260 12x
LVA0350 350 15 9,0 38+/-0,4 32 M 9 9,0 15 410 290 390 310 14x
LVA0400 400 18 11,0 44+/-0,5 37 M 10 11,0 15 470 330 445 355 14x
LVA0450 450 18 11,0 44+/-0,5 38 M 11 11,0 15 520 380 495 405 14x
LVA0500 500 20 14,0 49+/-0,5 42 M 12 13,0 20 580 420 550 450 14x
LVA0600 600 20 14,0 49+/-0,5 43 M 13 13,0 20 680 520 650 550 16x
LVA0700 700 20 14,0 53+/-0,5 45 M 12 13,0 20 790 610 750 650 22x
LVA0800 800 20 14,0 53+/-0,6 46 M 13 13,0 20 890 710 850 750 24x
LVA0900 900 20 14,0 53+/-0,7 47 M 14 13,0 20 990 810 950 850 24x
LVA1000 1000 20 14,0 53+/-0,7 48 M 15 13,0 20 1090 910 1050 950 26x
LVA1200 1200 26 18,0 60+/-0,5 52 M 16 17,5 25 1300 1100 1265 1135 30x
LVA1400 1400 26 18,0 60+/-0,6 53 M 17 17,5 25 1500 1300 1465 1335 36x
LVA1600 1600 26 18,0 90+/-0,5 82 M 16 17,5 25 1730 1470 1685 1515 42x
LVA1800 1800 26 18,0 90+/-0,5 83 M 17 17,5 25 1930 1670 1885 1715 46x




LVA Tabelle Teil 2
Name ΚΚØ
mm
Tragzahlen
kN
Stat. M.
kNm
Gewicht
kg
Best. Nr. Verfügbarkeit CAD
Cadenas
Lastfall
berechnen
C0a C0r Ca Cr C0m
LVA0100 100 54 25 18 15 1 3,0 94065A ab Lager
LVA0150 150 82 39 21 18 3 4,6 97151A ab Lager
LVA0200 200 110 52 23 20 5 6,1 94066A ab Lager
LVA0250 250 138 65 25 22 8 7,6 97153A ab Lager
LVA0300 300 168 79 27 24 12 12,8 94067A ab Lager
LVA0350 350 196 92 29 25 16 15,0 97155A
LVA0400 400 419 197 51 44 39 23,7 94109A ab Lager
LVA0450 450 477 225 54 47 51 26,7 97157A
LVA0500 500 530 250 56 49 62 39,1 94115A ab Lager
LVA0600 600 636 299 60 52 90 46,9 94116A ab Lager
LVA0700 700 742 349 64 55 122 66,5 97160A
LVA0800 800 848 399 67 58 160 76,0 97161A
LVA0900 900 954 449 70 60 202 85,6 97162A
LVA1000 1000 1065 501 73 63 251 95,0 97163A
LVA1200 1200 1677 789 94 81 473 114,8 97164A
LVA1400 1400 1956 920 99 86 644 169,0 97165A
LVA1600 1600 1984 933 140 121 747 399,0 97166A
LVA1800 1800 2234 1050 146 126 946 449,0 97167A
Drehwiderstand
Rund- und Planlaufgenauigkeit
Lagerdurchmesser KK∅
Befestigung je Ring Stat. Tragzahl C0 ax. Stat. Tragzahl C0 rad. Dyn. Tragzahl C ax. Dyn. Tragzahl C rad. Stat. Moment C0m Gewicht Verfügbar
CAD Cadenas

Lastfall berechnen
{{(idx +1)}}
{{ fi.description }}
{{ fi.name }}
{{ fi.firstParameter }}

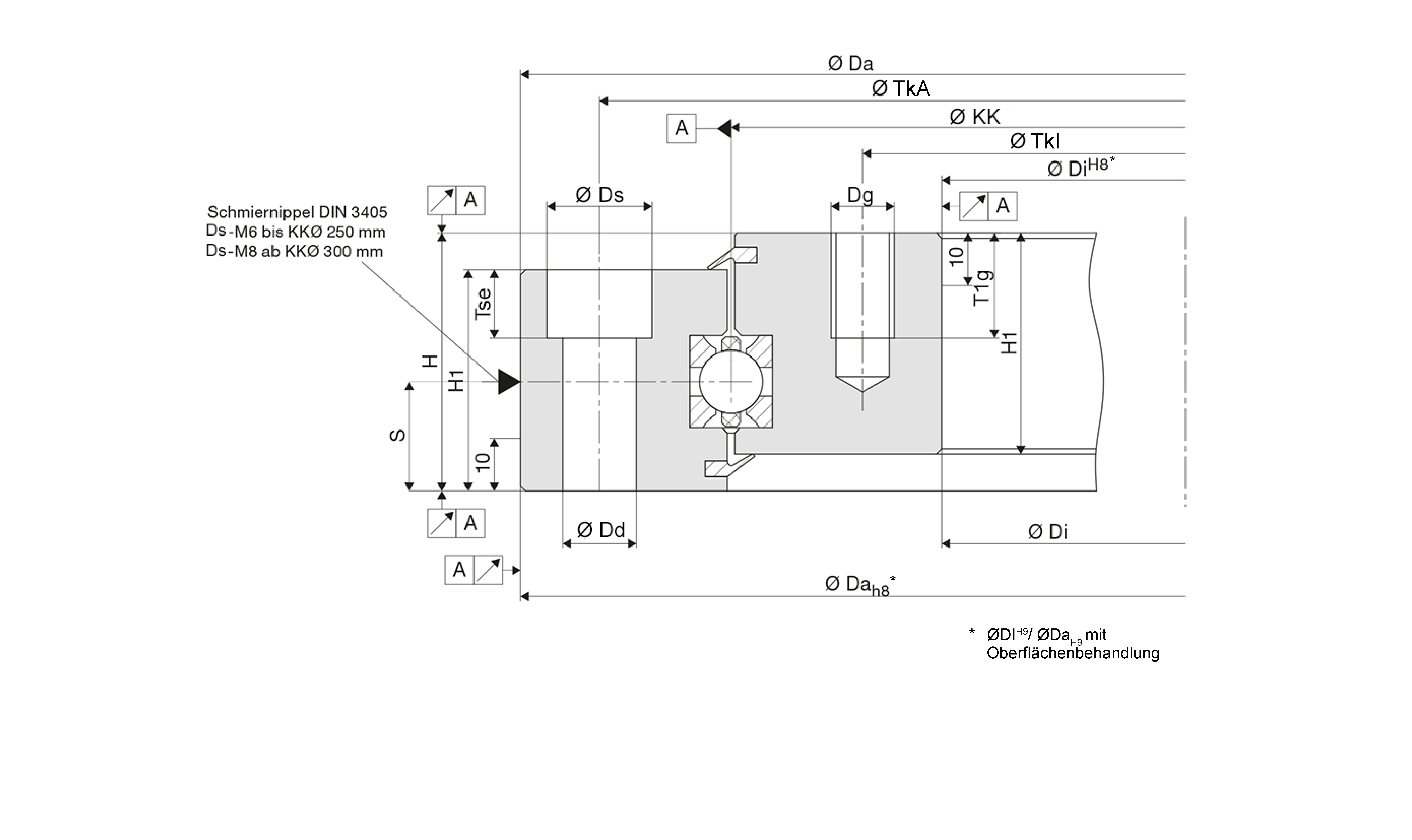

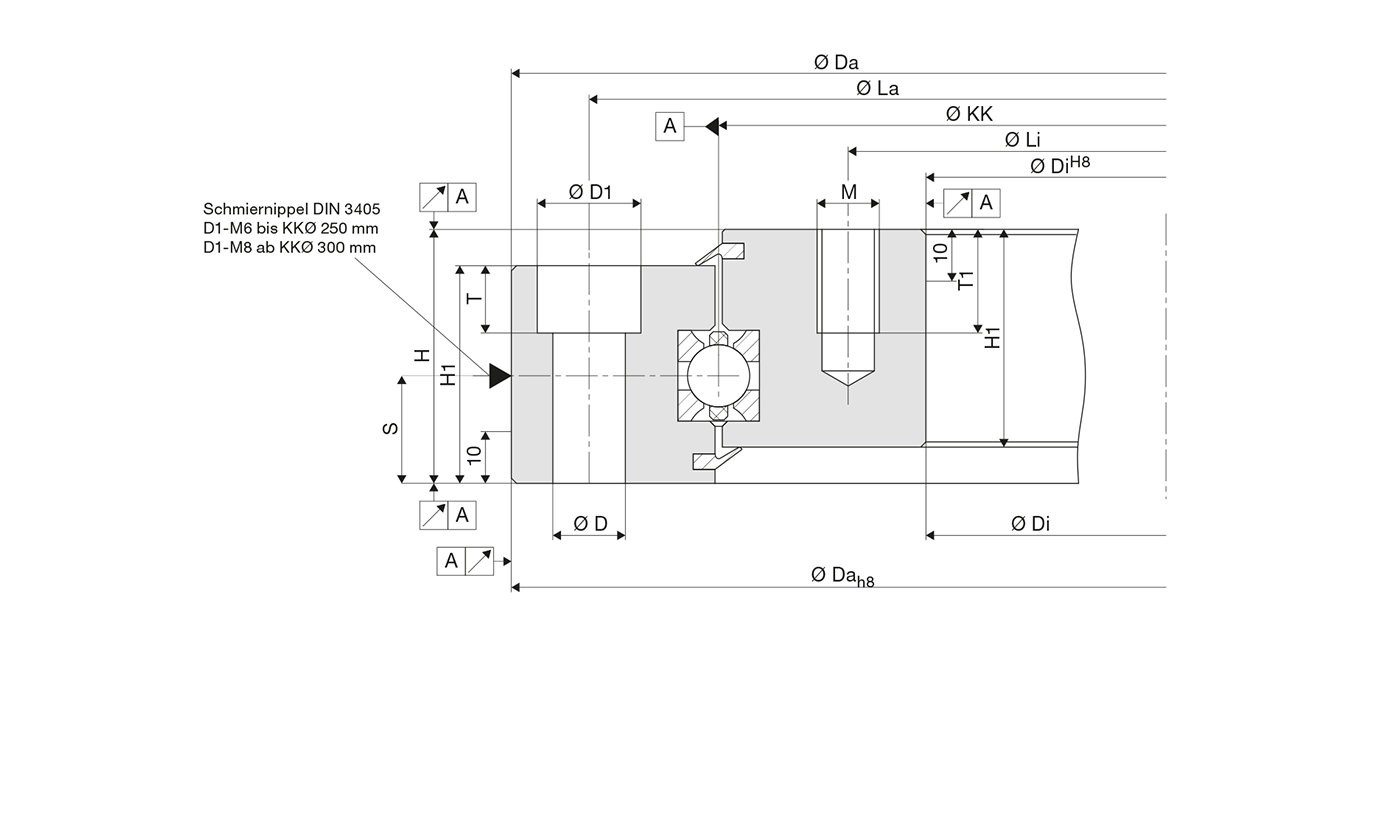

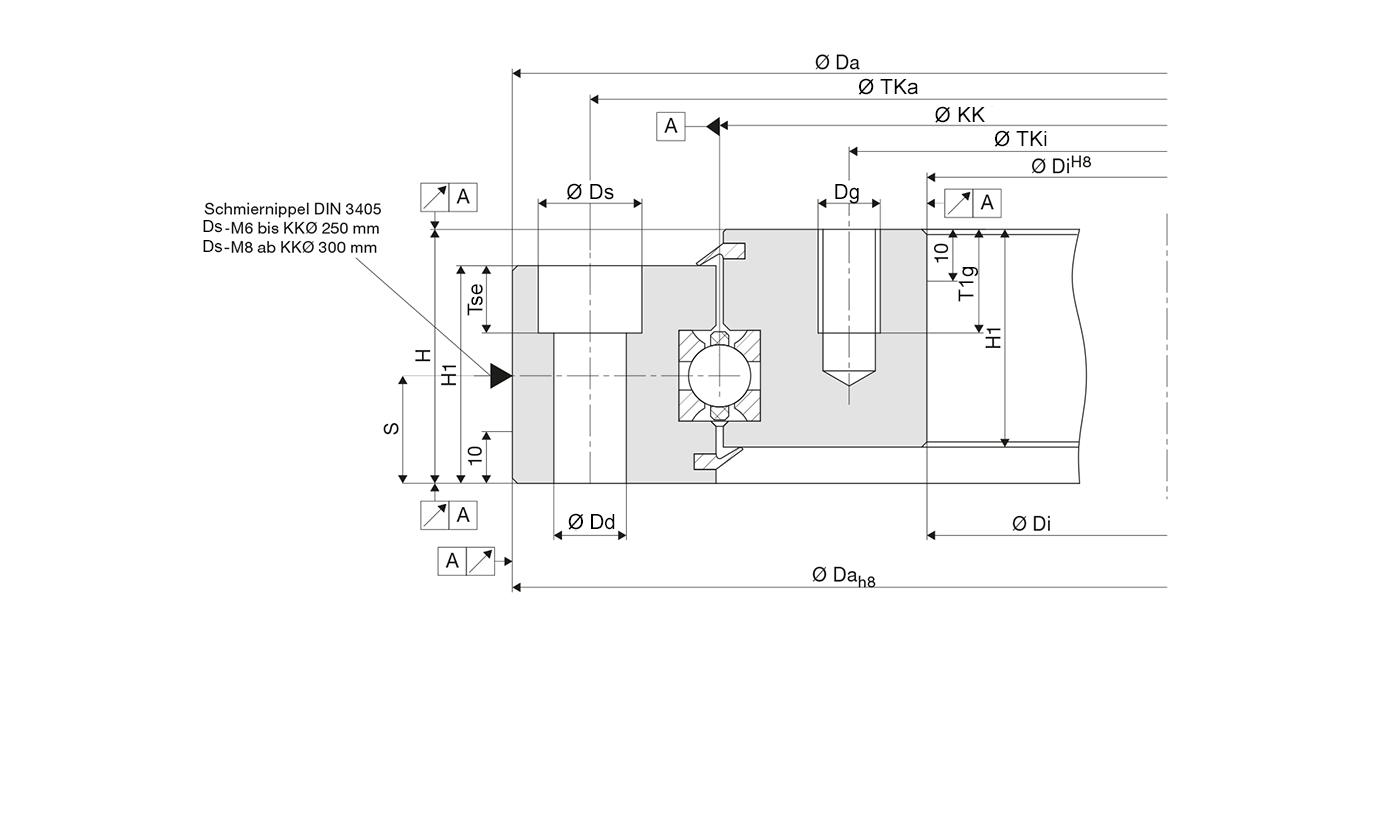

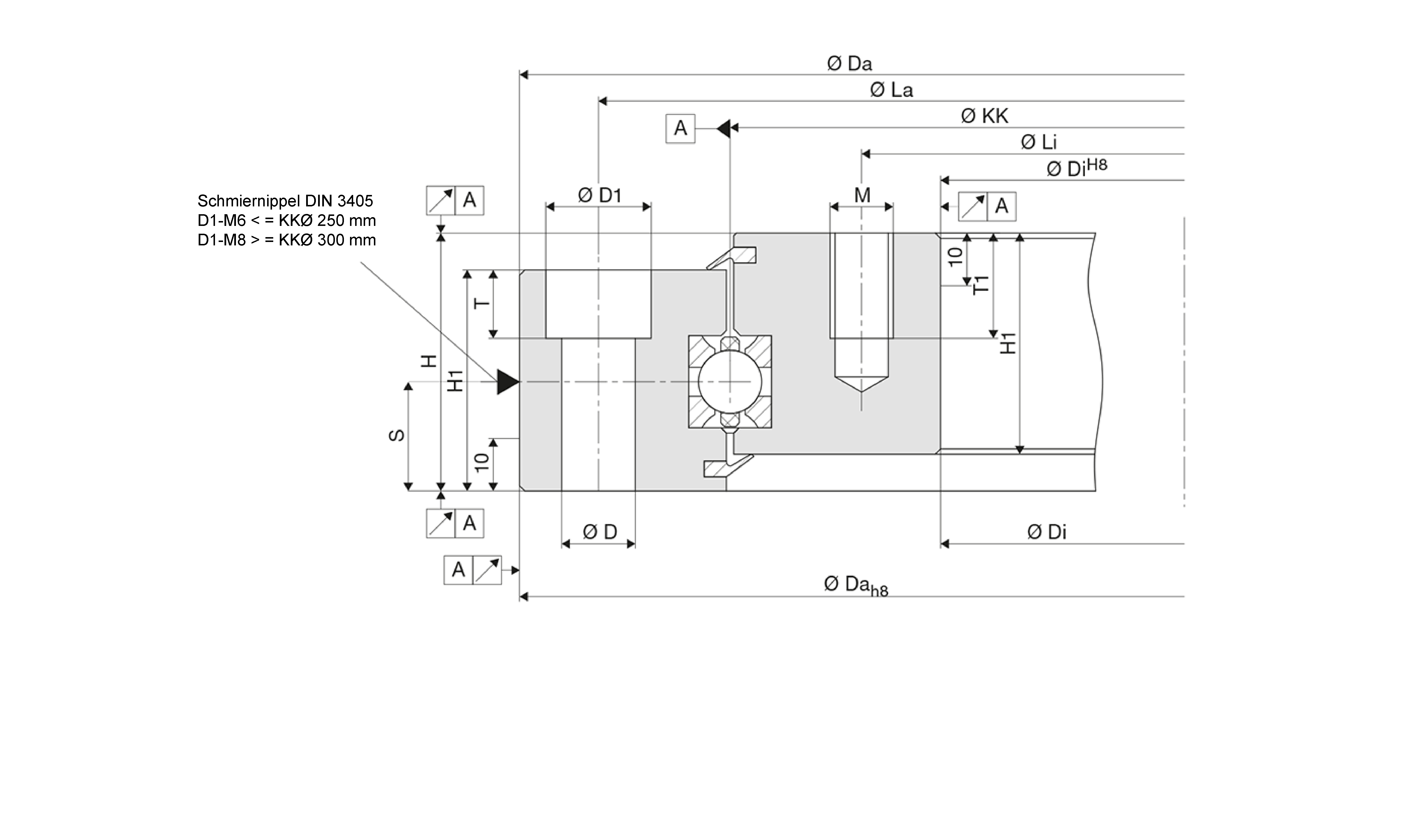

Technische Zeichnung
Diagramme
Datenblatt (PDF)
