Kugellager Typ LVL
| Stückpreis: |  |
-,- EUR |
| Preis | |
-,- EUR |
Werkstoffe Innen-/Außenring: Polyoxymethylen (POM) Kugellaufringe: Niro Stahl (1.4310) Wälzkörper: Niro Stahl Käfig: Polyamid (PA12)
Verzahnung DIN 3967, Qualität 8e25, geradverzahnt, Modul siehe Tabelle
Einsatztemperatur –10 °C bis +80 °C, kurzfristig bis +100 °C
Umfangsgeschwindigkeit Max. 4 m/s
Schmierstoff Klüber UH1 14-151
Nachschmierung Über Schmiernippel nach DIN 3405
| Laufruhe | |
| Belastbarkeit | |
| Drehzahl | |
| Steifigkeit | |
| Gewicht | |
| Preis |
Datentabelle

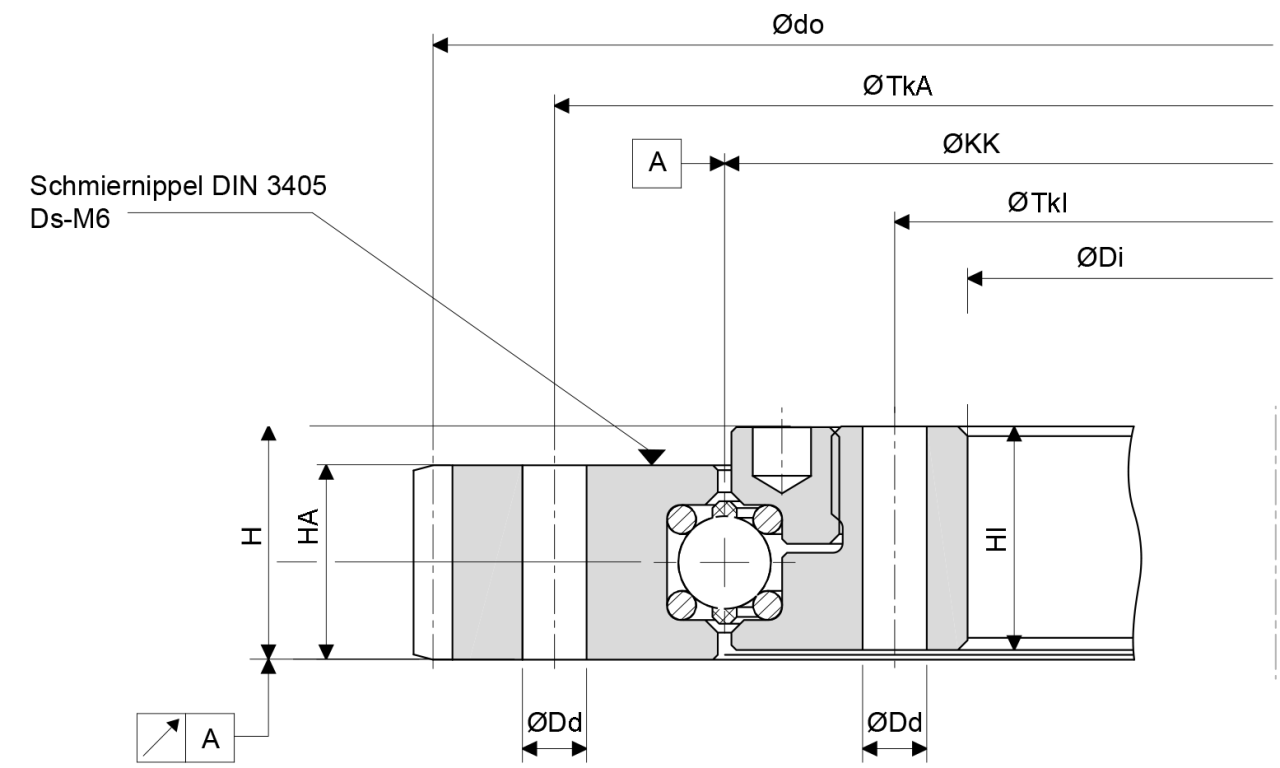

| Abmessungen mm | Befestigung je Ring | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Name | KKØ mm | Ds | Dd | H | H1 | Dg | Tse | T1g | Da | DI | TkA | TkI | ||
| LVL-0100 | 100 | 0 | 6.6 | 24 | 0 | 0 | 0 | 0 | 50 | 135 | 65 | |||
| LVL-0150 | 150 | 0 | 6.6 | 24 | 0 | 0 | 0 | 0 | 100 | 185 | 115 | |||
| LVL-0200 | 200 | 0 | 6.6 | 24 | 0 | 0 | 0 | 0 | 150 | 235 | 165 | |||
| Tragzahlen kn | Stat. M. kNm | ||||||
|---|---|---|---|---|---|---|---|
| Name | KKØ mm | C0a | C0r | Ca | Cr | C0m | Gewicht kg |
| LVL-0100 | 100 | 5.6 | 2 | 5.6 | 5.6 | 0,1 | 0,50 |
| LVL-0150 | 150 | 8.1 | 2.9 | 8.1 | 8.1 | 0,1 | 0,80 |
| LVL-0200 | 200 | 10.6 | 3.8 | 10.6 | 10.6 | 0,1 | 1,00 |
Rundlauf_LVK_LVL_LVM
Drehwiderstand-LVK_LVL_LVM
LVL_Z_FR8IRb8GnZAnB0r
