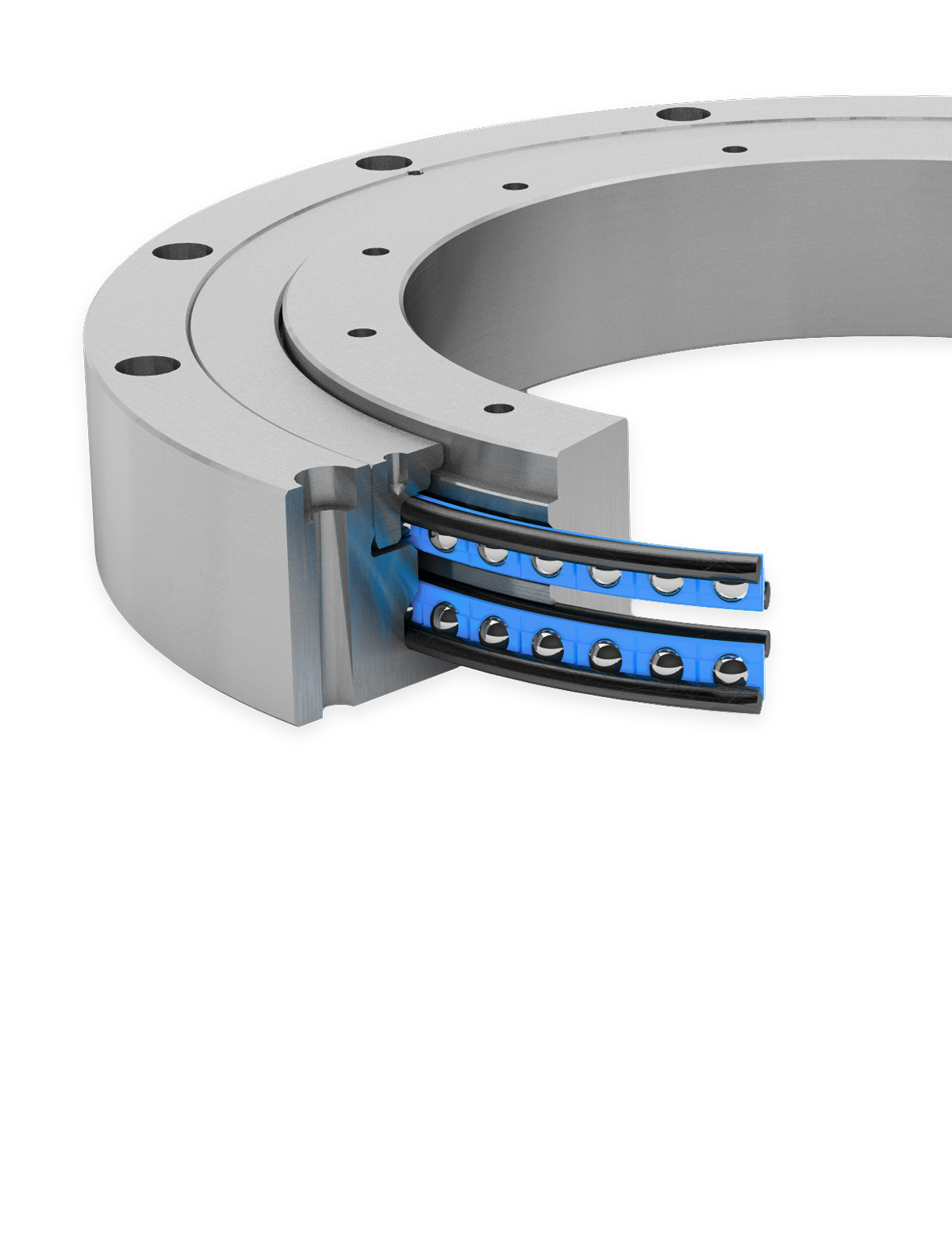

zweireihige Drehverbindung LVC

Schrägkugellager Typ LVC

Lagerdurchmesser KK

Sondergrößen auf Anfrage

Stückpreis:		-,- EUR
Preis		-,- EUR

Menge

Werkstoffe Innen-/Außenring: C45N Kugellaufringe: gehärteter und vergüteter Chrom-Sillizium Stahl Wälzkörper: gehärteter Wälzlagerstahl Käfig: Polyamid bzw. thermoplastisches Polyurethan Dichtung: NBR

Einsatztemperatur –20 °C bis +80 °C, kurzfristig bis +100 °C

Umfangsgeschwindigkeit Max. 20 m/s

Schmierstoff Shell Gadus S3 V220 C2

Nachschmierung Über Schmiernippel nach DIN 3405

Laufruhe
Belastbarkeit
Drehzahl
Steifigkeit
Gewicht
Preis

Datentabelle

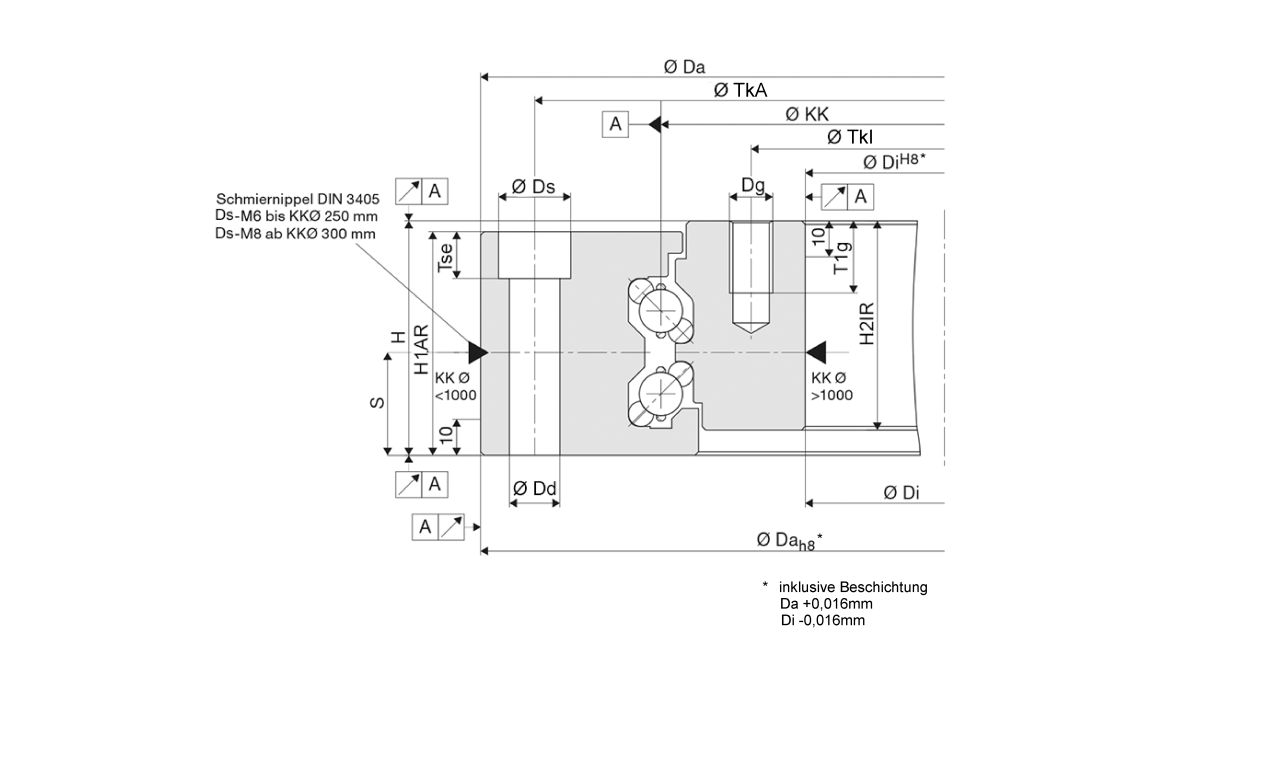

		Abmessungen mm
Name	KKØ mm	Ds	Dd	H	H1	Dg	Tse	T1g	Da	DI	TkA	TkI
LVC-0100	100	11	6.6	34	0	M6	6.8	10	150	50	135	65
LVC-0150	150	11	6.6	34	0	M6	6.8	10	200	100	185	115
LVC-0200	200	11	6.6	34	0	M6	6.8	10	250	150	235	165
LVC-0250	250	11	6.6	34	0	M6	6.8	10	300	200	285	215
LVC-0300	300	18	11	57	0	M10	11	15	380	230	355	255
LVC-0350	350	18	11	57	0	M10	11	15	430	280	405	305
LVC-0400	400	18	11	57	0	M10	11	15	480	330	455	355
LVC-0450	450	18	11	57	0	M10	11	15	530	380	505	405
LVC-0500	500	20	14	65	0	M12	13	20	600	420	570	450
LVC-0600	600	20	14	65	0	M12	13	20	700	520	670	550
LVC-0700	700	20	14	65	0	M12	13	20	800	620	770	650
LVC-0800	800	20	14	65	0	M12	13	20	900	720	870	750
LVC-0900	900	20	14	65	0	M12	13	20	1000	820	970	850
LVC-1000	1000	20	14	65	0	M12	13	20	1100	920	1070	950
LVC-1200	1200	26	18	69	0	M16	17.5	25	1300	1085	1265	1130
LVC-1400	1400	26	18	69	0	M16	17.5	25	1500	1285	1465	1330
LVC-1600	1600	26	18	84	0	M16	17.5	25	1730	1470	1685	1515
LVC-1800	1800	26	18	84	0	M16	17.5	25	1930	1670	1885	1715

		Tragzahlen kn				Stat. M. kNm
Name	KKØ mm	C_0a	C_0r	C_a	C_r	C_0m	Gewicht kg
LVC-0100	100	53	25	11	11	1,2	3,70
LVC-0150	150	80	38	13	13	2,8	5,60
LVC-0200	200	155	73	21	21	7,3	7,40
LVC-0250	250	195	92	22	22	11,5	9,20
LVC-0300	300	254	120	28	28	17,9	27,70
LVC-0350	350	296	140	30	30	24,4	32,20
LVC-0400	400	338	159	31	31	31,9	36,70
LVC-0450	450	381	179	33	33	40,3	41,20
LVC-0500	500	636	299	53	53	74,8	63,70
LVC-0600	600	763	359	56	56	107,7	76,20
LVC-0700	700	890	419	60	60	146,6	88,60
LVC-0800	800	1017	479	63	63	191,5	101,10
LVC-0900	900	1144	538	65	65	242,3	113,60
LVC-1000	1000	1277	601	68	68	300,5	126,00
LVC-1200	1200	1531	720	73	73	432,4	192,60
LVC-1400	1400	1791	843	77	77	590,1	224,70
LVC-1600	1600	2045	962	81	81	770,1	389,00
LVC-1800	1800	2305	1085	85	85	976,4	437,40
