Kugellager

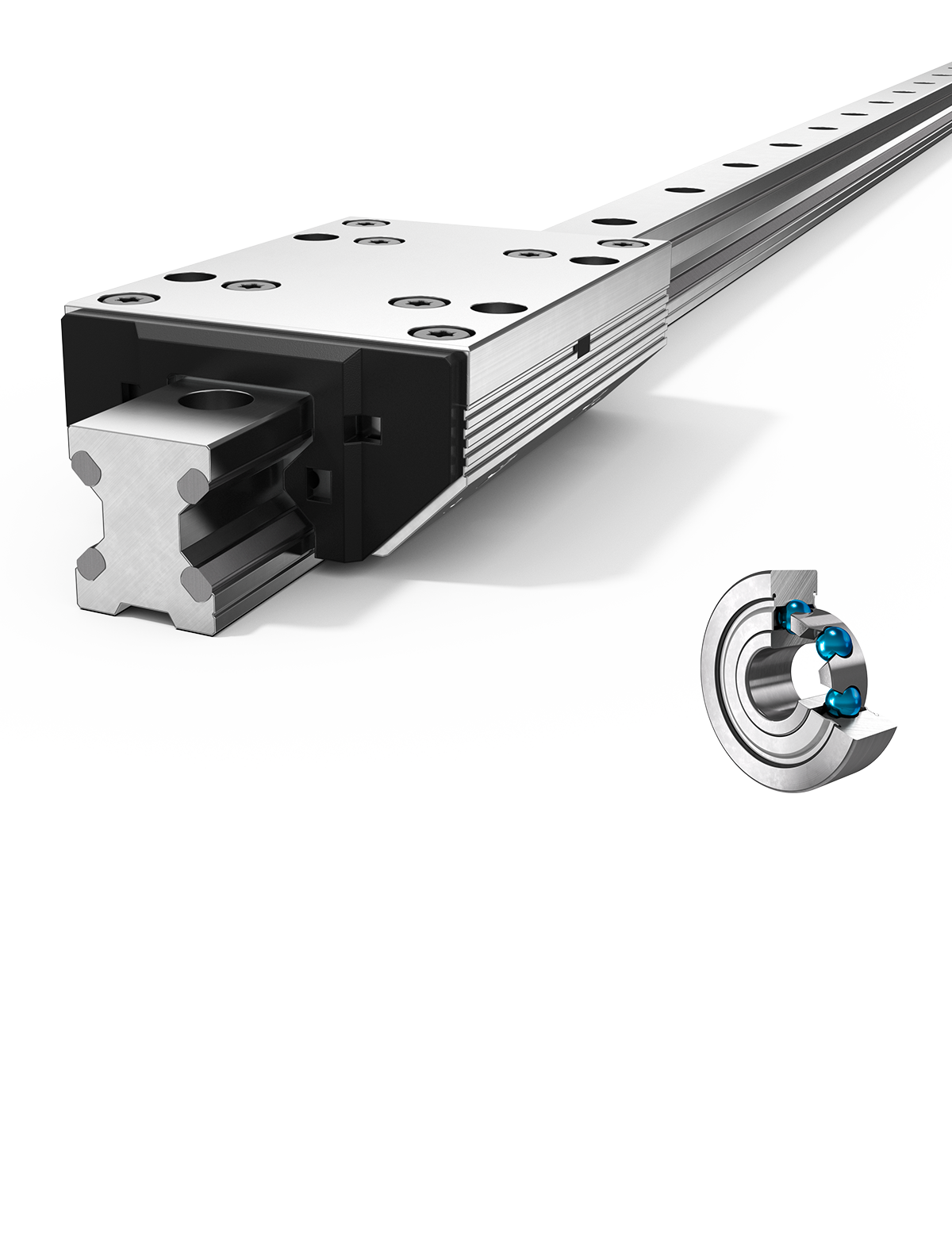

Low-Cost Typ FDB
| Stückpreis: |  |
-,- EUR |
| Preis Profilschiene | |
-,- EUR/m |
| Preis Laufwagen | |
-,- EUR/m |
| Gesamtpreis: | |
-,- EUR |
Hublänge Einteilig von 200 mm bis 4000 mm, auf Anfrage koppelbar
Werkstoffe
Kassettenplatte, Rollenschuhe,
Schienenkörper: Aluminium, eloxiert
Laufbahnen: Federstahl
Laufrollen: Wälzlagerstahl
Einsatztemperatur −20 °C bis +80 °C
Maximalgeschwindigkeit 10 m/s
Einbaulage Beliebig
Schmierstoff Lebensdauergeschmiert, wartungsfrei
| Wälzkörper: | Kugellager |
| Laufbahn: | Federstahl, standard |
| Belastbarkeit | |
| Dynamik | |
| Korrosionsbeständig | |
| Amagnetisch | |
| Schmiermittelfrei | |
| Preis |
Leichtgängig & dynamisch
Aufgrund großformatiger Rollen erreichen wir Linearführungen vom Typ FDB einen ruhigen und besonders leichtgängigen Lauf. Zusätzlich ist der Laufwagen jederzeit abnehmbar.

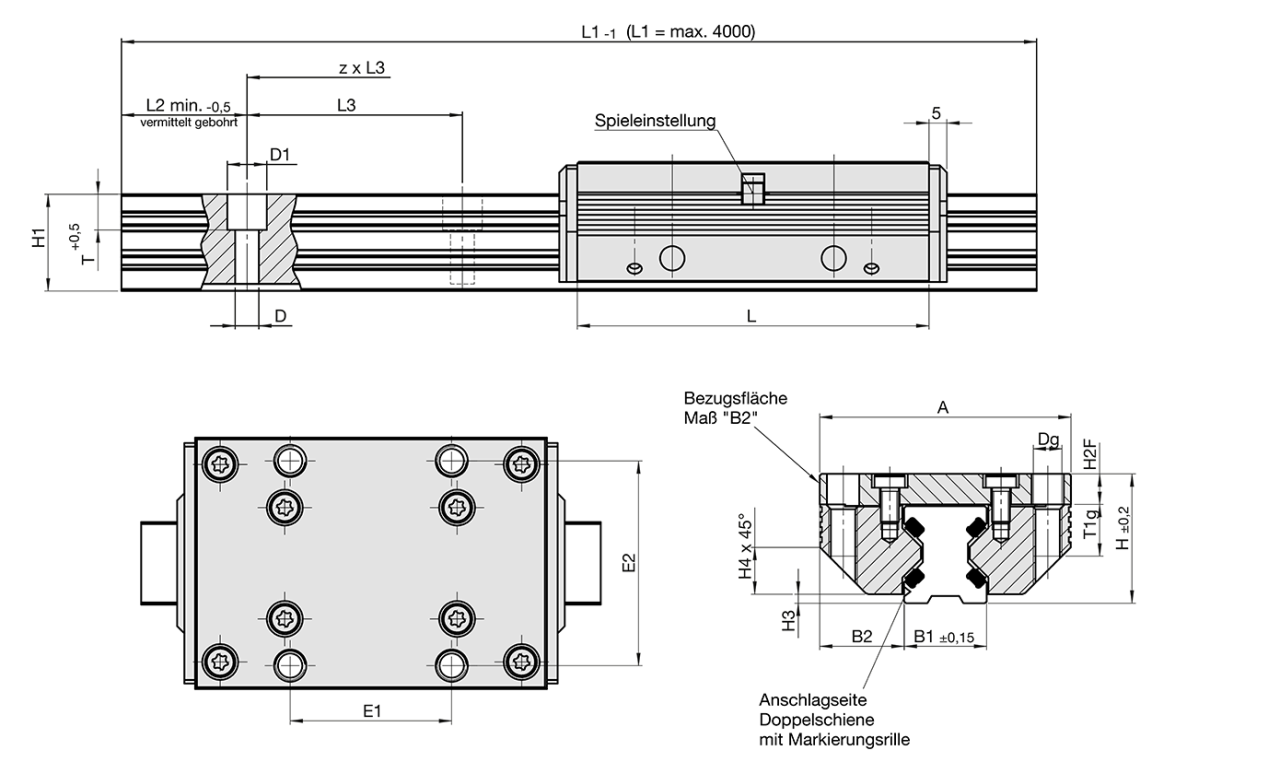

Datentabelle
| Größe | Abmessungen mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
| 12 | 37 | 64 | 19 | 12 | 12.5 | 3.4 | 6 | M4 | 25 |
| 15 | 47 | 78 | 24 | 15.5 | 15.8 | 4.5 | 8 | M5 | 30 |
| 20 | 63 | 92 | 30 | 21 | 21 | 5.5 | 10 | M6 | 40 |
| 25 | 70 | 98 | 36 | 23 | 23.5 | 6.6 | 11 | M8 | 45 |
| 35 | 100 | 135 | 48 | 32 | 34 | 9 | 15 | M10 | 62 |
| 45 | 120 | 165 | 60 | 45 | 37.5 | 11 | 18 | M12 | 80 |
| Größe | Abmessungen mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
| 12 | 30 | 14,7 | 4 | 1.4 | 5.5 | 10 | 40 | 5,5 | 8 |
| 15 | 38 | 18,7 | 5 | 2 | 8 | 10 | 60 | 6,0 | 10 |
| 20 | 53 | 22,6 | 7 | 2 | 11 | 10 | 60 | 8,0 | 12 |
| 25 | 57 | 27,0 | 8.5 | 2.5 | 13 | 10 | 60 | 10,0 | 16 |
| 35 | 82 | 37,0 | 10.5 | 3.5 | 20 | 12 | 80 | 11,5 | 20 |
| 45 | 100 | 46,0 | 13.5 | 4 | 22 | 16 | 105 | 14,5 | 24 |
| Größe | Tragzahlen N | Momententragzahlen Laufwagen Nm | Gewicht kg | |||||
|---|---|---|---|---|---|---|---|---|
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Gewicht | Schiene/m | |
| 12 | 620 | 170 | 1,6 | 5,7 | 2.4 | 8.9 | 0,09 | 0,40 |
| 15 | 700 | 230 | 2,5 | 7,5 | 4 | 12 | 0,17 | 0,80 |
| 20 | 940 | 300 | 4,0 | 13,0 | 6 | 19 | 0,35 | 1,30 |
| 25 | 1500 | 700 | 11,0 | 23,0 | 15 | 32 | 0,50 | 1,60 |
| 35 | 3100 | 1400 | 32,0 | 72,0 | 42 | 95 | 1,40 | 2,60 |
| 45 | 6300 | 2700 | 86,0 | 200,0 | 103 | 238 | 2,50 | 4,50 |
