Anwendungsbeispiel Wälzlager

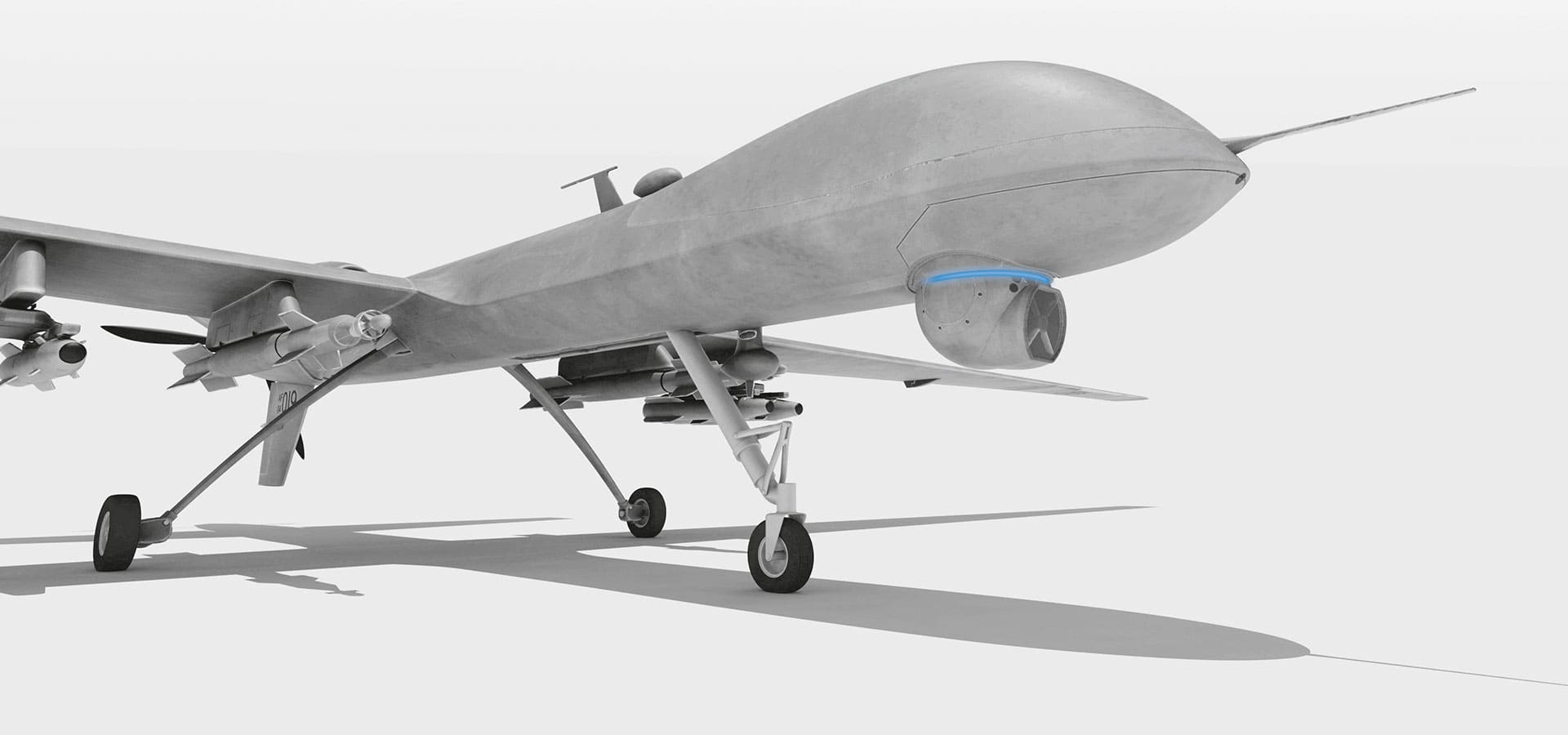

Laseroptik an Luftfahrzeugen
Anforderungen
Es werden Wälzlager mit hoher Steifigkeit und höchster Genauigkeit für den Einsatz zur Flugzeugprotektion benötigt. Die Lager müssen Wärmeausdehnung ausgleichen können.
Lösung
Drehverbindung LDB80/295 als Zylinderrollenlager aus Aluminium mit einem Durchmesser von 295 mm. Außerdem wird eine weitere Drehverbindung in Form eines Drei-Punkt-Lagers eingesetzt.
Verwendete Lagerlösung
Drehverbindung Typ LVB (kundenspezifisch)
Vorteile
Die Drehverbindung LDZ besitzt einen Rund- und Planlauf von 0,03 mm. Eine Gewichtsersparnis wird durch die leichte Aluminium-Konstruktion erreicht. Die Tragzahlen, die Steifigkeit und die Genauigkeit des Lagers sind durch die Laufringe vorgegeben. Das zweite Lager besitzt einen Tragwinkel von 45° (Drei-Punkt-Lager). Der Außenring ist beweglich, um die auftretenden Wärmeausdehnungen optimal auszugleichen.
