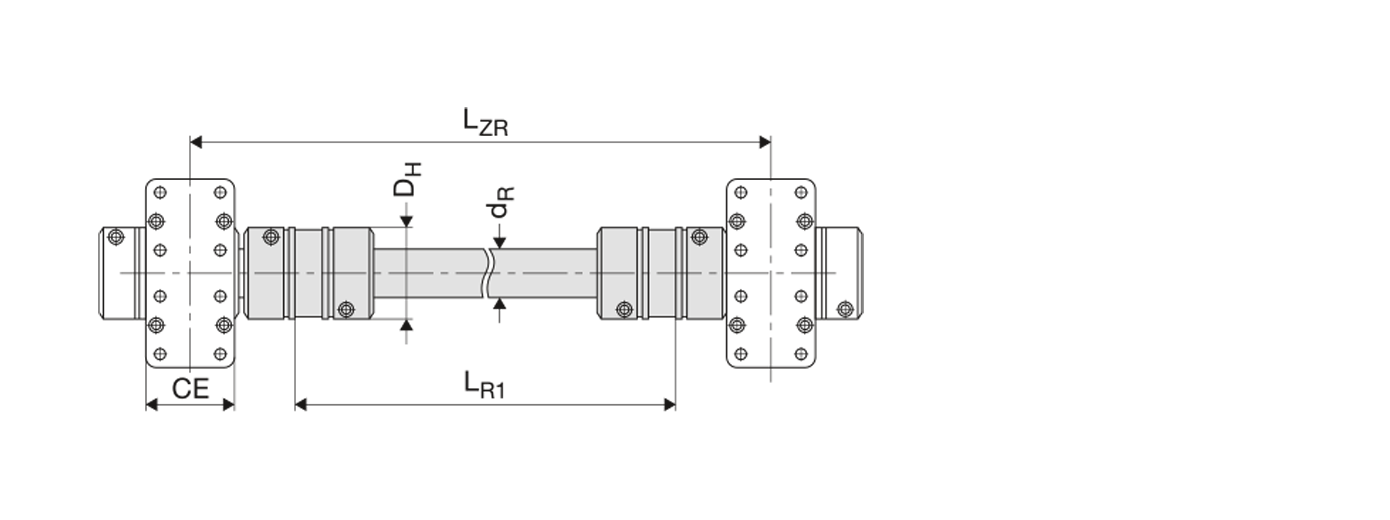

Verbindungswelle
| Größe | Abmessungen mm |
Max. Drehmoment Nm |
Best.-Nr. | |||||
|---|---|---|---|---|---|---|---|---|
| DH | KBmax. | LD | LR1 | LZR | dR | |||
| 15 | 55 | 16h7 | 5 | <3000 | LR1+112 | 30x4.0 | 60 | 92997A |
| 20 | 55 | 22h7 | 5 | <3000 | LR1+126 | 30x4.0 | 60 | 92998A |
| 35 | 65 | 32h7 | 5 | <3000 | LR1+167 | 35x4.0 | 160 | 92999A |
