Profilbefestigung

Profilbefestigung

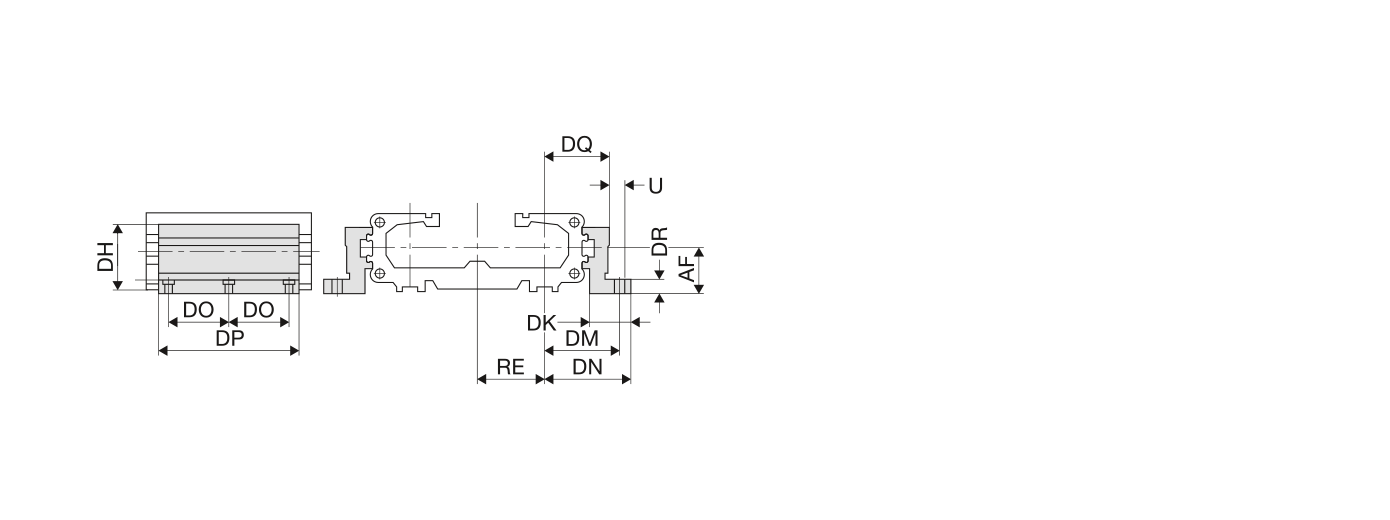

MAE

Größe Abmessungen
mm
Best.-Nr.
R U AF DF DH DK DM DN DO DP DQ DR DT EF EM EN EQ RE
15 M 5 5,5 22 27 38 26 40 47,5 40 92 34,5 8 10 41,5 28,5 49 36 26 92981A
20 M 5 5,5 30 33 46 27 46 54,5 40 92 40,5 10 10 48,5 35,5 57 43 32 92982A
25/35 M 5 7,0 48 40 71 34 59 67,0 45 112 52,0 10 11 64,0 45,0 72 57 44 92983A

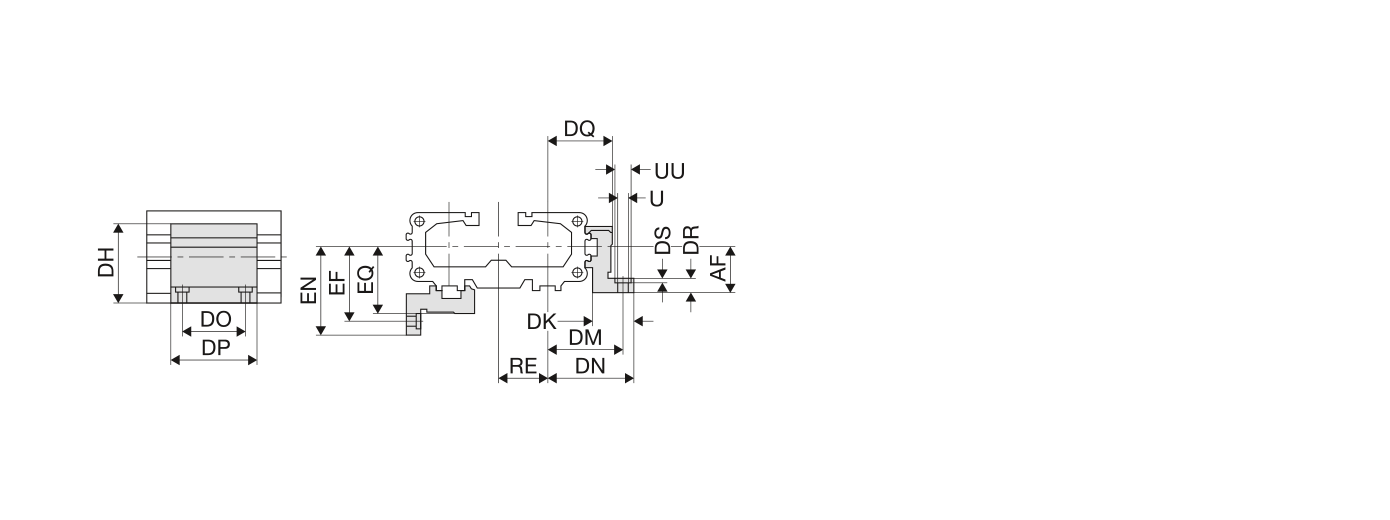

E1

Größe Abmessungen
mm
Best.-Nr.
MAE R U UU AF DF DH DK DM DN DO DP DQ DR DS DT EF EM EN EQ RE
15 M 5 5,5 10 22 27 38 26 40 47,5 36 50 34,5 8 5,7 10 41,5 28,5 49 36 26 92821A
20 M 5 5,5 10 30 33 46 27 46 54,5 36 50 40,5 10 5,7 10 48,5 35,5 57 43 32 92826A
25/35 M 6 7,0 - 48 40 71 34 59 67,0 35 60 52,0 10 - 11 64,0 45,0 72 57 44 92831A

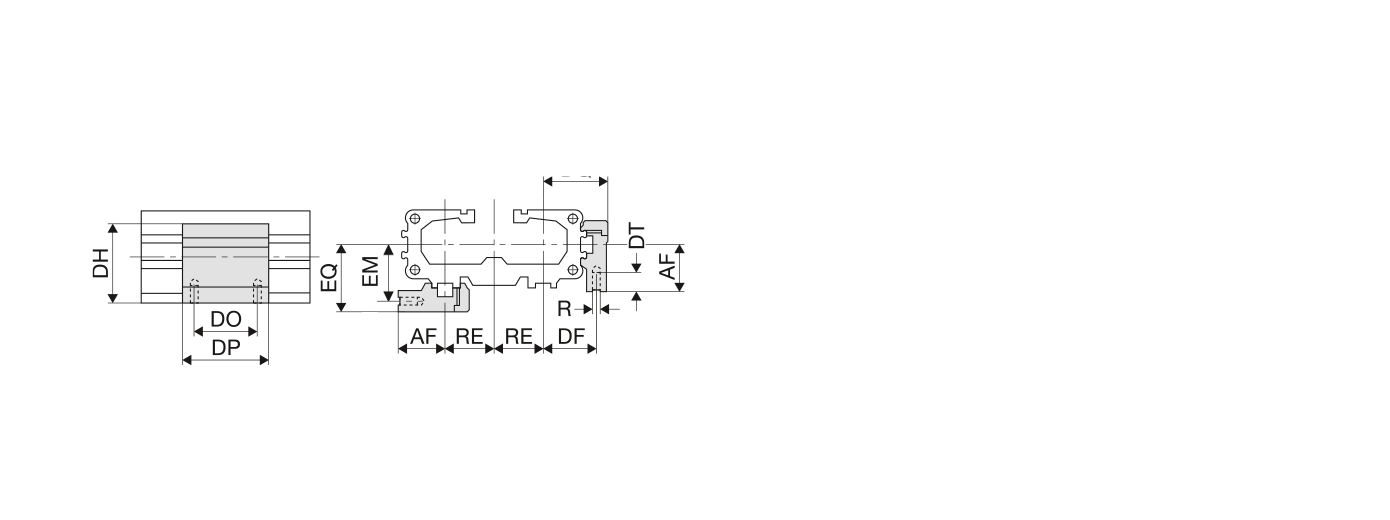

D1

Größe Abmessungen
mm
Best.-Nr.
MAE R U UU AF DF DH DK DM DN DO DP DQ DR DS DT EF EM EN EQ RE
15 M 5 5,5 10 22 27 38 26 40 47,5 36 50 34,5 8 5,7 10 41,5 28,5 49 36 26 92820A
20 M 5 5,5 10 30 33 46 27 46 54,5 36 50 40,5 10 5,7 10 48,5 35,5 57 43 32 92825A
25/35 M 6 7,0 - 48 40 71 34 59 67,0 45 60 52,0 10 - 11 64,0 45,0 72 57 44 92830A
