Linearmodul
Mit innenliegender Führung
Typ FTD

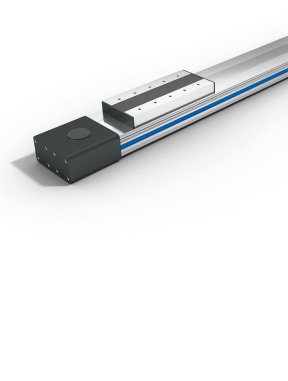

Produktbild Linearmodul Mit innenliegender Führung Typ FTD

Sie sind hier:

Beschreibung

Franke Linearmodule Typ FTD sind leichte, kompakte und einbaufertige Positioniereinheiten. Sie sind äußert kompakt gebaut und vereinen Führungssystem und Zahnriemenantrieb innerhalb des Gehäuses. Franke Linearmodule FTD sind universell einsetzbar und überbrücken lange Hubstrecken von bis zu 7 Metern Länge.

Charakteristika

Linearsysteminnenliegende Linearführung
AntriebssystemZahnriemenantrieb

Eigenschaften - Bewertung

Belastbarkeit
Dynamik
Innenliegende F.
Preis

Technische Daten

Hublänge

Einteilig von 100 mm bis 7000 mm

Werkstoff

Gehäuse, Schienenkörper: Aluminium eloxiert
Laufbahnen: Federstahl
Laufrollen: Stahl

Einsatztemperatur

−10 °C bis +80 °C

Maximalgeschwindigkeit

10 m/s

Maximalbeschleunigung

40 m/s2

Einbaulage

Beliebig

Schmierstoff

Lebensdauergeschmiert, wartungsfrei

Technische Informationen

PDF Technische Informationen

Datentabellen

Daten vergleichen und Lastfälle berechnen

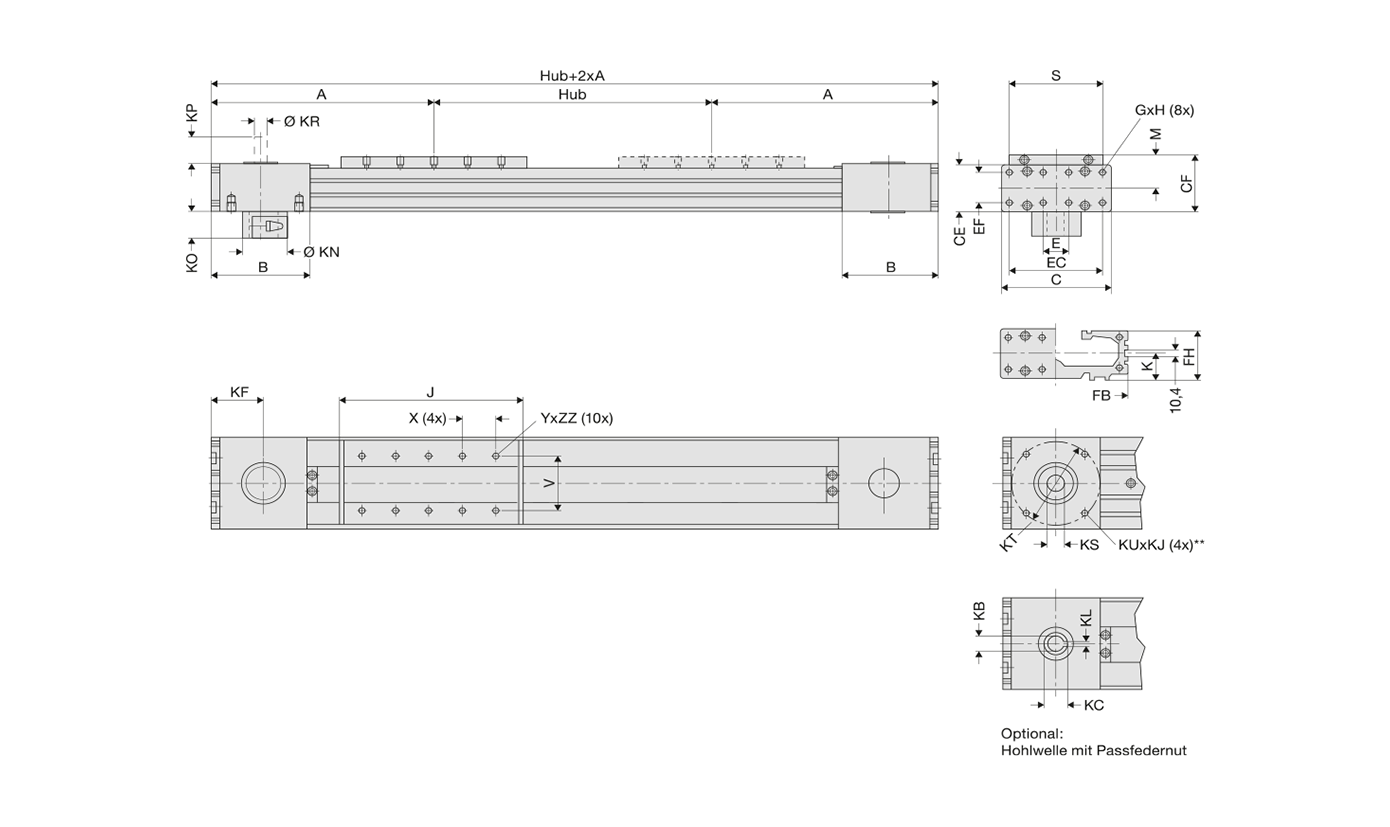

Technische Zeichnung FTD
Abmessungen 1
Größe Abmessungen
mm
A B C E G H J K M S V X Y
15 218 88 93 25 M 5 10 178 21,5 31 85 64 40 M 6
20 262 112 116 28 M 6 12 218 28,5 38 100 64 40 M 6
35 347 147 175 18 M 6 12 263 43,0 49 124 90 60 M 6
Abmessungen 2
Größe Abmessungen
mm
CE CF EC EF FB FH KF KB* KC KL KJ KN KO KP KR KS* KT KU ZZ
15 42 52,5 79 27 92 39,5 49,0 16H7 18,3 5 8 34 0,0 30 16h7 16H7 82 M 8 8
20 56 66,5 100 36 116 51,7 62,0 22H7 24,8 6 12 53 0,0 30 22h7 22H7 106 M 10 10
35 87 92,5 158 70 164 77,0 79,5 32H7 35,3 10 19 75 0,0 35 32h7 32H7 144 M 12 10
Bestellnummern
Hub
mm		 FTD 15
ohne Motorisierung		 FTD 20
ohne Motorisierung		 FTD 35
ohne Motorisierung
100 92900A 92925A 92950A
200 92901A 92926A 92951A
300 92902A 92927A 92952A
400 92903A 92928A 92953A
500 92904A 92929A 92954A
600 92905A 92930A 92955A
700 92906A 92931A 92956A
800 92907A 92932A 92957A
900 92908A 92933A 92958A
1000 92909A 92934A 92959A
1200 92910A 92935A 92960A
1400 92911A 92936A 92961A
1600 92912A 92937A 92962A
1800 92913A 92938A 92963A
2000 92914A 92939A 92964A
2500 92915A 92940A 92965A
3000 92916A 92941A 92966A
3500 92917A 92942A 92967A
4000 92918A 92943A 92968A
4500 92919A 92944A 92969A
5000 92920A 92945A 92970A
5500 92921A 92946A 92971A
6000 92922A 92947A 92972A
6500 92923A 92948A 92973A
7000 92924A 92949A 92974A
Datenblatt als PDF speichern
LeistungsübersichtFTD15
Zahnriemen		FTD20
Zahnriemen		FTD35
Zahnriemen
Tragzahl: stat/dyn. Co/C N 3400 / 4200 5400 / 5400 18000 / 12500
Max. Moment (Mcx/Mcy, Mcz)

Nm

 45 / 274 76 / 460 294 / 1233
Max. Geschwindigkeit m/s 10 10 10
Max. Beschleunigung m/s2 40 40 40
Max. effekt. Aktionskraft FX < 1m/s N 1070 1870 3120
bei Geschwindigkeit 1 - 3 m/s N 890 1560 2660
bei Geschwindigkeit > 3 m/s N 550 1030 1940
Grunddrehmoment (ohne Last) Nm 1,2 2,2 3,2
Grundgewicht / je m Hub / bewegt kg 3,8 / 4,3 / 1 7,7 / 6,7 / 1,9 22,6 / 15,2 / 4,7
Max. zulässiges Antriebsmoment < 1 m/s Nm 31 71 174
bei Geschwindigkeit 1 - 3 m/s Nm 25 60 148
bei Geschwindigkeit > 3 m/s Nm 16 39 108
Weg pro Motorumdrehung mm 180 240 350
Max. Drehzahl der Antriebsachse min-1 3000 2500 1700
Wiederholgenauigkeit mm/m ± 0,05 ± 0,05 ± 0,05
Positioniergenauigkeit mm/m ± 0,15 ± 0,15 ± 0,15
Ablaufgenauigkeit mm ± 0,03 / 300 ± 0,03 / 300 ± 0,03 / 300
