Elastomerhüllen

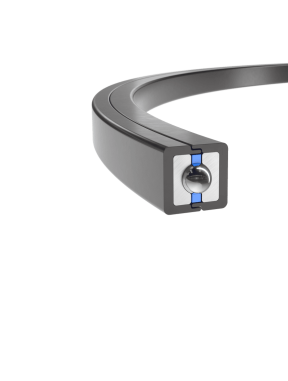

Für Franke Dünnringlager LSA sind auf Anfrage Elastomerhüllen erhältlich. Sie werden zum Toleranzausgleich und zur Schwingungsentkopplung eingesetzt. Die Laufruhe kann durch eine Elastomerhülle deutlich gesteigert werden. Elastomerhüllen für das LSA 8 bieten darüberhinaus durch die Überlappung der Ränder eine zusätzliche Abdichtung des Lagers.
| Größe | Abmessungen mm | Best.-Nr. | Technische Daten | ||
|---|---|---|---|---|---|
| Ø D | Ø d | M x N | |||
| LSA 4 | 119,25 - 398,65 | 97,95 - 377,35 | 10,65 x 6 | 101622 | Werkstoff: NBR Einsatztemperatur: -30 °C bis +80 °C |
| LSA 6 | 130,3 - 397 | 1111,1 - 377,8 | 9,6 x 9,6 | 102674 | " |
| LSA 8 | 158,81 - 781,11 | 136,47 - 758,77 | 11,17 x 10,74 | 100202 | " |
Elastomerhüllen für Franke Dünnringlager sind ab Lager lieferbar. Sie können beim Kauf eines Dünnringlagers gleich mitbestellt werden und liegen dann abglängt der Lieferung bei. Für Serienbedarf sind Elastomerhüllen als Meterware zur Selbstablängung erhältlich. Wir empfehlen, die Enden mit Cyanarcylat-Kleber zu verkleben (z.B. Loctite 406). Durch die Verwendung der Elastomerhülle werden Steifigkeit und Genauigkeit des Lagers leicht reduziert. Auch die statische Tragzahl des Lagers nimmt geringfügig ab. Gerne beraten wir Sie bei der Auslegung und Konstruktion.
